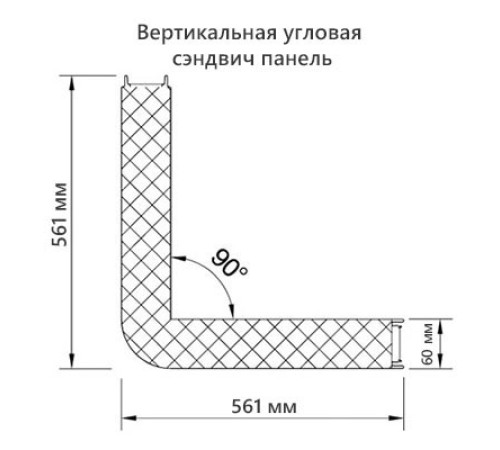

Угловая сэндвич-панель вертикальная из минеральной ваты, 0.5/0.5, ширина 1200 мм, толщина 60 мм, RAL7047

Для сохранения непрерывной линии ограждения стеновой линии объекта эта вертикальная угловая сэндвич-панель рассматривается как отдельная деталь проектной позиции. Минераловатное заполнение находится между металлическими облицовками 0.5/0.5 мм, а в наименовании закреплены ширина 1200 мм, толщина 60 мм и RAL7047. В данной карточке основной акцент сделан на подборе крепежа, поскольку именно этот этап связывает параметры панели с фактической геометрией объекта.

Исходные данные для проекта:

Применение в рабочей документации

Расчет начинают с количества углов и их высоты, затем увязывают позицию шириной 1200 мм с раскладкой рядовых панелей. Толщина 60 мм определяет глубину фасонных планок и требуемую длину крепежа, но окончательные значения принимают по проектному узлу. Для RAL7047 комплектующие записывают тем же кодом, если проектом предусмотрено единое цветовое поле.

Связь с соседними элементами

Основание должно обеспечивать непрерывную линию крепления по обеим сторонам поворота. Элемент шириной 1200 мм устанавливают в последовательности, принятой для стенового ряда; затяжку крепежа выполняют без деформации облицовок 0.5/0.5 мм. После фиксации проверяют стыки, торцы и совпадение цветных участков RAL7047. В составе узла панель связывают со стеновым рядом, опорной стойкой, уплотнением и доборами RAL7047; их геометрия должна учитывать толщину 60 мм.

Плюсы проектной фиксации:

• Позицию 1200×60 мм, 0.5/0.5 мм, RAL7047 можно сопоставить с рядовой панелью по каждому параметру.
• Готовый угол уменьшает объем подрезки минераловатного элемента формата 1200×60 мм; параметры позиции 1200×60 мм, RAL7047.
• Толщина 60 мм дает однозначную основу для подбора планок и крепежа 0.5/0.5 мм; параметры позиции 1200×60 мм, RAL7047.
• RAL7047 можно согласовать с нащельниками и видимыми примыканиями толщины 60 мм; параметры позиции 1200×60 мм, RAL7047.
• Ширина 1200 мм позволяет заранее привязать деталь к панельному ряду RAL7047; параметры позиции 1200×60 мм, RAL7047.
• Полное обозначение 1200×60 мм, 0.5/0.5 мм, RAL7047 удобно переносить в ведомость без сокращений.

Итоговая совместимость определяется не одним кодом RAL7047, а всей комбинацией размеров и облицовок. Для позиции 1200×60 мм с металлом 0.5/0.5 мм проверяют монтажный узел, раскладку и доборы.
