Сэндвич-профиль акустический





Сэндвич-панели поэлементной сборки — сэндвич-профиль акустический в Санкт-Петербурге

Сэндвич-панели поэлементной сборки: сэндвич-профиль акустический купить для шумозащитных перегородок, обшивки цехов и технических помещений. В каталоге представлены профили шириной 850 и 1450 мм. Подбор ведут по назначению конструкции и монтажной схеме, а не по одному названию.

100 мм
высота профиля у двух исполнений
0,5 мм
толщина стали у двух исполнений
от 262,73 ₽/м²
ориентир стоимости по заданию
  • ✓ Изготовление 1–3 дня; доставка по Санкт-Петербургу 2–5 дней; гарантия 15 лет; минимальный заказ — 50 м².
  • ✓ Профиль включают в систему с выбранным звукопоглощающим материалом, креплениями и облицовкой.
  • ✓ Два варианта поверхности: белый RAL 9003 и оцинкованная сталь без окраски.

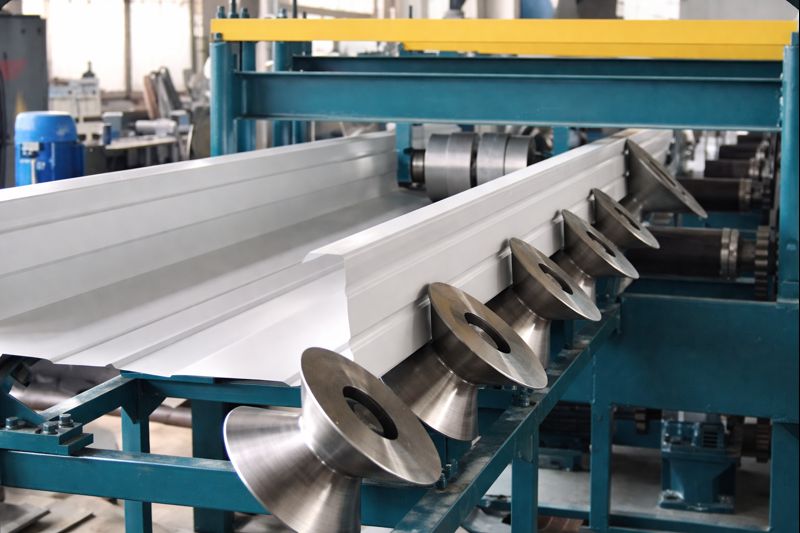

Иллюстрация сборной металлической ограждающей конструкции
Система поэлементной сборки: кассета, звукопоглотитель, наружная облицовка

Для чего нужен акустический сэндвич-профиль в сборной системе

Акустический сэндвич-профиль — стальная фасонная деталь для поэлементной сборки шумозащитной стены. Он задаёт форму узла и место укладки поглотителя. Сам по себе профиль не равен готовой панели: результат зависит от заполнения, облицовки и уплотнений. Наличие и параметры перфорации проверяют по паспорту артикула.

Его применяют в цехах, вентиляционных камерах, компрессорных зонах и перегородках с требованиями к шуму. Перед раскроем уточняют источник звука, влажность, пожарные ограничения и крепление к каркасу. На чертеже отмечают проёмы, углы и проходки: здесь чаще возникают щели, ухудшающие изоляцию.

Иллюстрация принципа многослойной ограждающей конструкции

Сэндвич-профиль акустический: размеры, материал и узлы

Параметр Значение
Тип изделия Акустический стальной профиль для поэлементной сборки
Назначение Элементы системы шумозащитного ограждения
Исполнение Рядовой профиль; узел — по чертежу
Высота профиля 100 мм у обеих представленных позиций
Рабочая ширина По чертежу и схеме сопряжения
Ширина в маркировке 850 мм (RAL 9003) или 1450 мм (оцинк.)
Длина По спецификации, с учётом перевозки
Толщина стали 0,5 мм
Материал Тонколистовая сталь
Звукопоглотитель Отдельно, например минеральная вата
Плотность заполнения По акустическому расчёту
Теплопроводность Показатель зависит от заполнения системы
Поверхность Полиэстер (RAL 9003) либо цинк
Цвет RAL 9003 (сигнальный белый) или оцинкованный
Сталь Марка — по документам на партию
Перфорация Геометрия и наличие — по паспорту
Сопряжение По узлу и выбранным доборам
Масса Зависит от геометрии и стали
Пожарные свойства По составу полной конструкции
Влажностный режим С защитой поглотителя от воды
Основание Расчётная подконструкция
Метизы Самосверлящие винты по схеме
Шаг фиксации По нагрузкам и шагу опор
Примыкания По проекту, с уплотнением
Хранение На ровных опорах в сухом месте
Ограничения Не заменяет несущие и звукоизоляционные слои

Что входит в акустическую систему помимо профиля

Рядовые элементы высотой 100 мм

Оба выбранных артикула имеют одинаковую высоту, но различаются шириной и отделкой. Их нельзя заменять один другим, если раскладка рассчитана под определённый шаг и сопряжение с проёмом.

Звукопоглощающее заполнение

Минераловатные плиты, защитные ткани и плёнки подбирают так, чтобы не перекрыть предусмотренный путь звука к поглотителю. Для влажного помещения проверяют совместимость каждого слоя.

Внешняя сторона ограждения

В отдельных схемах гофролисты служат наружной обшивкой, но их геометрия и способ закрепления должны соответствовать рабочему узлу. Одна облицовка без наполнения акустическую задачу не решает.

Сопряжения и торцы

Углы, оконные откосы, двери и выходы инженерных коммуникаций закрывают проектными элементами. Даже небольшая незапланированная щель способна заметно ухудшить звукоизоляцию всей стены.

Выбор размера и сборка без ошибок

Начните с шума, а не с внешнего вида

У вентиляционного агрегата, станка и спортивного зала разные источники шума. Для одних помещений важно снизить отражения, для других — изолировать соседнюю зону. Поэтому сначала уточняют акустическую задачу, а потом подбирают конструкцию и заполнение. Показатели в децибелах нельзя назначить только по толщине стали.

Проверьте основание, проёмы и размеры

Перед выпуском сверяют размеры проёмов, отметки опор, способ анкеровки и фактическую геометрию основания. Если ограждение примыкает к железобетонным стенам, арматурные каркасы относятся к несущей части здания, а соединение с акустической системой оформляют через предусмотренные проектом закладные и крепёжные узлы.

Продумайте слои и влагозащиту

Заполнение располагают по альбому узлов. На границе тёплого и холодного воздуха оценивают риск конденсата. Неподходящая плёнка может увлажнить утеплитель и ухудшить работу стены. Для открытой акустической поверхности проверяют, чтобы защитный материал не перекрывал путь звука к поглотителю.

Три ошибки, из-за которых звукопоглощение работает хуже

Проверяйте примыкания к колоннам, дверям и трубам. Избегайте трёх ошибок:

  • ✓ Перфорацию закрывают сплошной плёнкой со стороны помещения без предусмотренного акустического решения: звук не достигает наполнителя.
  • ✓ Между кассетами и каркасом оставляют неплотные соединения, а швы около проёмов не уплотняют по согласованной схеме.
  • ✓ Режут лист абразивным кругом с перегревом цинка, оставляют металлическую стружку на поверхности и не защищают повреждённые кромки.

После сборки осматривают кромки и крепления, убирают стружку, очищают отверстия и проверяют плотность примыканий. Перекос устраняют правкой основания, а не дополнительными винтами. Изделия хранят на сухих прокладках; повреждения защитного слоя обрабатывают совместимым составом. После переноса шумного оборудования акустику помещения полезно оценить повторно.

Два исполнения акустического сэндвич-профиля

Оба варианта имеют высоту 100 мм и стальную основу толщиной 0,5 мм. Первый рассчитан на ширину 850 мм и окрашен в RAL 9003; второй имеет ширину 1450 мм и оцинкованную поверхность. Выбор зависит от раскладки, условий среды и видимости облицовки.

Сэндвич-профиль акустический 100×850, 0,5 мм, RAL 9003

Сэндвич-профиль акустический 100×850, 0,5 мм, RAL 9003

Белый стальной профиль с полиэстеровой отделкой для видимых участков акустического ограждения.

Для выбора: Для выбора: проверьте совместимость ширины 850 мм с проёмами, чертежом примыкания и цветом соседних доборов.

Перейти к товару
Сэндвич-профиль акустический 100×1450, 0,5 мм, оцинкованный

Сэндвич-профиль акустический 100×1450, 0,5 мм, оцинкованный

Широкий профиль без цветного слоя для сборки рядов в составе рассчитанной шумозащитной конструкции.

Для выбора: Для выбора: сопоставьте размер 1450 мм с разбивкой стен и учтите требования к защите открытых кромок.

Перейти к товару

Наличие и комплектность перед оформлением

Наличие нужных размеров и исполнений по заявке проверяют перед подтверждением спецификации. В расчёт комплекта входят фасонные элементы, поглотитель, разделительные материалы, крепления, планки и узлы примыканий. Для каждого участка важно определить, какие детали относятся к общей конструкции, а какие поставляются отдельно. Чертёж с размерами и схемой раскладки помогает избежать лишней подрезки.

  • ✓ Укажите высоту и длину стен, проёмы и проходки для раскладки кассет.
  • ✓ Уточните шум, влажность и пожарные требования: от них зависят изоляция и плёнки.
  • ✓ Проверьте доборы, торцы, саморезы, разгрузку и подъём.

Частые вопросы об акустическом профиле

Можно ли использовать перфорированную кассету без ваты? Установить физически можно, но рассчитывать на заданное звукопоглощение нельзя. Его обеспечивает согласованная многослойная система, а не отверстия сами по себе.

Можно ли заменить 850 мм на 1450 мм в готовой раскладке? Только после проверки числа рядов, расположения опор и соединительных деталей. Одинаковая высота 100 мм ещё не означает взаимозаменяемость по ширине.

Нужна ли пароизоляционная плёнка? Для акустических панелей поэлементной сборки её предусматривают по проектному узлу. Сторону установки и совместимость с звукопоглощением согласуют до начала работ.

Подойдёт ли материал для стены с мойкой высокого давления? Без оценки влажностного режима — нет. Нужна защита изоляции от воды и стойкая облицовка.

Где заказать акустический профиль под проект

Расчёт раскладки и подбор комплектующих

Пришлите схему стен либо экрана, обозначьте источники шума, габариты проёмов, точки опоры и требования к внутренней отделке. Если рассматриваются контейнеры под инженерное оборудование, дополнительно укажите вентиляционные проёмы и места прохода коммуникаций. По эскизу можно определить нужное исполнение профиля, уточнить заполнение и состав доборов до начала сборки.
