Профнастил Н112ПГ для укрытий конвейеров
В Санкт-Петербурге
Продольно гнутый профнастил Н112ПГ для укрытия конвейеров в Санкт-Петербурге. Изготовим дуги по радиусу, согласуем толщину, защитный слой и раскрой.
- Высота несущей гофры — 112 мм
- Полная ширина 807 мм, рабочая — 750 мм
- Толщина стали 0,5–1,0 мм; радиус под заказ
- Для конвейерных галерей, тоннелей и кожухов оборудования

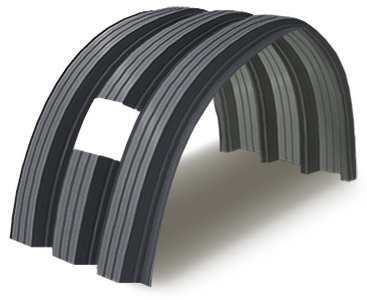

Н112ПГ — арочный кожух транспортёрной линии
Заводская гибка формирует дугу по заданному радиусу.
%20(1).jpg)
Как работает профиль над конвейером
Выбор начинается с радиуса и схемы опирания
Профнастил Н112ПГ — стальной лист с продольным изгибом. Он защищает ленту и груз от осадков, но не заменяет расчёт каркаса и не обеспечивает полную пылезащита.
Для сборки опорной конструкции укрытия ЛСТК профили можно рассмотреть как элементы каркаса, предварительно проверив сечения, соединения и нагрузки по проекту.
При вибрации и ветре толщину и точки фиксации определяют расчётом. Для пыльных грузов предусматривают безопасный доступ и очистку.

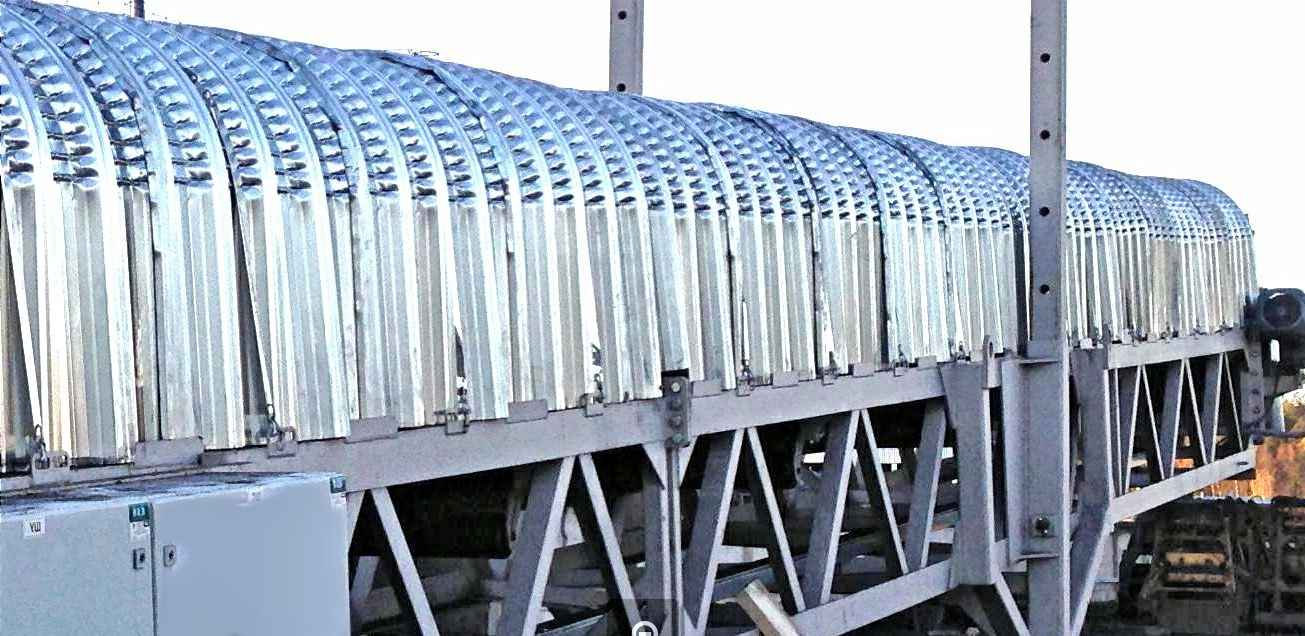

Открытая транспортёрная линия
Кожух укрывает ленту от дождя и снега.
Переходы и перегибы трассы
Дуги разбивают на удобные секции.
Выбор цинковой защиты
Влажность и среда влияют на выбор слоя.
Сервисные зоны и люки
Доступ для осмотра оставляют заранее.
Паспортные размеры Н112ПГ-807
Геометрия из каталога. Радиус и длину дуги уточняют по проекту.
| Параметр | Для подбора и проекта |
|---|---|
| Изделие | продольно гнутый несущий профлист Н112ПГ-807 |
| Назначение | арочный кожух ленточного конвейера |
| Высота гофры | 112 мм |
| Рабочая ширина | 750 мм |
| Полная ширина | 807 мм |
| Длина заготовки | 0,20–20 м в каталоге; гибка и перевозка согласуются |
| Толщина основы | 0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 мм |
| Основа | оцинкованная сталь; возможна нержавеющая |
| Защитный слой | оцинковка либо полимерное исполнение |
| Цвет | RAL по доступной палитре партии |
| Радиус | по проекту, после проверки гибки |
| Марка стали | по сертификату партии и расчёту |
| Вес 1 м² | зависит от толщины и марки стали |
| Боковое соединение | нахлёст с шагом по схеме раскладки |
| Опора | металлические рамы и прогоны укрытия |
| Метизы | саморезы с EPDM-шайбой, по основанию |
| Шаг опор | по расчёту нагрузок и вибрации |
| Теплоизоляция | не предусмотрена: однослойная стальная оболочка |
| Герметизация | по проекту пыле- и влагозащиты |
| Хранение | на прокладках, с отводом влаги |
Сколько стоит Н112ПГ и где купить в Санкт-Петербурге
Профнастил Н112ПГ — от 668.61 р./м². Минимальный заказ — 50 м². Изготовление занимает 1–3 дня, доставка в Санкт-Петербург — 4–5 дней; гарантия 20 лет действует на согласованных условиях поставки.
Цена за объём с доставкой зависит от толщины, радиуса, слоя защиты и разгрузки. В смете учитывают нахлёсты и число секций на трассу.
Для участков, где нужна теплоизоляция или защита от конденсата, арочные сэндвич панели сравнивают с холодным стальным кожухом по массе, узлам и стоимости комплекта.
Что отправить для расчёта партии
Укажите ширину ленты, габариты рамы, просвет, длину трассы, радиус и люки. По схеме опор проверят допустимые пролёты.
Наличие нужной толщины и RAL подтверждают перед запуском. Купить недорого напрямую от производителя лучше по согласованной спецификации.
Что входит в комплект
В комплект включают гнутые листы, торцевые планки, винты, уплотнения и сервисные люки. Состав утверждают до оплаты.
Почему квадратура кожуха не равна заказу
Рабочая ширина меньше полной. Вырезы под люки и опоры, торцы и соединения повышают расход. Нужна схема раскладки.
Где Н112ПГ используют на производстве
Если трасса имеет малый радиус, сравните гофролисты с высокой трапецией Н112ПГ: выбор определяется способом изгиба, требуемой жёсткостью и доступом к ленте.
Линия подачи щебня и песка
Закрывает груз от осадков; при пылении нужна отдельная аспирация.
Портовая перевалка материалов
Влажный воздух требует подходящего антикоррозийного исполнения.
Транспортёр между цехами
Размеры дуг согласуют с опорными рамами и поворотами трассы.
Укрытие с ревизионными люками
Съёмные секции дают возможность менять ролики без разборки всего тоннеля.
Арочные укрытия на конвейерных линиях
Сборка кожуха: узлы, ошибки и уход
Сначала проверьте рамы и радиус
Радиус опор сверяют с чертежом: несовпадение вызывает зазоры. Шаг прогонов определяют по ветровым, снеговым и рабочим нагрузкам.
Выставьте нахлёсты до затяжки
Секции соединяют с боковым перекрытием по проектной раскладке. Винты с EPDM-шайбой ставят без пережатия резины; в уязвимых местах применяют совместимый уплотнитель.
Не допускайте перегрева при резке
Не режьте абразивным кругом: он портит защиту. После холодного реза уберите стружку, обработайте кромки и очистите кожух.
Устройте доступ к роликам и приводам
У барабанов и мест очистки предусмотрите съёмные секции. Аварийные тросы, датчики и доступ персонала закрывать нельзя.
Осматривайте оболочку после непогоды
Смывайте накопившуюся грязь нейтральным средством, осматривайте царапины и соединения. Если внутри образуется конденсат, проверяйте воздухообмен, а не только швы.
Частые вопросы о заказе Н112ПГ
Можно ли заказать Н112ПГ по размерам?
Да. Радиус и длину дуги согласуют по чертежу, а технологические ограничения проверяют до выпуска.
Нужен ли утеплитель внутри кожуха?
Обычный профлист не содержит теплоизоляции. Для тёплого контура подбирают другую конструкцию.
Можно ли закрыть ленту герметично?
Нахлёст защищает от осадков, но не равен пылегерметичному кожуху. Для опасной пыли требуется отдельный проект.
Что учесть при перевозке в Петербург?
Проверьте габариты дуг, подъезд и место разгрузки длинных секций.
Пришлите схему конвейера — рассчитаем комплект
Укажите радиус арки, метраж линии, толщину, вариант защиты и адрес в Санкт-Петербурге. Подготовим раскрой и условия поставки.
