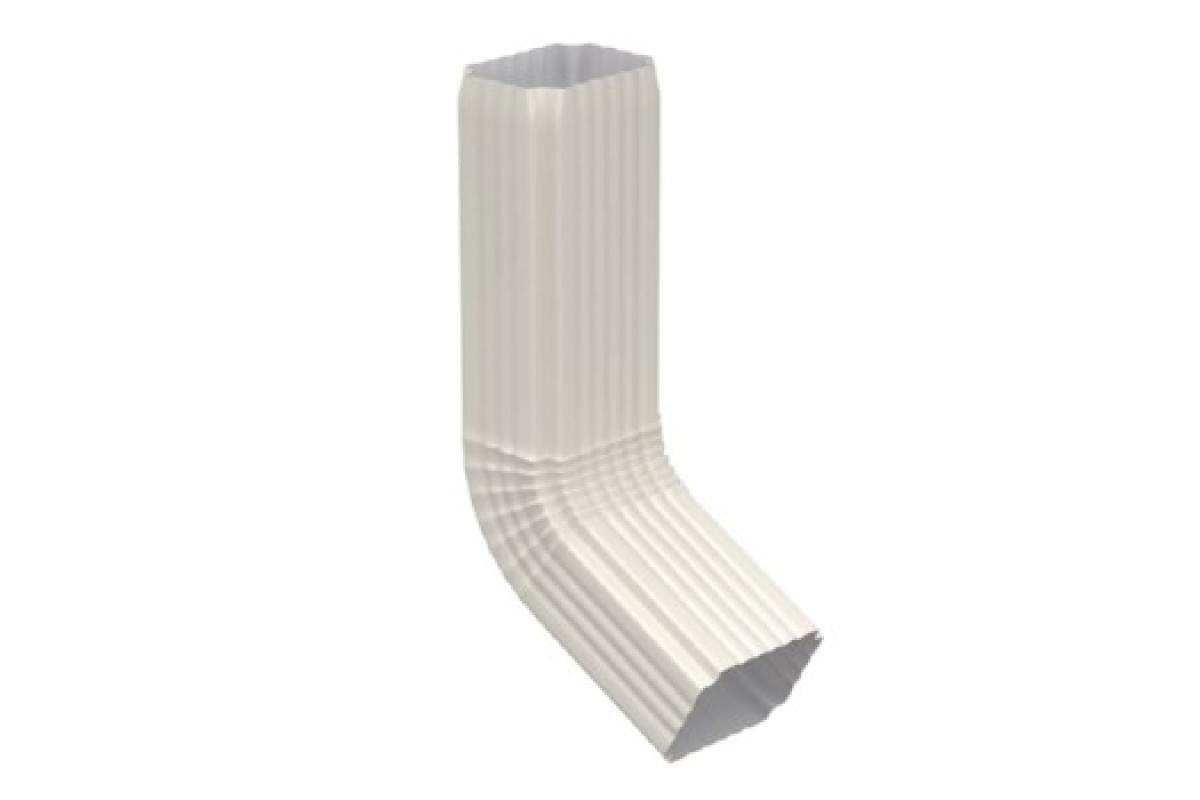

Труба водосточная с коленом 76х102х3000 Пластизол RAL9010

Труба водосточная с коленом 76х102 длиной 3000 мм, исполненная с покрытием Пластизол и кодом RAL9010, входит в вертикальную часть металлического водостока. Для этой карточки основной акцент сделан на увязки длины элемента с разбивкой по высоте: геометрия задает совместимость соединений, длина влияет на разбивку линии, а поверхность необходимо согласовать с соседними видимыми деталями. В проектной ведомости позицию ведут отдельной строкой, чтобы размер и поверхность не потерялись между расчетом, закупкой и монтажом.

Данные для проектной ведомости:

Работа в проектной схеме

Параметры из таблицы переносят в спецификацию без сокращения. Размер определяет разбивку, колено задает изменение направления, а поверхность сохраняют для видимых сопряжений. В заявке параметры переносят полностью, чтобы не потерять длину, формат и код поверхности.

Сопряжение с узлом

Узел проверяют от входящего участка до продолжения отвода: посадку соединений, положение держателей и доступ к крепежу. Место подрезки определяют после контрольной раскладки.

Проектные особенности:

• Проектная особенность: поверхность Пластизол RAL9010 сохраняют вместе с полным обозначением
• Проектная особенность: количество разбивают по фактической разбивке участка
• Проектная особенность: точки крепления распределяют с основанием и положением стыков
• Проектная особенность: торцы и сопряжения контролируют до окончательной фиксации линии
• Проектная особенность: переходы и окончания распределяют как части одного водосточного узла
• Проектная особенность: при приемке контролируют геометрию и видимую поверхность

Позиция подходит проекту при совпадении размерного обозначения, поверхности и геометрии с фактическим узлом. Исходными признаками позиции являются сечение 76х102, длина 3000 мм, покрытие Пластизол и код RAL9010; их переносят в спецификацию единым набором.
