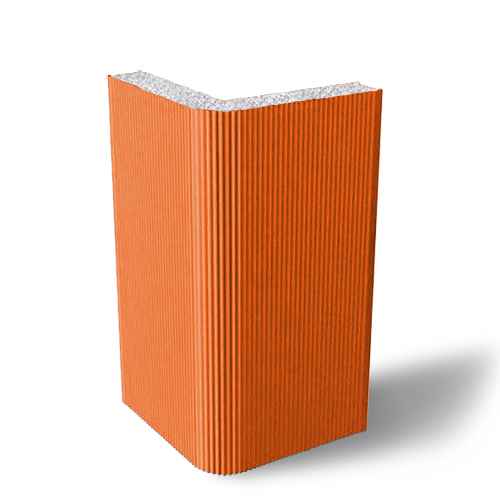

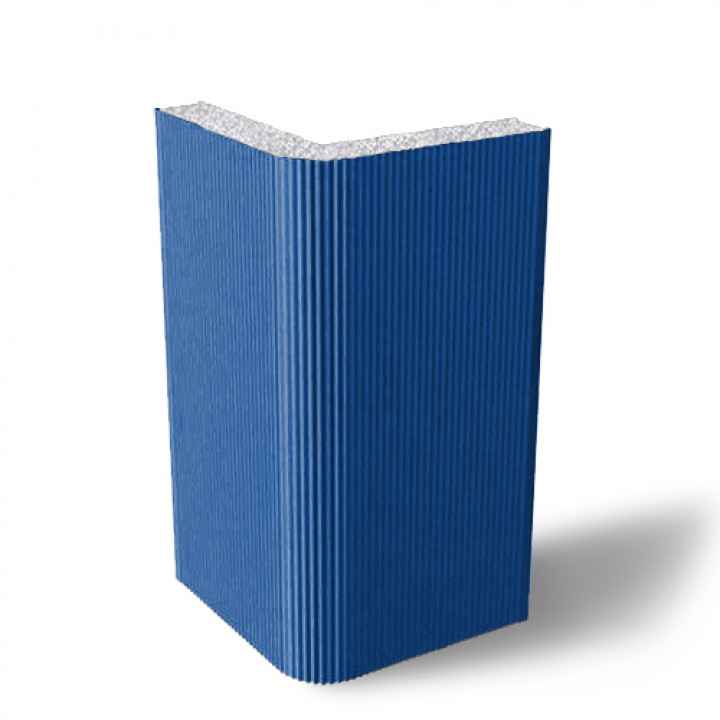

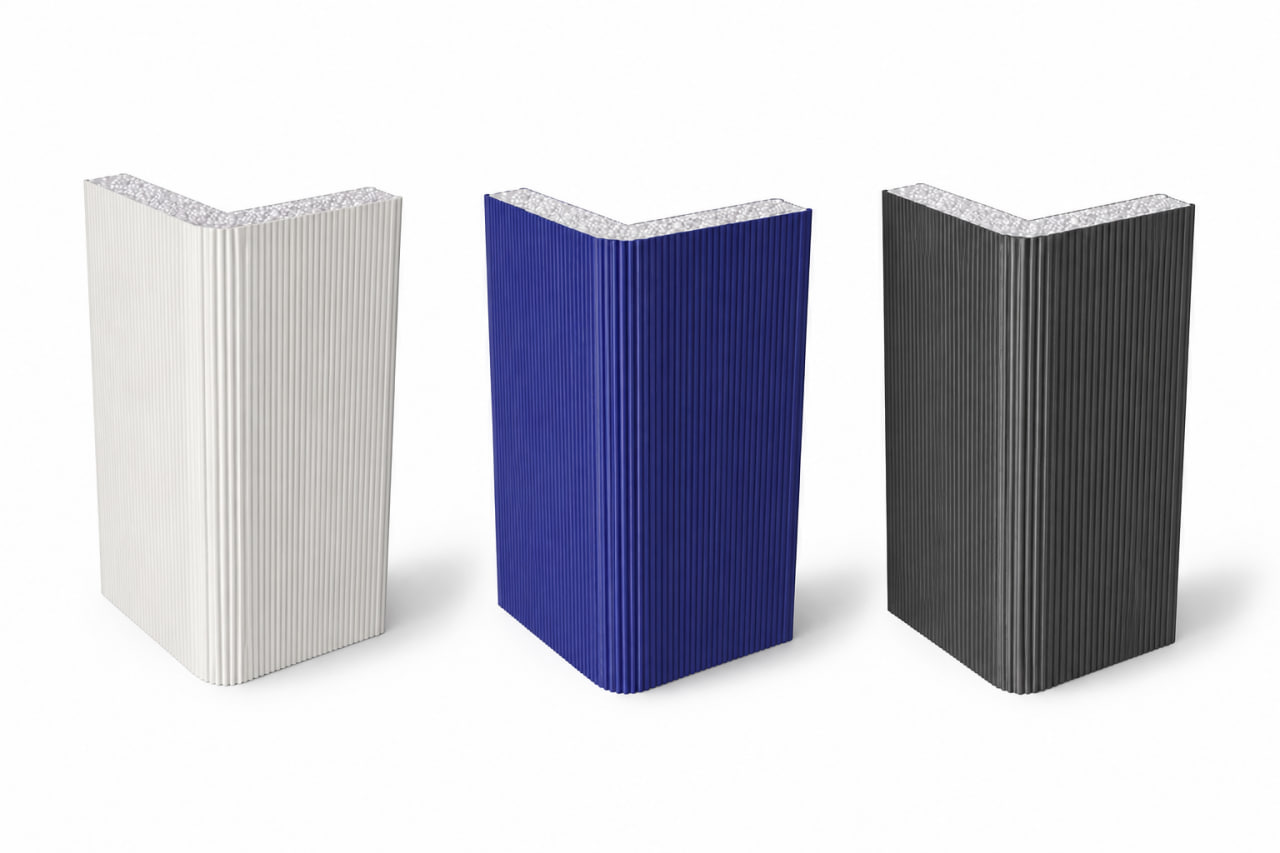

Вертикальная угловая сэндвич-панель из пенополистироладля точного сопряжения двух стеновых плоскостей
Такой модуль можно купить для закрытия наружного стыка ограждающей конструкции. Цена — от 1191.02 р./м², изготовление занимает 1–3 дня, доставка — 2–5 дней, гарантия составляет 15 лет, минимальная партия — 50 м². На объектах в Санкт-Петербурге заводская деталь защищает торцы, продолжает теплоизоляционный контур и формирует ровную вертикальную грань без набора отдельных доборов.
- Соединяет теплоизоляцию смежных стен в одной плоскости
- Прикрывает кромки облицовки от осадков и продувания
- Сокращает объём ручной подгонки на строительной площадке

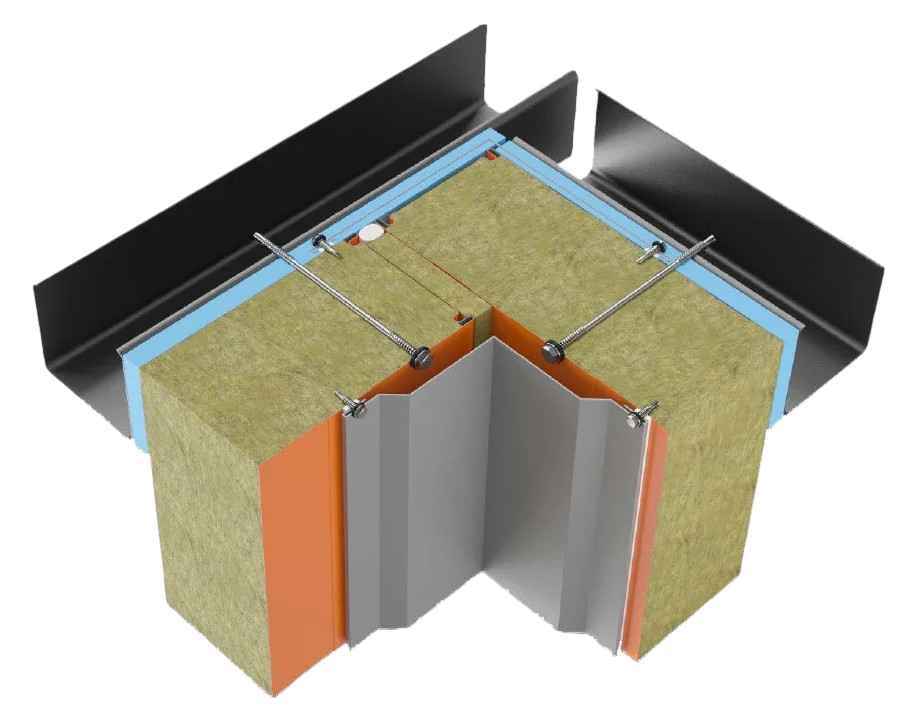

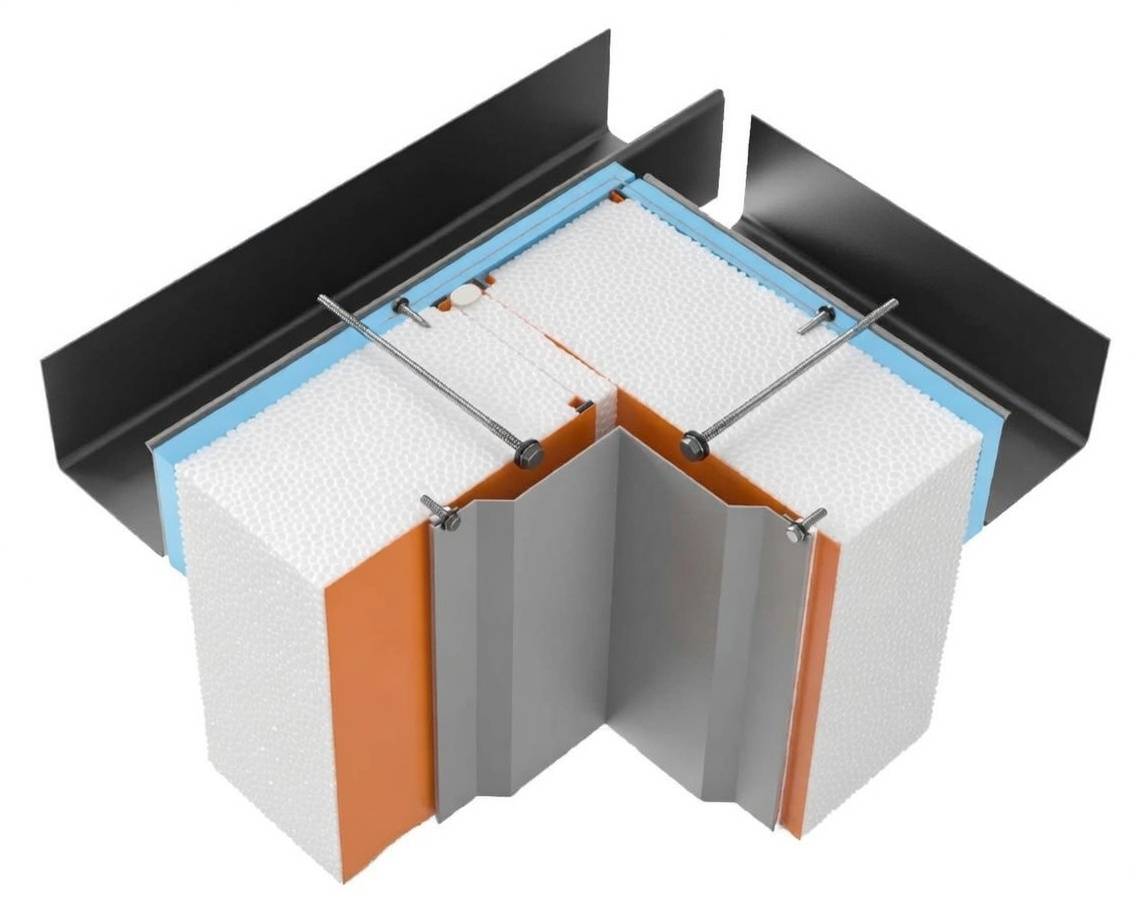

Устройство наружного стыка
На пересечении двух стен сходятся стальная облицовка, теплоизоляция и точки крепления. Готовый модуль объединяет эти части в заводской форме. Монтажнику не требуется собирать переход из нескольких планок либо заполнять внутреннюю полость отдельными вставками.
Пенополистирольный сердечник расположен между металлическими оболочками. Он продолжает утепление соседних участков, прикрывает открытые кромки наполнителя и снижает риск локального промерзания. Герметизирующая лента по линиям контакта ограничивает движение воздуха через соединение.
Перед фиксацией деталь совмещают с обеими плоскостями и проверяют вертикаль. После этого подбирают точки крепления по проектной схеме. Точная геометрия упрощает выравнивание, поэтому готовая грань сохраняет прямую линию по всей высоте здания.
Практические функции готовой детали
Цельный слой утепления
ППС-сердечник перекрывает торцевую зону и связывает теплоизоляцию смежных плоскостей.
Стабильная вертикаль
Заводская форма помогает получить прямую грань без длительной ручной подгонки.
Защита кромок
Стальные оболочки прикрывают наполнитель, а уплотнитель ограничивает проникновение влаги.
Согласованный внешний вид
Оттенок и тип покрытия подбирают в соответствии с основной облицовкой здания.

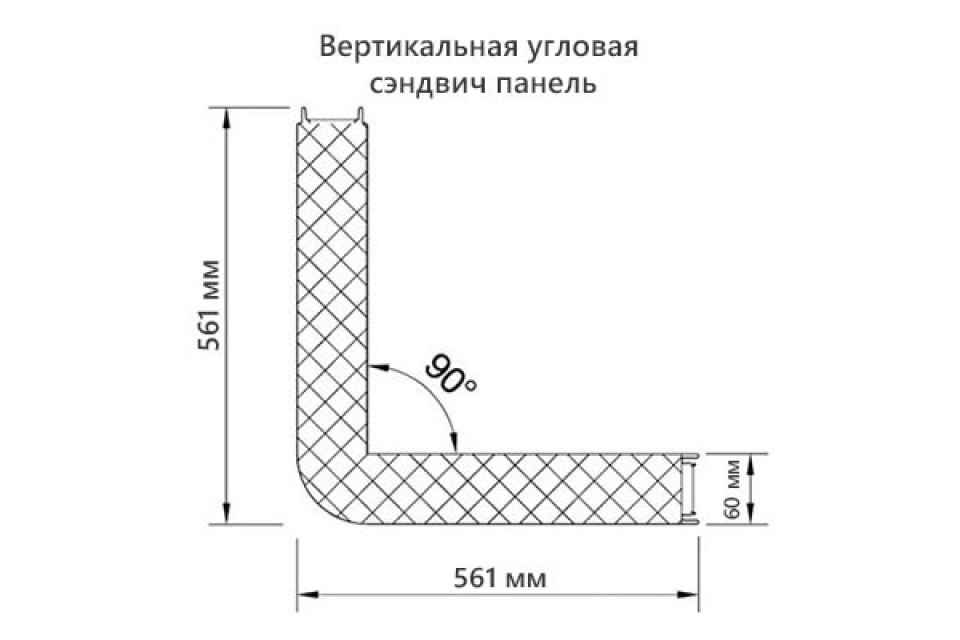

Технические характеристики
| Вид продукции | Вертикальный угловой элемент с теплоизоляционным сердечником |
| Область применения | Наружные углы стен, торцевые зоны и сопряжения фасадных плоскостей |
| Номинальная толщина | 10 / 60 / 175 / 250 мм; возможны исполнения 50 / 100 / 150 / 200 мм |
| Полезная ширина | 1200 мм |
| Габаритная ширина | 1200 мм |
| Предельная длина | До 6000 мм с учётом условий перевозки |
| Облицовочные листы | Сталь толщиной 0.5 мм с каждой стороны |
| Теплоизоляционный слой | Пенополистирол (ППС) |
| Плотность сердечника | 15–25 кг/м³ в зависимости от требуемых характеристик |
| Коэффициент теплопроводности | Ориентировочно 0.038–0.042 Вт/(м·°C) |
| Защитно-декоративный слой | Оцинкованная сталь с полимерным покрытием |
| Доступные оттенки | RAL 1014, 9002, 5002, 6002 и другие цвета каталога |
| Стальная основа | 08пс либо материал с сопоставимыми свойствами |
| Форма поверхности | Угловая конфигурация без профилированной волны |
| Схема сопряжения | Примыкание по углу с применением герметизирующей ленты |
| Ориентировочная масса | Около 10–15 кг/м²; значение зависит от исполнения |
| Пожарная характеристика | Г4; применение предусматривает соблюдение проектных противопожарных требований |
| Рабочая температура | От −60 до +80 °C |
| Несущая основа | Каркас из металла или древесины |
| Крепёжные элементы | Самонарезающие винты с уплотнительной шайбой EPDM |
| Интервал между креплениями | 300–500 мм; окончательное значение определяет монтажная схема |
| Способ стыковки | Без нахлёста, посредством торцевого соединения |
| Уплотнение узла | Выполняется по линиям контакта с основными стеновыми панелями |
| Хранение до монтажа | На ровном основании, под навесом и в заводской упаковке |
| Эксплуатационное ограничение | Не применяется как самостоятельный несущий элемент без расчётного обоснования |
Подбор под проектную схему
Области применения

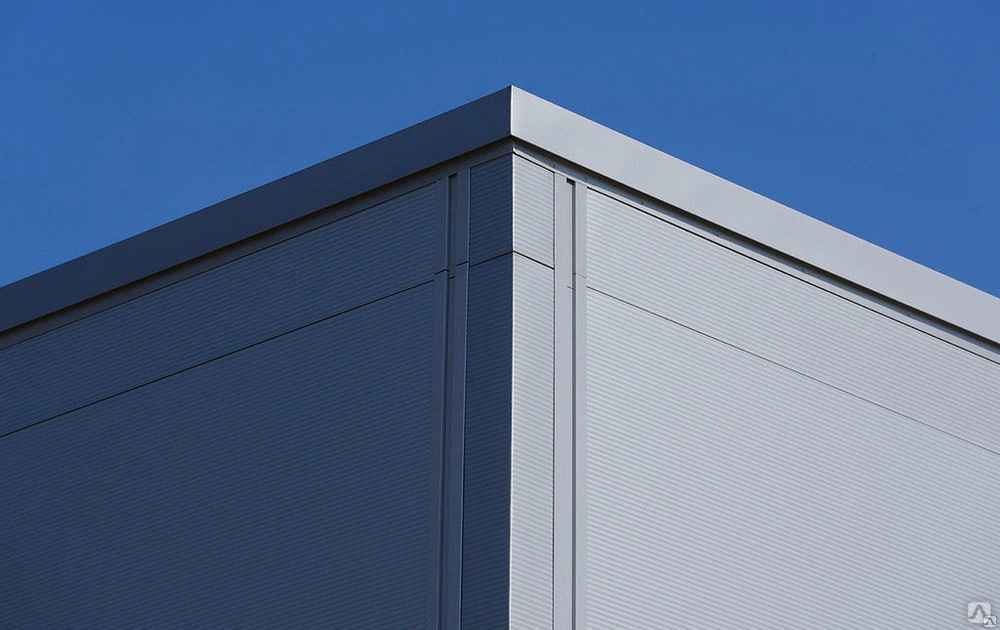

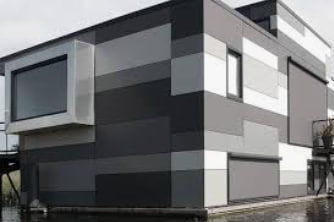

Готовую деталь закладывают в проекты складов, производственных корпусов, торговых павильонов и других каркасных зданий. Особенно удобно учитывать её при проектировании быстровозводимых разборных ангаров: размеры примыкания, длину и положение стоек можно согласовать до начала сборки.
Назначение узла
Основная задача изделия — перекрыть открытые торцы стеновой оболочки. Металл защищает наполнитель от прямого контакта с осадками, а внутренний слой продолжает утепление в месте поворота конструкции. После герметизации образуется аккуратное сопряжение без щелей и выступающих вставок.
Параметры для согласования
Сначала сверяют толщину ограждающей конструкции, длину вертикального участка и положение опорных стоек. Затем определяют цвет RAL, защитное покрытие, длину саморезов и тип уплотнителя. Крепёж должен входить в несущую основу по прямой оси, не смещая облицовку.
Причины монтажных ошибок
Большинство дефектов связано с несогласованными размерами или неправильной подготовкой основания. Узкая деталь не перекрывает кромки, слишком широкая мешает соседним доборам, а чрезмерная затяжка метизов оставляет вмятины. Герметик также теряет эффективность, если его наносят на влажную либо загрязнённую поверхность.
- Размер детали не сопоставлен с фактическим сечением стены.
- Для уплотняющей ленты не оставлено место по линиям контакта.
- Саморезы выбраны без учёта материала несущей стойки.
- Оттенок согласован по экрану, а не по каталогу RAL или образцу.
До начала работ проверяют вертикальность каркаса, фактическое сечение стыка и состояние защитного слоя. Открытые участки утеплителя закрывают до воздействия осадков. Такой контроль уменьшает вероятность демонтажа уже закреплённой облицовки.
Преимущество комплектного подбора
Совместный подбор основного материала, доборов, уплотнителей и метизов исключает случайные несовпадения. Бригада получает понятную последовательность сборки, а заказчик — ровное сопряжение, доступное для осмотра и обслуживания.

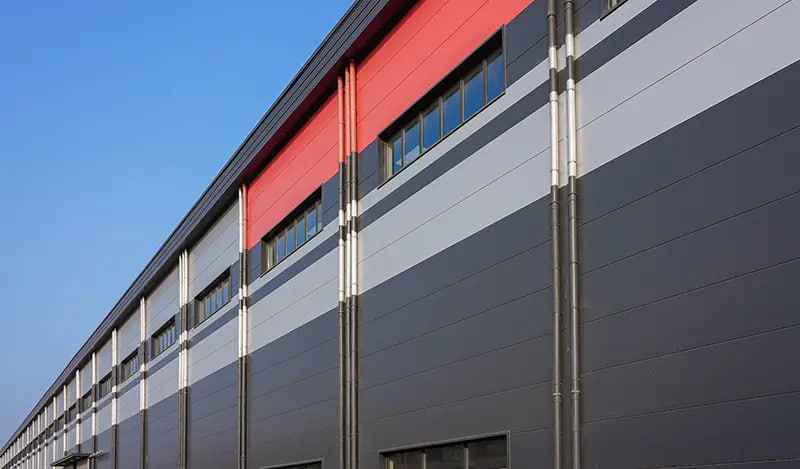

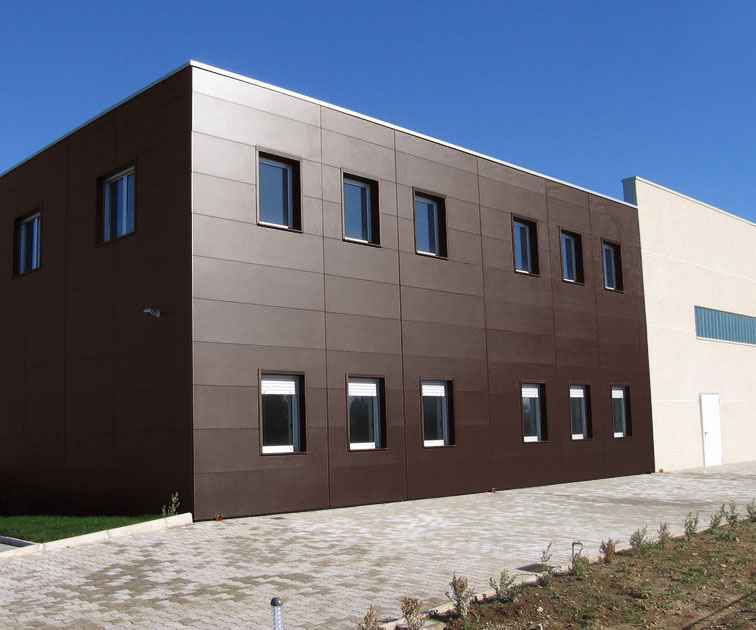

Установка и защита соединения
Сначала очищают опорную поверхность и выполняют пробную примерку. По контактным линиям укладывают предусмотренную проектом ленту. Деталь выставляют по отвесу, после чего фиксируют саморезами с EPDM-шайбой. Метизы затягивают до равномерного прилегания, не продавливая стальной лист. Оставшиеся зазоры заполняют совместимым герметиком.
До монтажа продукцию хранят на ровных опорах под навесом. Окрашенную поверхность и торцы ППС защищают от ударов. Если рядом предусмотрены гофролисты, их раскладку и высоту крепления согласуют заранее, чтобы соседние материалы не мешали сборке. После завершения работ удаляют стружку и осматривают уплотнение по всей высоте.

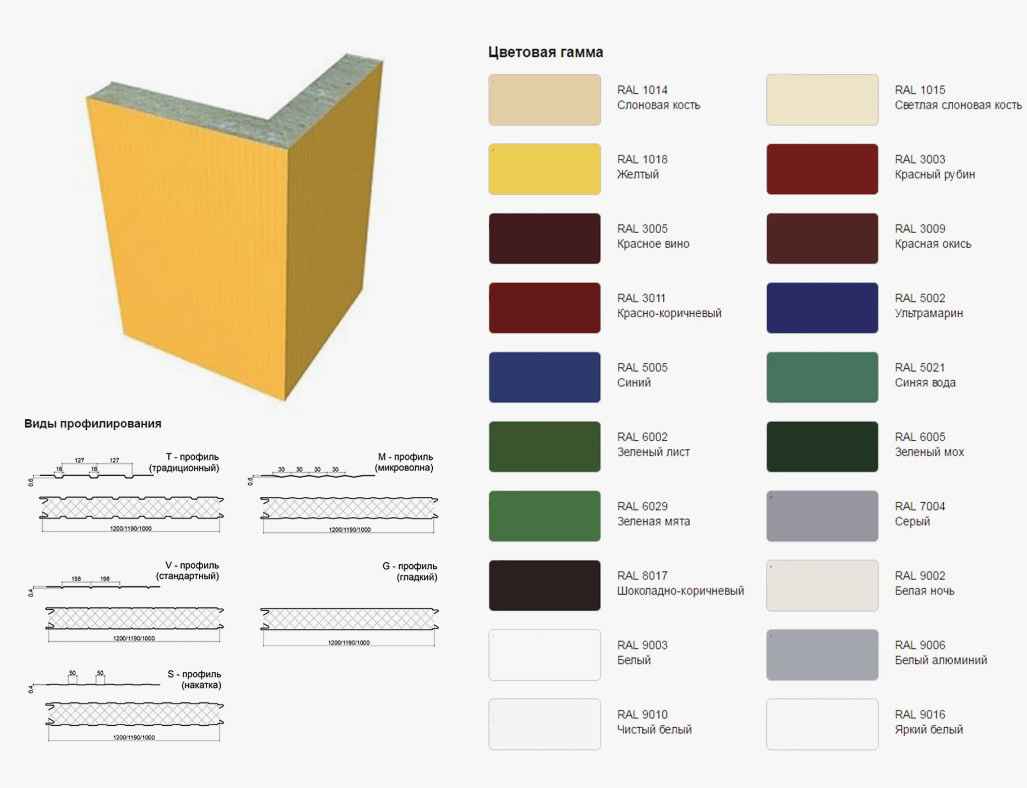

Варианты по толщине и цвету
Представлены четыре исполнения с облицовкой 0.5/0.5 мм и рабочей шириной 1200 мм.

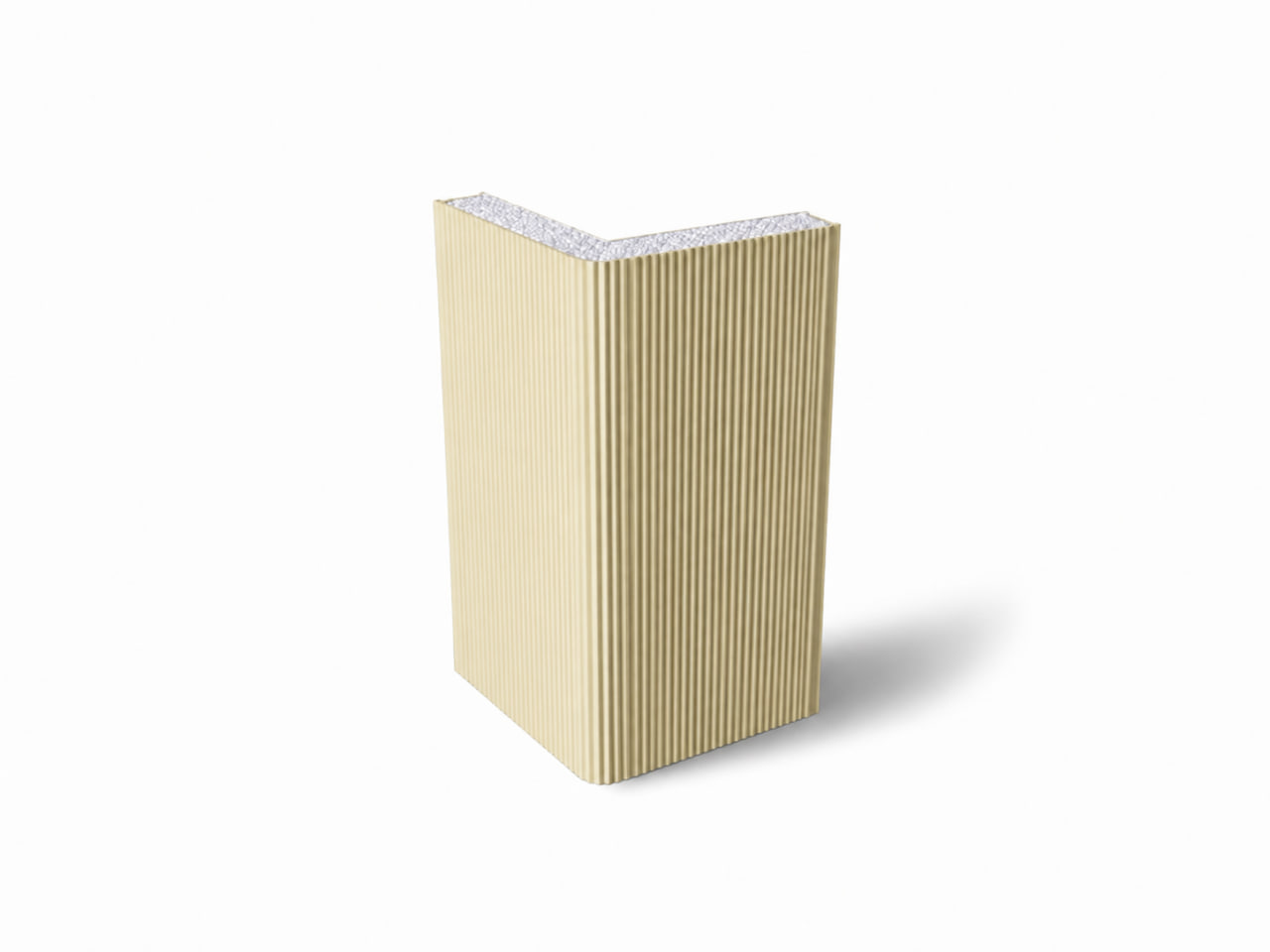

Исполнение 10 мм, RAL 1014
Компактный вариант для участка, где важно перекрыть стык без заметного увеличения сечения.
Особенность: тёплый светлый оттенок подходит к нейтральной облицовке.
Перейти к товару
Исполнение 60 мм, RAL 9002
Формат для сопряжения ограждающих конструкций соответствующей толщины.
Особенность: светло-серый тон создаёт спокойную вертикальную линию.
Перейти к товару

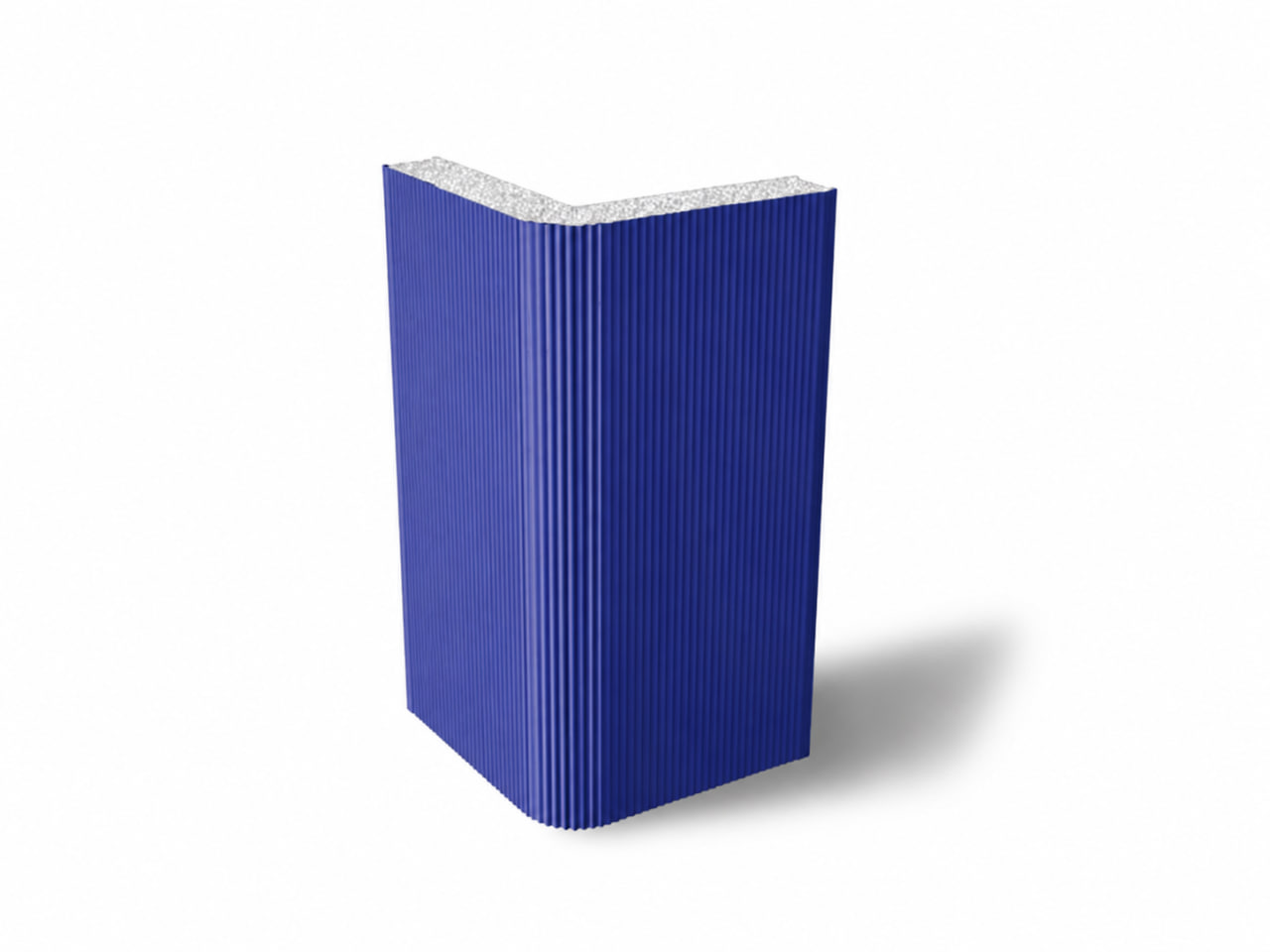

Исполнение 175 мм, RAL 5002
Увеличенное сечение рассчитано на утеплённые здания с массивной оболочкой.
Особенность: насыщенный синий оттенок подчёркивает границы фасада.
Перейти к товару

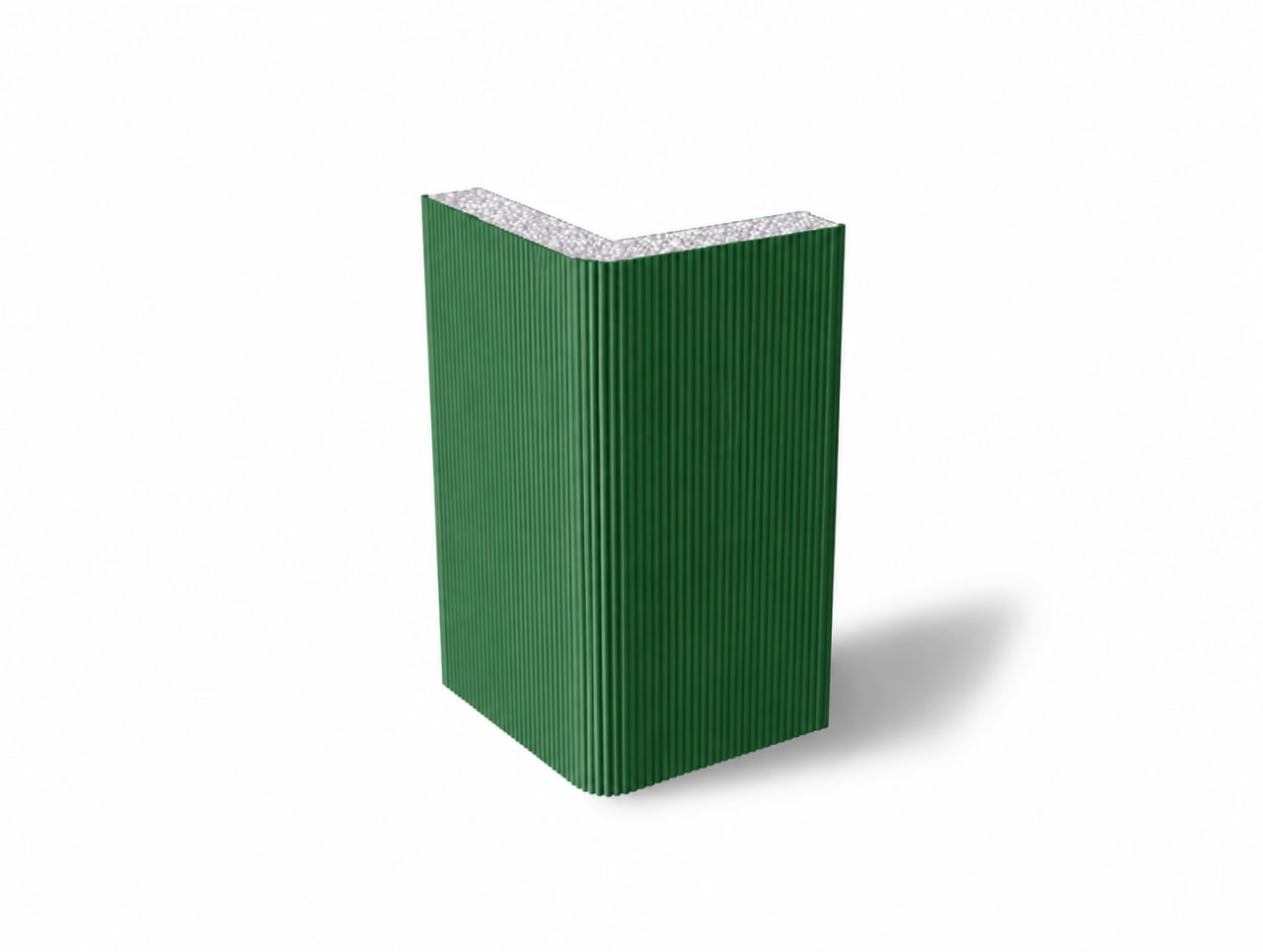

Исполнение 250 мм, RAL 6002
Крупный формат применяют на участках с глубоким теплоизоляционным контуром.
Особенность: зелёный цвет подходит для контрастной архитектурной схемы.
Перейти к товаруКонтроль перед заказом
До включения позиции в спецификацию сверяют сечение стены, длину вертикального участка, материал каркаса и способ уплотнения. При единой цветовой концепции оттенок облицовки можно сопоставить с разделом заборы и ограждения. Это помогает согласовать внешний контур здания и прилегающей территории без повторной корректировки заказа.
- Сверьте сечение стены и ширину перекрываемых кромок.
- Укажите длину каждого участка с учётом верхнего и нижнего примыкания.
- Проверьте совместимость покрытия, уплотнителя, метизов и защитных лент.
Комплектующие для монтажа
Вопросы по проектированию и сборке
Как выбрать подходящее сечение?
Размер сопоставляют с толщиной ограждающей конструкции и фактической геометрией стыка. Данные берут из проектной раскладки либо уточняют замером на готовом каркасе.
Требуется ли дополнительное уплотнение?
Да. По контактным линиям укладывают ленту или наносят совместимый герметик. Основание предварительно очищают и высушивают, а состав распределяют непрерывно.
Допустима ли эксплуатация при высокой влажности?
Да, при целой защитной оболочке и изолированных торцах. Отверстия закрывают EPDM-шайбами, а открытые соединения защищают от прямого поступления воды.
Как не повредить металл при фиксации?
Саморез вводят перпендикулярно поверхности. Шайбу прижимают равномерно, но не затягивают до появления вмятины или волны вокруг точки крепления.
Контакты
Подготовьте данные для расчёта
Для подбора понадобятся размеры стыка, толщина стены, длина вертикального участка, цвет RAL и материал каркаса. По этим данным можно проверить совместимость исполнения, определить тип крепежа и понять, нужна ли нестандартная конфигурация.
