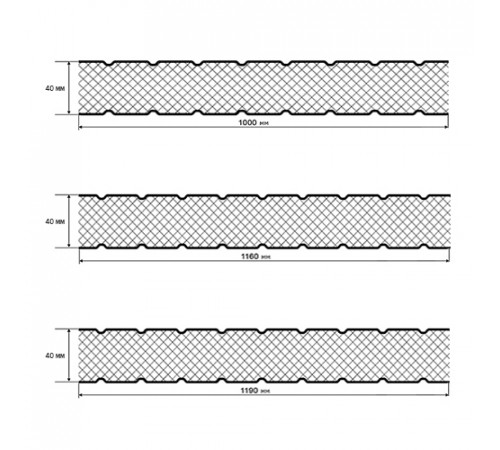

Сэндвич панели без замков с минеральной ватой, ширина 1000 мм, толщина 40 мм, 0.5/0.5, RAL9006

При подборе этой панели основное внимание уделяют геометрии раскладки и способу оформления продольных соединений. В проектном листе эту позицию фиксируют по типу панели, заполнению, размерам, облицовкам и цвету. Полное наименование исключает неоднозначность при комплектации похожих модификаций.

Исходные данные для проектной ведомости:

Применение параметров в расчете

Ширина 1000 мм задает модуль раскладки, число панелей и количество продольных швов. Толщина 40 мм должна совпадать с каркасом, торцевыми деталями и обрамлениями проемов. При составлении спецификации отдельно подсчитывают длину беззамковых соединений, количество закрывающих планок, крепеж и элементы обрамления проемов.

Работа панели в узле

Беззамковый стык проектируют отдельно: панели выставляют по разметке, закрепляют к основанию и закрывают соединительной деталью по рабочему узлу. Для углов, проемов и торцов заранее определяют последовательность монтажа. RAL9006 фиксируют для панели и видимых комплектующих в одной цветовой ведомости. Угловые, цокольные и торцевые сопряжения должны учитывать фактическую толщину панели, а не только ширину лицевой плоскости.

Проектные преимущества:

• Модуль 1000 мм используется в раскладке.
• Толщина 40 мм учитывается в монтажных узлах.
• Облицовки 0.5/0.5 зафиксированы в позиции.
• RAL9006 связывает панели и видимые детали.
• Беззамковый стык проектируется отдельно.
• Минераловатное заполнение указано в названии.

Панель следует рассматривать вместе с соединительными планками, крепежом и деталями проемов. Только после сверки ширины 1000 мм и толщины 40 мм позицию можно переносить в монтажную ведомость. Проектная запись считается полной только вместе с указанием способа оформления швов.
