Сэндвич-панели арочные с пенополиуретаном, ширина 1200 мм, толщина 20 мм, 0.5/0.5, RAL9006
Позиция — 1200×20 мм, RAL 9006. Основная функция панели — закрыть проектный радиусный участок без изменения заданных размеров на площадке. В проекте позицию рассматривают как элемент утепленного арочного контура. В позиции объединены ширина 1200 мм, общая толщина 20 мм, две облицовки 0.5/0.5 и цветовой код RAL 9006.
Исходная карточка элемента:

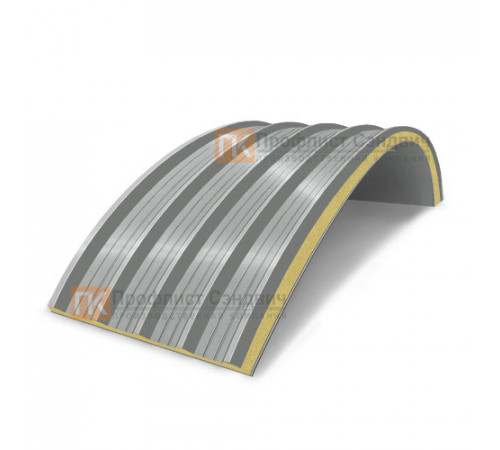

| Материал | Арочная сэндвич-панель с пенополиуретановым заполнением |
| Профиль / тип | Криволинейный панельный элемент утепленного контура |
| Размер | Ширина 1200 мм, толщина 20 мм, облицовки 0.5/0.5 |
| Покрытие | Цветовое исполнение RAL 9006 |
| Назначение | Формирование радиусной ограждающей поверхности |
Проектное применение
Ширину 1200 мм используют при разбивке ряда по длине дуги. Толщину 20 мм учитывают при подборе крепежа, торцевых планок и переходных деталей. В расчет отдельно включают стартовые, торцевые и переходные детали, поскольку их число не выводится из общей площади панелей. Размеры не заменяют проверку радиуса и длины каждого элемента. Для RAL 9006 формируют связанную ведомость планок и видимых деталей, а облицовки 0.5/0.5 учитывают при подъеме и обработке кромок.
Сопряжения арочного контура
Геометрия элемента используется для набора дуги, поэтому локальная ошибка начального ряда передается последующим стыкам. Пенополиуретан расположен между облицовками 0.5/0.5; при подрезке сохраняют целостность слоистой конструкции. Поверхность RAL 9006 связывают с наружными планками и видимыми деталями. На границе с торцом, стеной или плоской частью покрытия предусматривают переходную деталь. Толщина 20 мм влияет на высоту сопряжения, ширина 1200 мм — на положение ближайшего стыка.
Что дает полная параметризация:
- Торцевые детали для 1200×20 мм, RAL 9006 связываются с полной толщиной элемента.
- Облицовки 0.5/0.5 у позиции 1200×20 мм, RAL 9006 проверяются при приемке.
- Доборы для 1200×20 мм, RAL 9006 рассчитываются по фактическим границам и переходам.
- Позиция 1200×20 мм, RAL 9006 переносится в спецификацию отдельной строкой.
- Раскладка панели 1200×20 мм, RAL 9006 рассчитывается до выхода на арочный участок.
- Модификацию 1200×20 мм, RAL 9006 можно сравнить с соседними строками без смешения параметров.
Позиция подходит при совпадении арочной геометрии, пенополиуретанового заполнения, ширины 1200 мм и толщины 20 мм с выбранным узлом. Облицовки 0.5/0.5 и RAL 9006 фиксируют вместе с основной строкой. Видимый крепеж и наружные планки включают в одну цветовую спецификацию с основной поверхностью.
Согласуйте подрезку и наружные детали для 1200×20 мм, облицовки 0.5/0.5, RAL 9006.
