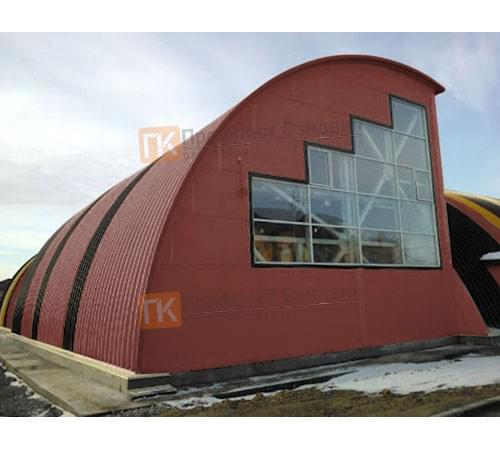

Сэндвич-панели арочные с пенополиуретаном, ширина 1200 мм, толщина 20 мм, 0.5/0.5, RAL3009
Позиция — 1200×20 мм, RAL 3009. Панель включают в спецификацию отдельной строкой, поскольку размерная связка и цвет влияют на разные монтажные операции. В проекте позицию рассматривают как элемент утепленного арочного контура. Модификация фиксирует ширину 1200 мм, толщину 20 мм, облицовки 0.5/0.5 и RAL 3009; внутренний слой выполнен из пенополиуретана.
Данные позиции для спецификации:
| Материал | Арочная сэндвич-панель с пенополиуретановым заполнением |
| Профиль / тип | Криволинейный панельный элемент утепленного контура |
| Размер | Ширина 1200 мм, толщина 20 мм, облицовки 0.5/0.5 |
| Покрытие | Цветовое исполнение RAL 3009 |
| Назначение | Формирование радиусной ограждающей поверхности |
Проектное применение
Ширину 1200 мм используют при разбивке ряда по длине дуги. Толщину 20 мм учитывают при подборе крепежа, торцевых планок и переходных деталей. Комплект планок формируют по реальным границам участка, а не по условному периметру без учета переходов и разрывов. Размеры не заменяют проверку радиуса и длины каждого элемента. Для RAL 3009 формируют связанную ведомость планок и видимых деталей, а облицовки 0.5/0.5 учитывают при подъеме и обработке кромок.
Работа в составе системы
Арочная форма задает направление монтажа по криволинейному каркасу; принудительно исправлять ее чрезмерной затяжкой крепежа нельзя. Пенополиуретан расположен между облицовками 0.5/0.5; при подрезке сохраняют целостность слоистой конструкции. Поверхность RAL 3009 связывают с наружными планками и видимыми деталями. На границе с торцом, стеной или плоской частью покрытия предусматривают переходную деталь. Толщина 20 мм влияет на высоту сопряжения, ширина 1200 мм — на положение ближайшего стыка.
Что дает полная параметризация:
- Облицовки 0.5/0.5 у позиции 1200×20 мм, RAL 3009 проверяются при приемке.
- Доборы для 1200×20 мм, RAL 3009 рассчитываются по фактическим границам и переходам.
- Позиция 1200×20 мм, RAL 3009 переносится в спецификацию отдельной строкой.
- Торцевые детали для 1200×20 мм, RAL 3009 связываются с полной толщиной элемента.
- Раскладка панели 1200×20 мм, RAL 3009 рассчитывается до выхода на арочный участок.
- Модификацию 1200×20 мм, RAL 3009 можно сравнить с соседними строками без смешения параметров.
Позиция подходит при совпадении арочной геометрии, пенополиуретанового заполнения, ширины 1200 мм и толщины 20 мм с выбранным узлом. Облицовки 0.5/0.5 и RAL 3009 фиксируют вместе с основной строкой.
Сопоставьте 1200×20 мм, облицовки 0.5/0.5, RAL 3009 с чертежом арочного узла.
