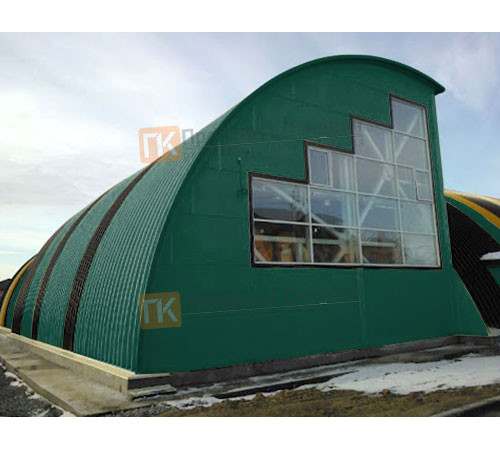

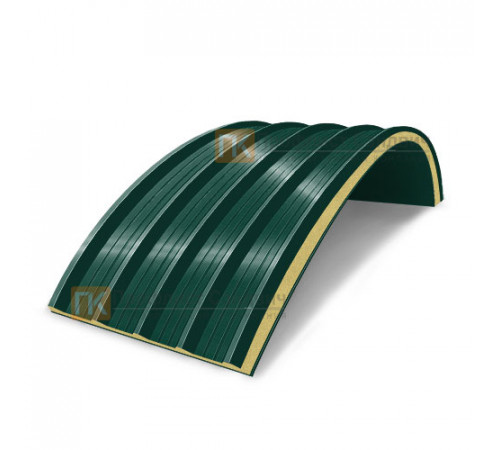

Сэндвич-панели арочные с пенополиуретаном, ширина 1000 мм, толщина 20 мм, 0.5/0.5, RAL6005
Позиция — 1000×20 мм, RAL 6005. Позиция рассчитана на последовательный набор арочной плоскости с контролем каждого продольного соединения. В проекте позицию рассматривают как элемент утепленного арочного контура. Ширина составляет 1000 мм, толщина — 20 мм; металлические облицовки заданы сочетанием 0.5/0.5, а поверхность выполнена в RAL 6005.
Исходная карточка элемента:
| Материал | Арочная сэндвич-панель с пенополиуретановым заполнением |
| Профиль / тип | Криволинейный панельный элемент утепленного контура |
| Размер | Ширина 1000 мм, толщина 20 мм, облицовки 0.5/0.5 |
| Покрытие | Цветовое исполнение RAL 6005 |
| Назначение | Формирование радиусной ограждающей поверхности |
Работа параметров в ведомости
Ширину 1000 мм используют при разбивке ряда по длине дуги. Толщину 20 мм учитывают при подборе крепежа, торцевых планок и переходных деталей. Раскладку выполняют с учетом продольных соединений, торцевых границ, переходов к плоским участкам и мест примыкания. Размеры не заменяют проверку радиуса и длины каждого элемента. Для RAL 6005 формируют связанную ведомость планок и видимых деталей, а облицовки 0.5/0.5 учитывают при подъеме и обработке кромок.
Сопряжения арочного контура
Две металлические поверхности закрывают внутренний слой, а открытые после подрезки зоны оформляют предусмотренными деталями. Пенополиуретан расположен между облицовками 0.5/0.5; при подрезке сохраняют целостность слоистой конструкции. Поверхность RAL 6005 связывают с наружными планками и видимыми деталями. На границе с торцом, стеной или плоской частью покрытия предусматривают переходную деталь. Толщина 20 мм влияет на высоту сопряжения, ширина 1000 мм — на положение ближайшего стыка.
Проектные преимущества:
- Маркировка 1000×20 мм, RAL 6005 упрощает распределение материала по захваткам.
- Торцевые детали для 1000×20 мм, RAL 6005 связываются с полной толщиной элемента.
- Арочная форма 1000×20 мм, RAL 6005 включается в проект как готовый криволинейный элемент.
- Пенополиуретановый слой панели 1000×20 мм, RAL 6005 закрыт металлическими поверхностями.
- Облицовки 0.5/0.5 у позиции 1000×20 мм, RAL 6005 проверяются при приемке.
- Позиция 1000×20 мм, RAL 6005 переносится в спецификацию отдельной строкой.
Позиция подходит при совпадении арочной геометрии, пенополиуретанового заполнения, ширины 1000 мм и толщины 20 мм с выбранным узлом. Облицовки 0.5/0.5 и RAL 6005 фиксируют вместе с основной строкой. Обработанные торцы не оставляют открытыми до следующего этапа работ, а закрывают по принятой схеме.
Сравните проектный узел с параметрами 1000×20 мм, облицовки 0.5/0.5, RAL 6005.
