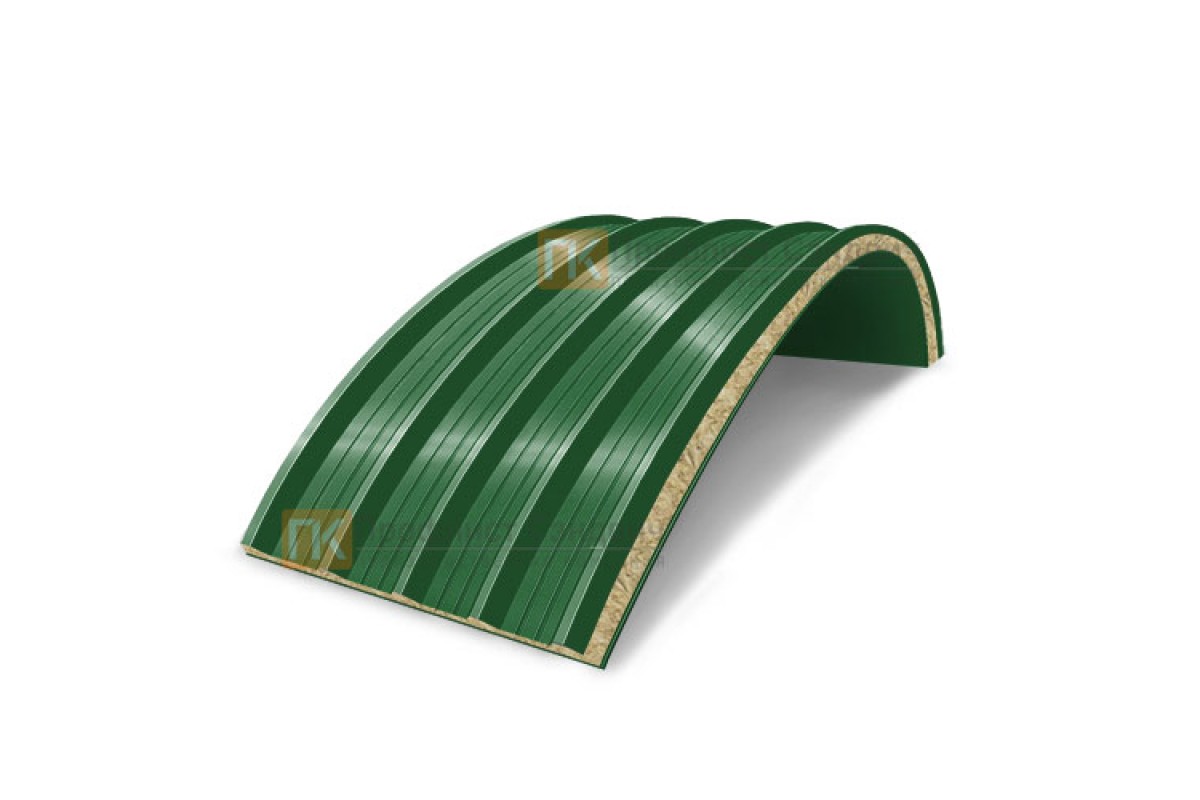

Сэндвич-панели арочные с минеральной ватой, ширина 1000 мм, толщина 80 мм, 0.5/0.5, RAL6002

Ширина как расчетный параметр

При ширине 1000 мм количество панелей считают по развёртке дуги и учитывают участки, требующие крайней подрезки (исполнение RAL6002). У радиусного контура исходной величиной служит ширина 1000 мм, а длины каждой полосы берут по отдельным замерам. Число полос покрытия находят по фактической поверхности арки; размер 1000 мм связывают с чертежом соединительного профиля.

Влияние ширины на расчет:

Раскладка по плоскости

Площадь покрытия определяют по развёртке арочной поверхности, а число элементов — с учётом ширины 1000 мм и схемы замков. Сначала получают геометрию основания, затем сверяют доступные длины и ширину 1000 мм, после чего считают доборы. Схема раскладки должна содержать направление сборки, линию первого элемента и контрольные отметки на дуге. Утепляющий слой на торцах следует закрывать предусмотренными проектом деталями без открытых участков. При передаче монтажа уточняют положение опор, чтобы крепёжные точки соответствовали проектной схеме. Монтажную длину полосы согласуют по линии дуги с учётом соединений и мест установки крайних планок. Обозначение цвета в накладной должно совпадать с номером, принятым для всех видимых деталей оболочки.

Преимущества:

• Параметры панели можно без сокращения перенести в монтажную ведомость перед началом сборки
• Проверка полезной ширины снижает риск лишних подрезок
• Исполнение 0.5/0.5 уточняет обе металлические стороны в спецификации
• Чертёж дуги служит основанием для расчёта длины каждого элемента на радиусном контуре
• Маркировка RAL6002 облегчает контроль цветовой комплектации
• Отдельная маркировка обшивок 0.5/0.5 помогает избежать путаницы с толщиной сердечника

Таким образом, арочная панель с минеральной ватой рассматривается вместе с проектным радиусом, стыками и комплектующими RAL6002.
