Сэндвич-панели арочные с минеральной ватой, ширина 1000 мм, толщина 30 мм, 0.5/0.5, RAL6018

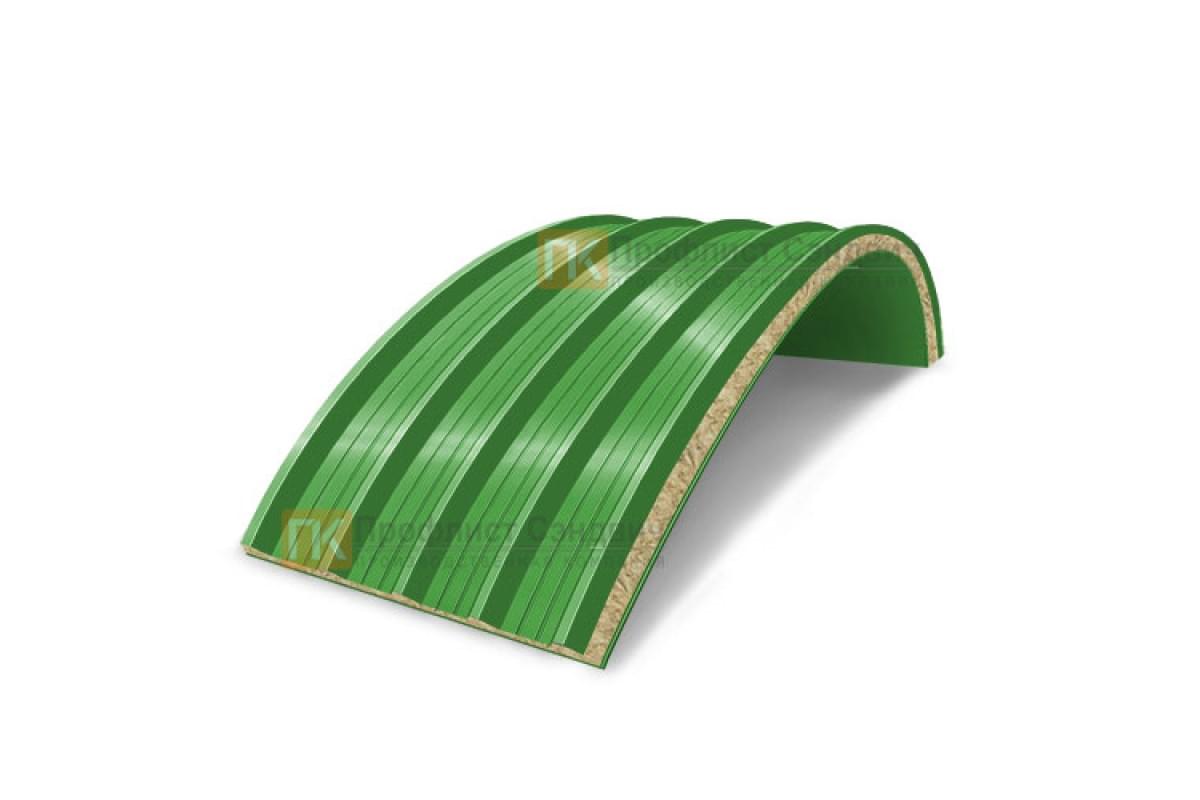

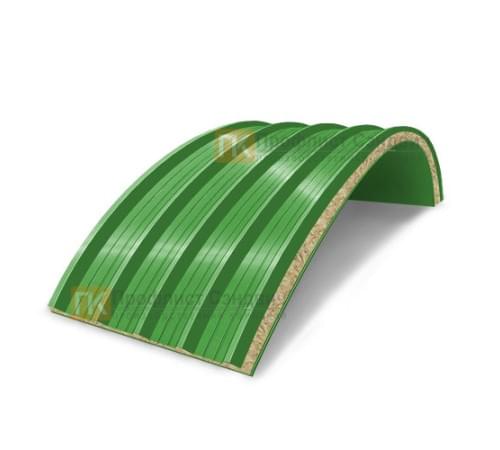

Конструкция арочного элемента
Эту арочную панель рассматривают прежде всего как элемент криволинейного ограждающего контура, где геометрия поставки должна совпасть с радиусом каркаса. Панель собрана из наружной и внутренней стальных обшивок 0.5/0.5 с минеральной ватой между ними. Формат 1000 мм задает шаг раскладки по арочной плоскости, толщина 30 мм определяет высоту торцевого узла, а RAL 6018 относится к цветному покрытию облицовки.
Функция параметров
При составлении ведомости полезно отделить площадь оболочки от количества радиусных элементов. Ширина 1000 мм задает шаг набора, но итог зависит от формы дуги, зон примыкания и крайних подрезок. Панель толщиной 30 мм требует совместимых торцевых деталей. Цвет RAL 6018 переносят во все видимые позиции, а толщину облицовок 0.5/0.5 сохраняют в полном наименовании. Панель собрана из наружной и внутренней стальных обшивок 0.5/0.5 с минеральной ватой между ними.
Конструктивные особенности:
- позицию удобно включать в спецификацию без сокращения параметров
- панель подходит для последовательной сборки арочной оболочки
- облицовки 0.5/0.5 указаны в названии и не теряются при передаче заявки
- геометрия элемента связывается с радиусом каркаса еще до разгрузки
- толщина 30 мм однозначно задает размеры торцевых планок
- RAL 6018 можно согласовать с видимыми доборами до поставки
Работа в составе узла
Монтаж начинают с инструментальной проверки каркаса: опорные линии должны лежать на расчетной дуге без локальных выступов. Панели выставляют последовательно, контролируя совпадение кромок и отсутствие накопленного смещения. Крепеж устанавливают по схеме для конкретного основания; чрезмерная затяжка может деформировать облицовку. После фиксации закрывают торцы, стыки и примыкания деталями, рассчитанными под толщину 30 мм.
Для позиции шириной 1000 мм, толщиной 30 мм, с облицовками 0.5/0.5 и цветом RAL 6018 нужно подтвердить радиус, направление укладки и состав доборов. Полное наименование сохраняют в спецификации, поскольку изменение любого из этих признаков затрагивает раскладку, крепление или внешний вид готового узла. Для данной конфигурации сначала контролируют шаг прогонов и материал опор, после чего проверяют цвет видимых планок и шайб.
Перед расчетом передайте радиус, длину дуги и схему опор — этого достаточно для проверки раскладки для панели 1000×30 мм, 0.5/0.5, RAL 6018.
