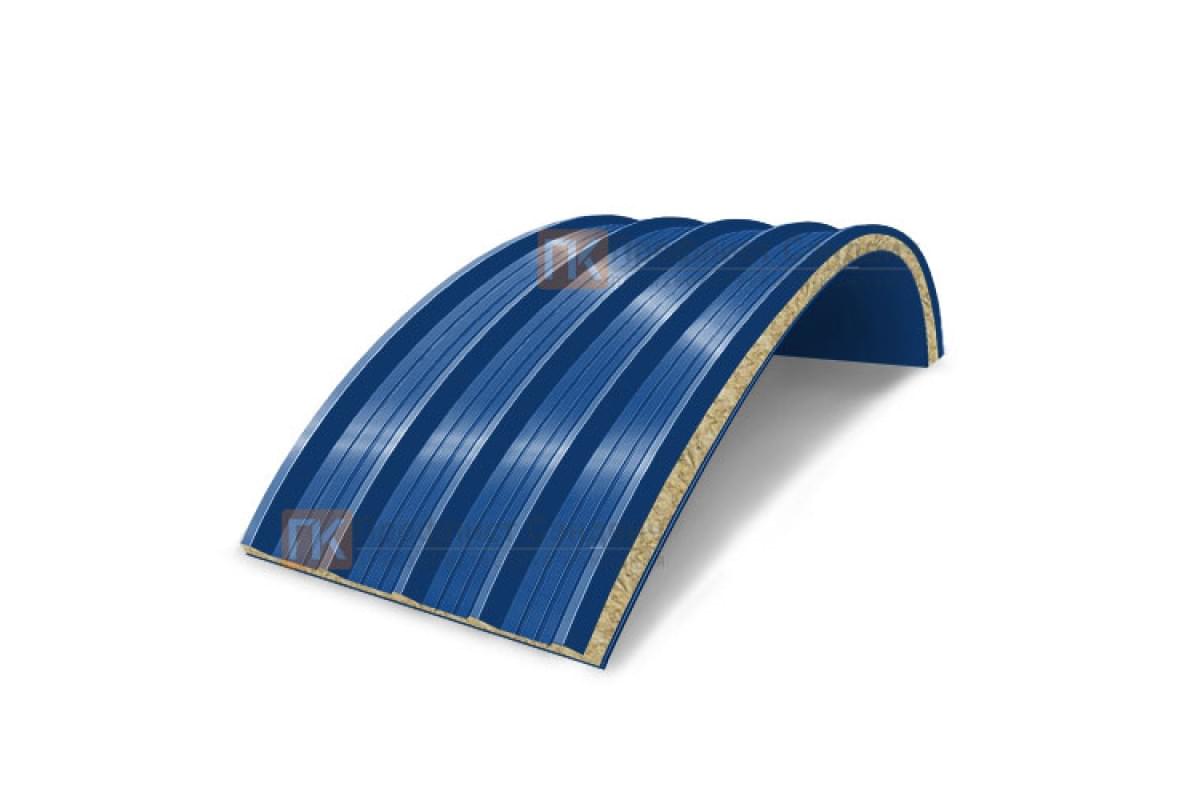

Сэндвич-панели арочные с минеральной ватой, ширина 1000 мм, толщина 20 мм, 0.5/0.5, RAL5005
Конструкция арочного элемента

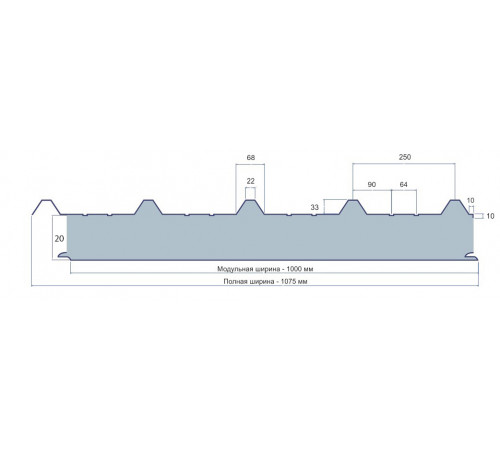

Позиция предназначена для участков с плавным изгибом, на которых обычная прямая панель потребовала бы лишних стыков и сложной подрезки. Панель собрана из наружной и внутренней стальных обшивок 0.5/0.5 с минеральной ватой между ними. Формат 1000 мм задает шаг раскладки по арочной плоскости, толщина 20 мм определяет высоту торцевого узла, а RAL 5005 относится к цветному покрытию облицовки.
Функция параметров
При составлении ведомости полезно отделить площадь оболочки от количества радиусных элементов. Ширина 1000 мм задает шаг набора, но итог зависит от формы дуги, зон примыкания и крайних подрезок. Панель толщиной 20 мм требует совместимых торцевых деталей. Цвет RAL 5005 переносят во все видимые позиции, а толщину облицовок 0.5/0.5 сохраняют в полном наименовании. Панель собрана из наружной и внутренней стальных обшивок 0.5/0.5 с минеральной ватой между ними.
Конструктивные особенности:
- позицию удобно включать в спецификацию без сокращения параметров
- панель подходит для последовательной сборки арочной оболочки
- ширина 1000 мм позволяет заранее разбить дугу на монтажные модули
- раскладку можно проверить по числу продольных соединений
- заводская кривизна сокращает количество случайных поперечных стыков
- RAL 5005 можно согласовать с видимыми доборами до поставки
Работа в составе узла
Монтаж начинают с инструментальной проверки каркаса: опорные линии должны лежать на расчетной дуге без локальных выступов. Панели выставляют последовательно, контролируя совпадение кромок и отсутствие накопленного смещения. Крепеж устанавливают по схеме для конкретного основания; чрезмерная затяжка может деформировать облицовку. После фиксации закрывают торцы, стыки и примыкания деталями, рассчитанными под толщину 20 мм.
Для позиции шириной 1000 мм, толщиной 20 мм, с облицовками 0.5/0.5 и цветом RAL 5005 нужно подтвердить радиус, направление укладки и состав доборов. Полное наименование сохраняют в спецификации, поскольку изменение любого из этих признаков затрагивает раскладку, крепление или внешний вид готового узла. Для данной конфигурации сначала контролируют схему разгрузки и подъема длинномерных элементов, после чего проверяют радиус и длину дуги по фактическому каркасу.
Перед расчетом передайте радиус, длину дуги и схему опор — этого достаточно для проверки раскладки для панели 1000×20 мм, 0.5/0.5, RAL 5005.
