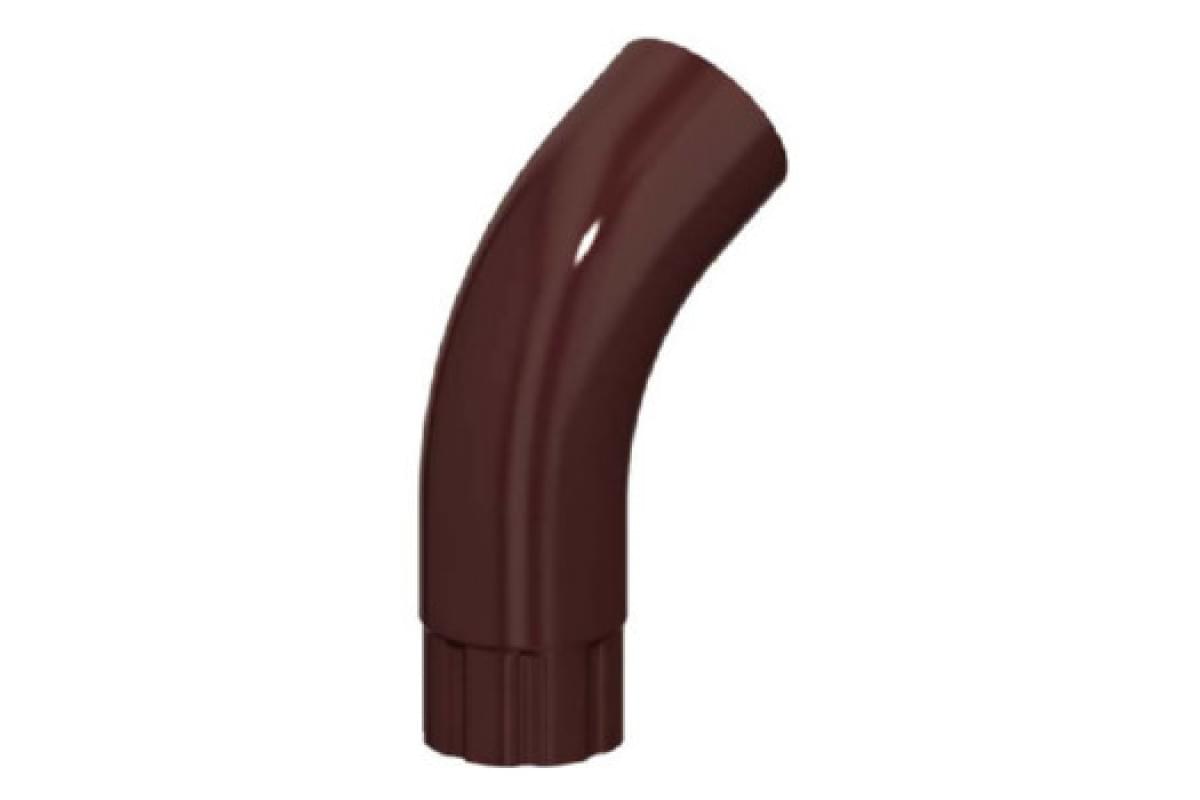

Колено трубы D90х60° GS Высокопрочный полиэстер двусторонний RAL8017

Эту позицию удобно включать в проект как отдельный поворотный узел водосточной трубы. Подтвержденные характеристики — формат 90×60, покрытие GS Высокопрочный полиэстер, двустороннее исполнение, цветовое обозначение RAL 8017; они нужны для проверки соединения, направления трассы и внешнего исполнения системы.

Исходные данные для проекта:

Проектное применение

На схеме каждый поворот отмечают отдельно и связывают с прямыми трубами того же участка. Диаметр D90 и угол 60° влияют на геометрию трассы, поэтому их сохраняют в спецификации вместе с двусторонним покрытием и RAL 8017.

Узел и сопряжения

Перед окончательной фиксацией собирают колено с соседними трубами, проверяют направление и положение относительно основания. Крепления располагают так, чтобы вес трубной линии не передавался на фасонную деталь как на самостоятельную опору.

Проектные преимущества:

• Полное исполнение можно перенести в спецификацию без сокращений
• Диаметр D90 и угол 60° дают точную привязку к поворотному узлу
• Двустороннее покрытие учитывается при комплектации соседних деталей
• RAL 8017 можно согласовать с другими окрашенными элементами системы
• Крепления трубы планируются с учетом реальной посадки колена
• Позицию удобно сравнивать с аналогами по геометрии и поверхности

Колено подходит проектному узлу, когда диаметр D90, поворот 60° и исполнение GS Высокопрочный полиэстер двусторонний RAL 8017 совпадают с принятой схемой водостока.
