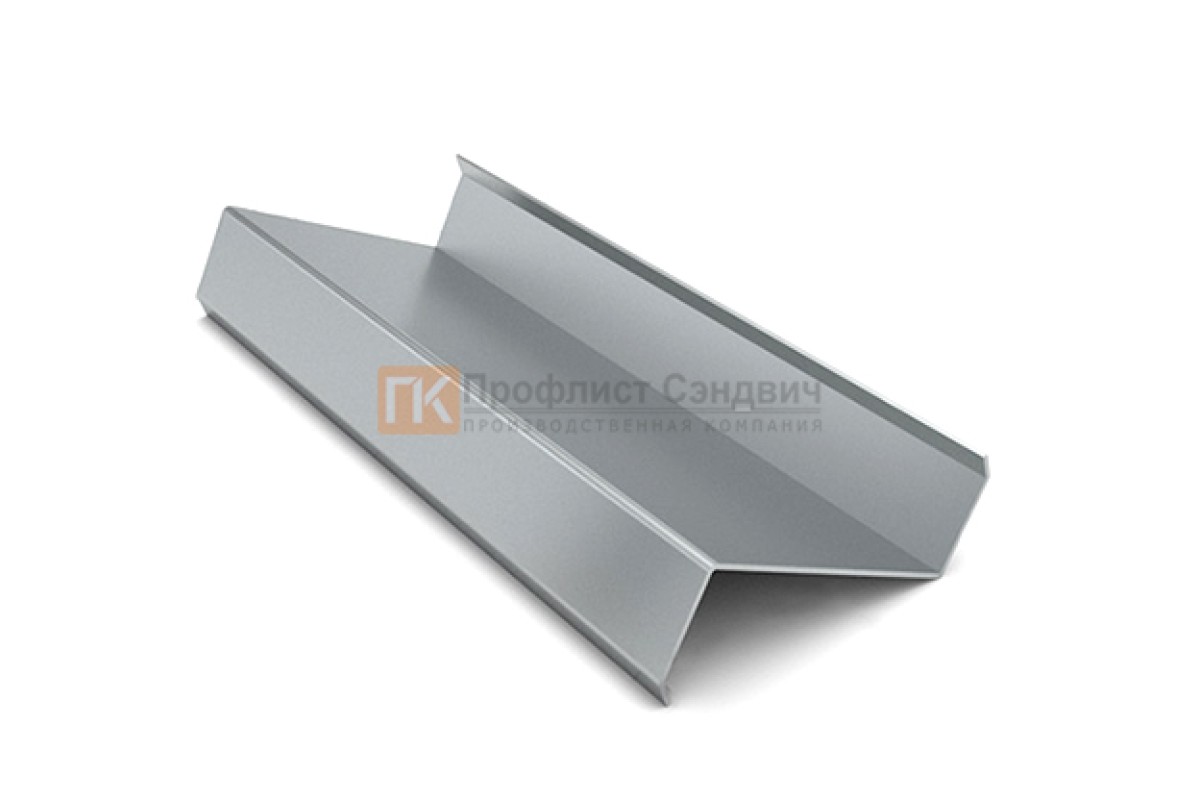

Z-образный профиль 250x75x3000-2,5 мм, оцинкованный
Профиль рассматривают вместе с крепежом, опорами и закрывающими элементами: высота стенки 250 мм, ширина полки 75 мм, длина 3000 мм, толщина металла 2,5 мм и оцинкованная поверхность. Позицию рассматривают для обрешетки, связевых линий, рамных вставок и опор под облицовку. В этой карточке основной акцент сделан на условиях эксплуатации. Данные позиции переносят в спецификацию без сокращений и округлений.
Исходные данные проектной позиции:
| Материал | Оцинкованный Z-образный профиль |

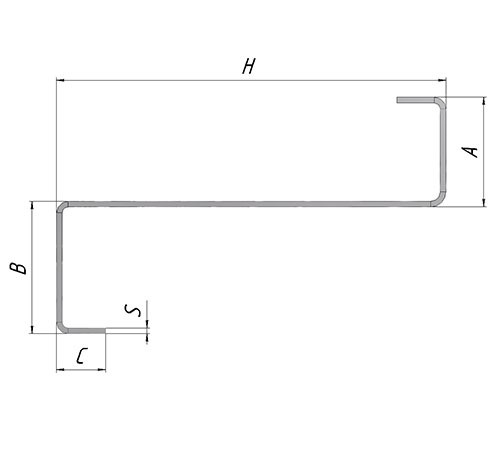

| Профиль / тип | Z-образное сечение 250×75 мм |
| Размер | Длина 3000 мм, толщина 2,5 мм |
| Покрытие | Оцинкованная поверхность без заявленного RAL |
| Назначение | Элемент металлической подсистемы по проектной схеме |
Использование данных в расчете
Перед заказом сверяют целые элементы, отрезки и соединительные зоны. Для профиля 250×75 мм в ведомости раздельно считают целые элементы, отрезки и зоны соединений. Толщину 2,5 мм не округляют до соседнего значения, а длину 3000 мм сверяют с реальными границами монтажной линии. Запас формируют по карте стыков, а не одинаковым процентом. Ориентацию Z-сечения, точки крепления и торцевые детали отмечают на чертеже отдельно.
Сопряжения в строительном узле
В составе узла профиль 250×75 мм может работать как прогон, элемент под облицовку или вторичная деталь рамы — конкретную роль задает проект. На краевых участках проверяют доступ к полке 75 мм и положение крепежа. Принудительное выправление детали не должно заменять корректировку основания. Разгрузку организуют так, чтобы не деформировать полки и не поцарапать цинковую поверхность. Профиль 250×75 мм устанавливают на подготовленные опоры, совмещая оси и контролируя разворот Z-сечения. Крепеж подбирают под металл 2,5 мм и материал основания; длину 3000 мм учитывают при подъеме и временной фиксации.
Преимущества для проектирования:
- Сечение 250×75 мм удобно переносить из чертежа в поэлементную ведомость — для сечения 250×75 мм, толщина 2,5 мм.
- Длина 3000 мм позволяет заранее распределить стыки по монтажным осям — для сечения 250×75 мм, толщина 2,5 мм.
- Толщина 2,5 мм фиксируется отдельно при выборе крепежной операции — для сечения 250×75 мм, толщина 2,5 мм.
- Оцинкованная поверхность согласуется с комплектующими без заявленного цветного RAL — для сечения 250×75 мм, толщина 2,5 мм.
- Z-образную геометрию ориентируют по направлению работы конкретного узла — для сечения 250×75 мм, толщина 2,5 мм.
- Мерные детали 250×75×3000-2,5 мм проще контролировать при приемке по маркировке.
Позицию 250×75×3000-2,5 мм передают в расчет без сокращения параметров. Совпадение сечения, толщины, длины и оцинкованного исполнения с чертежом позволяет связать профиль с опорами, крепежом и деталями примыкания до начала работ. Перед выпуском ведомости дополнительно сверяют маркировку и количество деталей на каждой оси.
Согласуйте оцинкованный профиль 250×75 мм с крепежом и местами стыков. Контрольная позиция: 250×75 мм, металл 2,5 мм.
