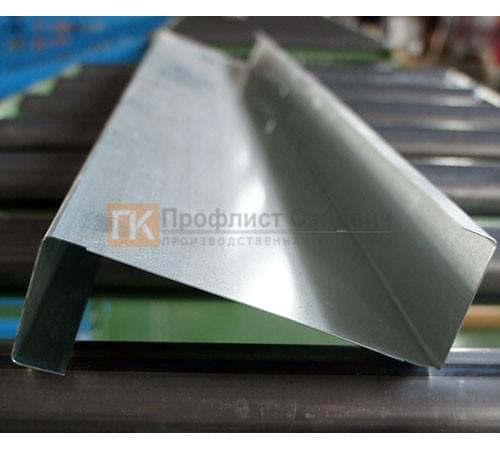

Z-образный профиль 150x75x3000-2,5 мм, оцинкованный

Эту позицию рассматривают как мерный элемент металлической подсистемы: высота стенки 150 мм, ширина полки 75 мм, длина 3000 мм, толщина металла 2,5 мм и оцинкованная поверхность. Позицию рассматривают для каркасных зданий, навесов, технических помещений и фасадных подсистем. В этой карточке основной акцент сделан на монтажной последовательности. Формат паспорта помогает проверить позицию до расчета, приемки и распределения по зонам.

Паспорт позиции:

Расшифровка рабочих параметров

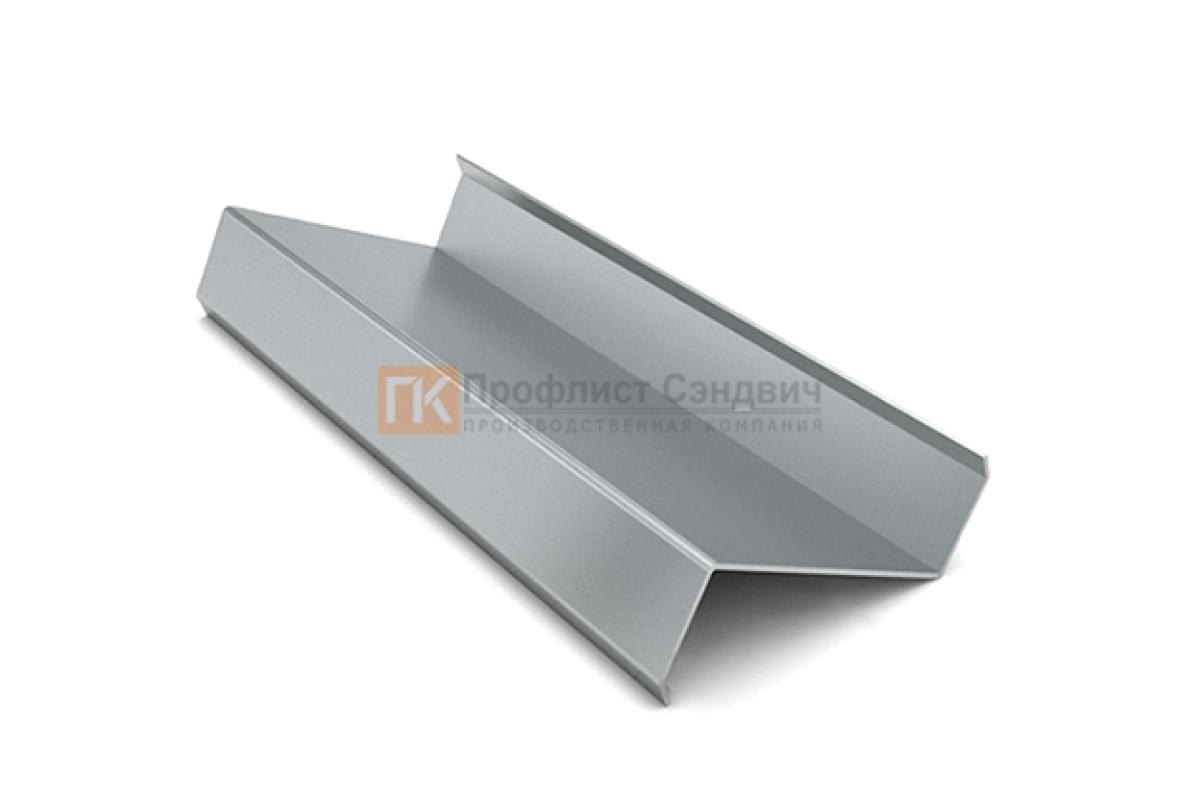

Z-образное сечение 150×75 мм образовано центральной стенкой и двумя смещенными полками, поэтому направление детали задают монтажной схемой. Толщина 2,5 мм должна совпадать с рабочей ведомостью: она влияет на способ сверления, крепежную операцию и стыковку, но не заменяет расчет узла. Мерная длина 3000 мм помогает заранее распределить соединения и уменьшить случайные подрезки. На монтаже сначала выверяют опорные линии и только затем выполняют окончательную фиксацию. Профиль 150×75 мм устанавливают на подготовленные опоры, совмещая оси и контролируя разворот Z-сечения. Крепеж подбирают под металл 2,5 мм и материал основания; длину 3000 мм учитывают при подъеме и временной фиксации. Профиль не смешивают с окрашенными деталями аналогичной геометрии. Параметры таблицы используют одновременно: изменение одного из них переводит деталь в другую строку спецификации.

Применение по паспорту:

• Каркасные линии с профилем 150×75 мм — для сечения 150×75 мм, толщина 2,5 мм.
• Подкровельные элементы длиной 3000 мм — для сечения 150×75 мм, толщина 2,5 мм.
• Подсистемы под листовую обшивку — для сечения 150×75 мм, толщина 2,5 мм.
• Навесы и технические сооружения — для сечения 150×75 мм, толщина 2,5 мм.
• Складские и производственные каркасы — для сечения 150×75 мм, толщина 2,5 мм.
• Монтажные пояса с оцинкованными соединителями — для сечения 150×75 мм, толщина 2,5 мм.
• Реконструкция участков с совпадающей геометрией — для сечения 150×75 мм, толщина 2,5 мм.
• Комплектация объекта по ведомости — для сечения 150×75 мм, толщина 2,5 мм.

Количество считают по монтажным осям, числу рядов и фактической длине участка. Для профиля 150×75 мм в ведомости раздельно считают целые элементы, отрезки и зоны соединений. Толщину 2,5 мм не округляют до соседнего значения, а длину 3000 мм сверяют с реальными границами монтажной линии. Запас формируют по карте стыков, а не одинаковым процентом. Позицию 150×75×3000-2,5 мм передают в расчет без сокращения параметров. Совпадение сечения, толщины, длины и оцинкованного исполнения с чертежом позволяет связать профиль с опорами, крепежом и деталями примыкания до начала работ.
