Z-образный профиль 150x45x3000-1,2 мм, оцинкованный

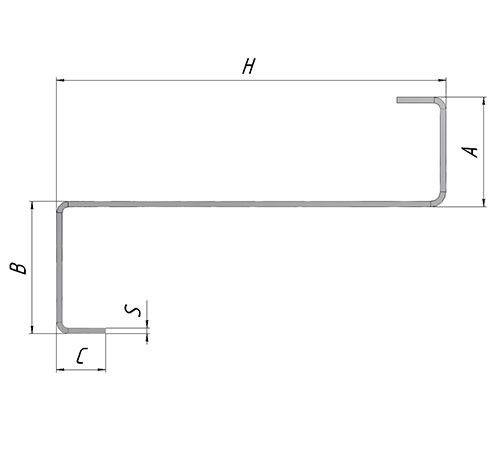

Конструкция Z-образного профиля

Для этой позиции важна точная привязка к монтажному узлу: высота стенки 150 мм, ширина полки 45 мм, длина 3000 мм, толщина металла 1,2 мм и оцинкованная поверхность. Позицию рассматривают для легких металлоконструкций с повторяемой геометрией деталей. В этой карточке основной акцент сделан на работе на объекте. Z-образное сечение 150×45 мм образовано центральной стенкой и двумя смещенными полками, поэтому направление детали задают монтажной схемой. Толщина 1,2 мм должна совпадать с рабочей ведомостью: она влияет на способ сверления, крепежную операцию и стыковку, но не заменяет расчет узла. Мерная длина 3000 мм помогает заранее распределить соединения и уменьшить случайные подрезки.

Конструктивные особенности:

• Z-форма задает смещенное положение полок профиля 150×45 мм — для сечения 150×45 мм, толщина 1,2 мм.
• Стенка высотой 150 мм формирует основной габарит — для сечения 150×45 мм, толщина 1,2 мм.
• Полка шириной 45 мм используется для сопряжения и крепления — для сечения 150×45 мм, толщина 1,2 мм.
• Толщина 1,2 мм участвует в выборе монтажной операции — для сечения 150×45 мм, толщина 1,2 мм.
• Длина 3000 мм определяет границы одной детали — для сечения 150×45 мм, толщина 1,2 мм.
• Оцинкованная поверхность требует аккуратной подрезки — для сечения 150×45 мм, толщина 1,2 мм.

Работа в составе узла

В составе каркасного узла профиль 150×45 мм крепится к основным элементам в точках, заданных проектом. На стыках учитывают доступ к обеим сторонам полки, положение крепежа и отсутствие принудительного изгиба. У края кровли, фасада или проема предусматривают закрытие торца и отвод влаги. При сборке контролируют параллельность полок и отсутствие принудительного скручивания. Профиль 150×45 мм устанавливают на подготовленные опоры, совмещая оси и контролируя разворот Z-сечения. Крепеж подбирают под металл 1,2 мм и материал основания; длину 3000 мм учитывают при подъеме и временной фиксации. При транспортировке между рядами используют прокладки, уменьшающие риск потертостей.

Потребность определяют по каждому монтажному поясу с учетом соединений. Для профиля 150×45 мм в ведомости раздельно считают целые элементы, отрезки и зоны соединений. Толщину 1,2 мм не округляют до соседнего значения, а длину 3000 мм сверяют с реальными границами монтажной линии. Запас формируют по карте стыков, а не одинаковым процентом. Позицию 150×45×3000-1,2 мм передают в расчет без сокращения параметров. Совпадение сечения, толщины, длины и оцинкованного исполнения с чертежом позволяет связать профиль с опорами, крепежом и деталями примыкания до начала работ.
