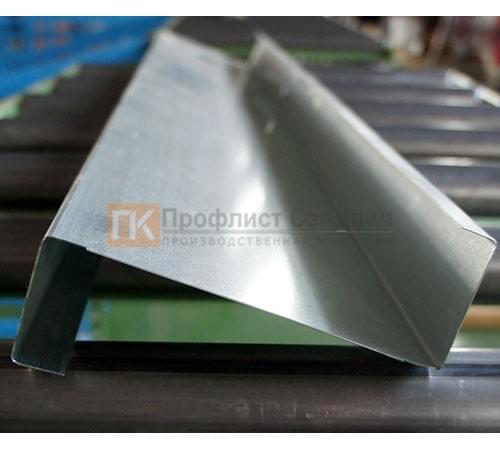

Z-образный профиль 100x45x3000-1,2 мм, оцинкованный

Ширина полки как расчетный ориентир

Профиль рассматривают вместе с крепежом, опорами и закрывающими элементами: высота стенки 100 мм, ширина полки 45 мм, длина 3000 мм, толщина металла 1,2 мм и оцинкованная поверхность. Позицию рассматривают для обрешетки, связевых линий, рамных вставок и опор под облицовку. В этой карточке основной акцент сделан на условиях эксплуатации. Ширина полки 45 мм влияет на размещение крепежа и сопряжение с соседними деталями.

Влияние размеров на раскладку:

Раскладка по каркасной линии

Для Z-профиля с полкой 45 мм раскладку выполняют по каркасу, а не по площади облицовки. Высота стенки 100 мм задает положение детали. Профили длиной 3000 мм распределяют по предусмотренным местам стыков. Перед заказом сверяют целые элементы, отрезки и соединительные зоны. Для профиля 100×45 мм в ведомости раздельно считают целые элементы, отрезки и зоны соединений. Толщину 1,2 мм не округляют до соседнего значения, а длину 3000 мм сверяют с реальными границами монтажной линии. Запас формируют по карте стыков, а не одинаковым процентом.

Преимущества расчетной геометрии:

• Мерные детали 100×45×3000-1,2 мм проще контролировать при приемке по маркировке.
• Полка 45 мм учитывается при размещении крепежа и сопряжении с соседним элементом — для сечения 100×45 мм, толщина 1,2 мм.
• Высота стенки 100 мм помогает отличить позицию от профилей другой серии — для сечения 100×45 мм, толщина 1,2 мм.
• Подрезки профиля длиной 3000 мм заранее выносят в карту раскроя — для сечения 100×45 мм, толщина 1,2 мм.
• Толщину металла 1,2 мм не смешивают в одной строке заказа с соседними вариантами — для сечения 100×45 мм, толщина 1,2 мм.
• Цинковую поверхность сохраняют аккуратной при хранении на сухих прокладках — для сечения 100×45 мм, толщина 1,2 мм.

Позицию 100×45×3000-1,2 мм передают в расчет без сокращения параметров. Совпадение сечения, толщины, длины и оцинкованного исполнения с чертежом позволяет связать профиль с опорами, крепежом и деталями примыкания до начала работ. Полку 45 мм и стенку 100 мм проверяют совместно. После резки металлическую стружку удаляют с поверхности, чтобы она не оставалась в местах контакта и водоотвода для профиля 100×45 мм толщиной 1,2 мм.
