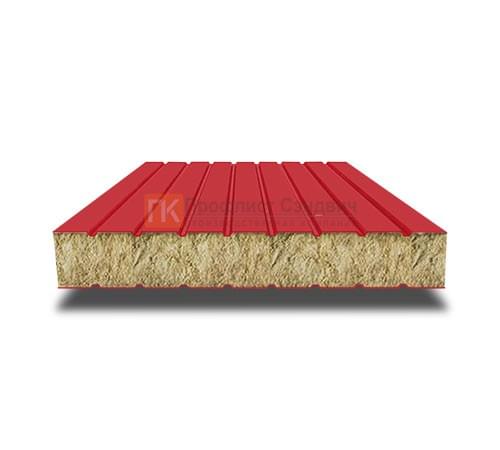

Сэндвич панели без замков с минеральной ватой, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL3020

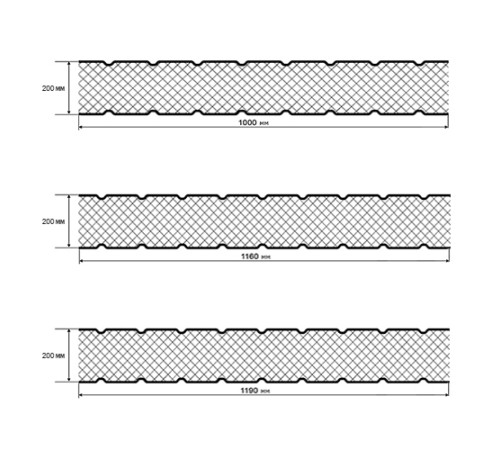

Конструкция беззамковой панели
Изделие представляет собой трехслойный элемент: снаружи расположены металлические облицовки 0.5/0.5, внутри — минеральная вата, а продольные кромки не образуют заводского замка. Ширина составляет 1000 мм, толщина — 200 мм, цветовое исполнение — RAL3020.
Функция каждого указанного параметра
Ширина 1000 мм задает модуль раскладки и помогает определить число элементов на участке; крайние полосы и положение швов проверяют до оформления заказа. Исполнение 200 мм влияет на положение лицевых плоскостей относительно каркаса и на размеры закрывающих профилей. Параметр металла 0.5/0.5 используют при согласовании саморезов, шайб и инструмента для аккуратной обработки кромок. Код RAL3020 задает цвет облицовок и служит ориентиром при подборе наружных планок, видимого крепежа и соседних металлических деталей. Отсутствие замка определяет необходимость самостоятельной детали соединения.
Конструктивные особенности:
- Трехслойное строение объединяет две облицовки и прямо указанный минераловатный сердечник.
- Ширина 1000 мм задает повторяемый размер по рабочей плоскости.
- Толщина 200 мм определяет глубину углов, торцов и примыканий.
- Облицовки 0.5/0.5 учитывают при креплении и обработке кромок.
- RAL3020 связывает панель с видимыми закрывающими элементами.
- Беззамковый стык должен иметь проектное решение по фиксации и наружному оформлению.
Работа в составе конструктивного узла
Поскольку в наименовании указано исполнение без замков, продольное соединение не следует считать самоформирующимся. Его конфигурацию, зазор, закрывающую деталь и способ герметизации определяют в рабочем узле. До начала установки проверяют прямолинейность каркаса: отклонение основания сразу отражается на ширине шва и внешнем ритме плоскости. Панель соединяют с каркасом, затем оформляют цоколь, углы, верхнее завершение и проемы. Все размеры деталей проверяют по фактическому положению лицевых плоскостей.
Итоговая пригодность панели определяется совпадением размера 1000×200 мм с раскладкой и узлами конкретного объекта. В документации сохраняют облицовки 0.5/0.5 и цвет RAL3020. Конструктивный выбор подтверждают после проверки основания и полного состава сопряжений.
Подберите узел соединения под геометрию панели и расположение каркаса. Зафиксируйте RAL3020, облицовки 0.5/0.5 и схему соединений.
