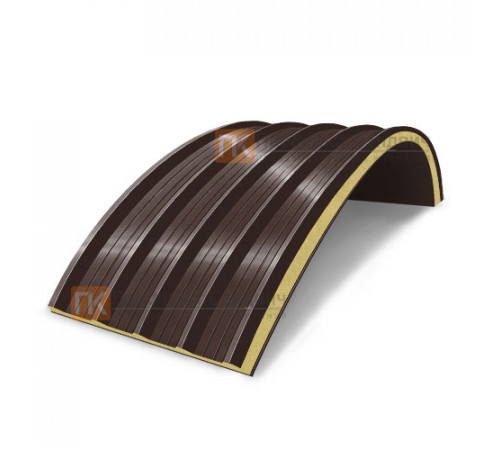

Сэндвич-панели арочные с пенополиуретаном, ширина 1000 мм, толщина 50 мм, 0.5/0.5, RAL8017
Позиция — 1000×50 мм, RAL 8017. Материал применяют на криволинейных участках, где геометрию нельзя заменять набором случайно изогнутых плоских элементов. В проекте позицию рассматривают как элемент утепленного арочного контура. Ширина составляет 1000 мм, толщина — 50 мм; металлические облицовки заданы сочетанием 0.5/0.5, а поверхность выполнена в RAL 8017.
Исходная карточка элемента:
| Материал | Арочная сэндвич-панель с пенополиуретановым заполнением |
| Профиль / тип | Криволинейный панельный элемент утепленного контура |
| Размер | Ширина 1000 мм, толщина 50 мм, облицовки 0.5/0.5 |
| Покрытие | Цветовое исполнение RAL 8017 |
| Назначение | Формирование радиусной ограждающей поверхности |
Работа параметров в ведомости
Ширину 1000 мм используют при разбивке ряда по длине дуги. Толщину 50 мм учитывают при подборе крепежа, торцевых планок и переходных деталей. Раскладку выполняют с учетом продольных соединений, торцевых границ, переходов к плоским участкам и мест примыкания. Размеры не заменяют проверку радиуса и длины каждого элемента. Для RAL 8017 формируют связанную ведомость планок и видимых деталей, а облицовки 0.5/0.5 учитывают при подъеме и обработке кромок.
Узел и сопряжения
Слоистая конструкция работает как единый элемент, поэтому кромки и торцы защищают сразу после обработки. Пенополиуретан расположен между облицовками 0.5/0.5; при подрезке сохраняют целостность слоистой конструкции. Поверхность RAL 8017 связывают с наружными планками и видимыми деталями. На границе с торцом, стеной или плоской частью покрытия предусматривают переходную деталь. Толщина 50 мм влияет на высоту сопряжения, ширина 1000 мм — на положение ближайшего стыка.
Плюсы проектной сверки:
- Раскладка панели 1000×50 мм, RAL 8017 рассчитывается до выхода на арочный участок.
- Торцевые детали для 1000×50 мм, RAL 8017 связываются с полной толщиной элемента.
- Маркировка 1000×50 мм, RAL 8017 упрощает распределение материала по захваткам.
- Наружные планки для 1000×50 мм, RAL 8017 комплектуются по единой цветовой ведомости.
- Арочная форма 1000×50 мм, RAL 8017 включается в проект как готовый криволинейный элемент.
- Доборы для 1000×50 мм, RAL 8017 рассчитываются по фактическим границам и переходам.
Позиция подходит при совпадении арочной геометрии, пенополиуретанового заполнения, ширины 1000 мм и толщины 50 мм с выбранным узлом. Облицовки 0.5/0.5 и RAL 8017 фиксируют вместе с основной строкой. Временное хранение организуют на ровных опорах с защитой поверхности и свободным доступом к нужной очереди монтажа.
Подготовьте схему дуги и комплектующие под 1000×50 мм, облицовки 0.5/0.5, RAL 8017.
