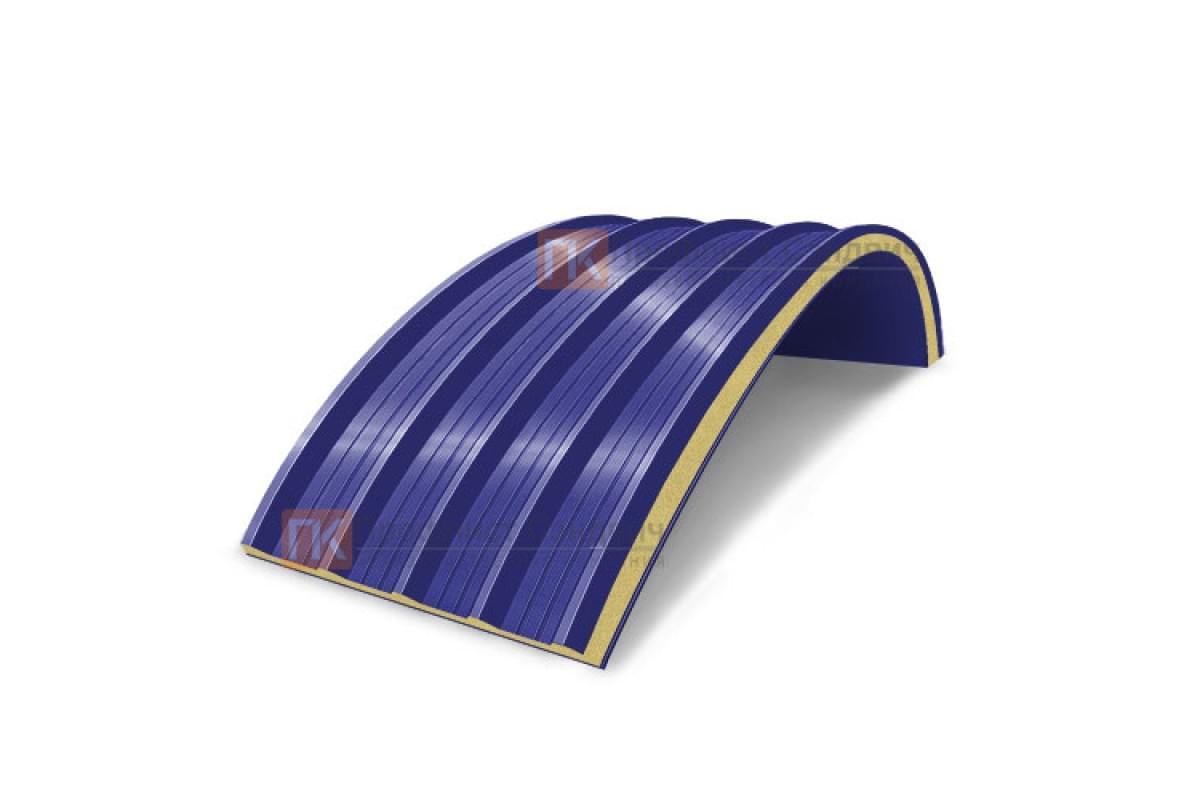

Сэндвич-панели арочные с пенополиуретаном, ширина 1000 мм, толщина 120 мм, 0.5/0.5, RAL5002
Позиция — 1000×120 мм, RAL 5002. В составе ограждающей системы изделие работает как слоистый криволинейный элемент с двумя металлическими поверхностями. В проекте позицию рассматривают как элемент утепленного арочного контура. Размерная часть включает 1000 мм по ширине и 120 мм по толщине, схема металла — 0.5/0.5, цвет поверхности — RAL 5002.
Исходные данные для проекта:
| Материал | Арочная сэндвич-панель с пенополиуретановым заполнением |
| Профиль / тип | Криволинейный панельный элемент утепленного контура |
| Размер | Ширина 1000 мм, толщина 120 мм, облицовки 0.5/0.5 |
| Покрытие | Цветовое исполнение RAL 5002 |
| Назначение | Формирование радиусной ограждающей поверхности |
Привязка позиции к чертежу
Ширину 1000 мм используют при разбивке ряда по длине дуги. Толщину 120 мм учитывают при подборе крепежа, торцевых планок и переходных деталей. Положение стыков проверяют относительно опор, проемов и сложных сопряжений, чтобы узкая подрезка не попала в нагруженный узел. Размеры не заменяют проверку радиуса и длины каждого элемента. Для RAL 5002 формируют связанную ведомость планок и видимых деталей, а облицовки 0.5/0.5 учитывают при подъеме и обработке кромок.
Узел и сопряжения
Две металлические поверхности закрывают внутренний слой, а открытые после подрезки зоны оформляют предусмотренными деталями. Пенополиуретан расположен между облицовками 0.5/0.5; при подрезке сохраняют целостность слоистой конструкции. Поверхность RAL 5002 связывают с наружными планками и видимыми деталями. На границе с торцом, стеной или плоской частью покрытия предусматривают переходную деталь. Толщина 120 мм влияет на высоту сопряжения, ширина 1000 мм — на положение ближайшего стыка.
Проектные преимущества:
- Пенополиуретановый слой панели 1000×120 мм, RAL 5002 закрыт металлическими поверхностями.
- Маркировка 1000×120 мм, RAL 5002 упрощает распределение материала по захваткам.
- Торцевые детали для 1000×120 мм, RAL 5002 связываются с полной толщиной элемента.
- Модификацию 1000×120 мм, RAL 5002 можно сравнить с соседними строками без смешения параметров.
- Арочная форма 1000×120 мм, RAL 5002 включается в проект как готовый криволинейный элемент.
- Раскладка панели 1000×120 мм, RAL 5002 рассчитывается до выхода на арочный участок.
Позиция подходит при совпадении арочной геометрии, пенополиуретанового заполнения, ширины 1000 мм и толщины 120 мм с выбранным узлом. Облицовки 0.5/0.5 и RAL 5002 фиксируют вместе с основной строкой.
Сопоставьте 1000×120 мм, облицовки 0.5/0.5, RAL 5002 с чертежом арочного узла.
