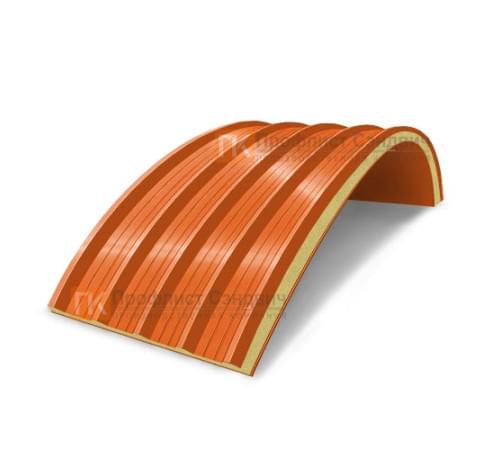

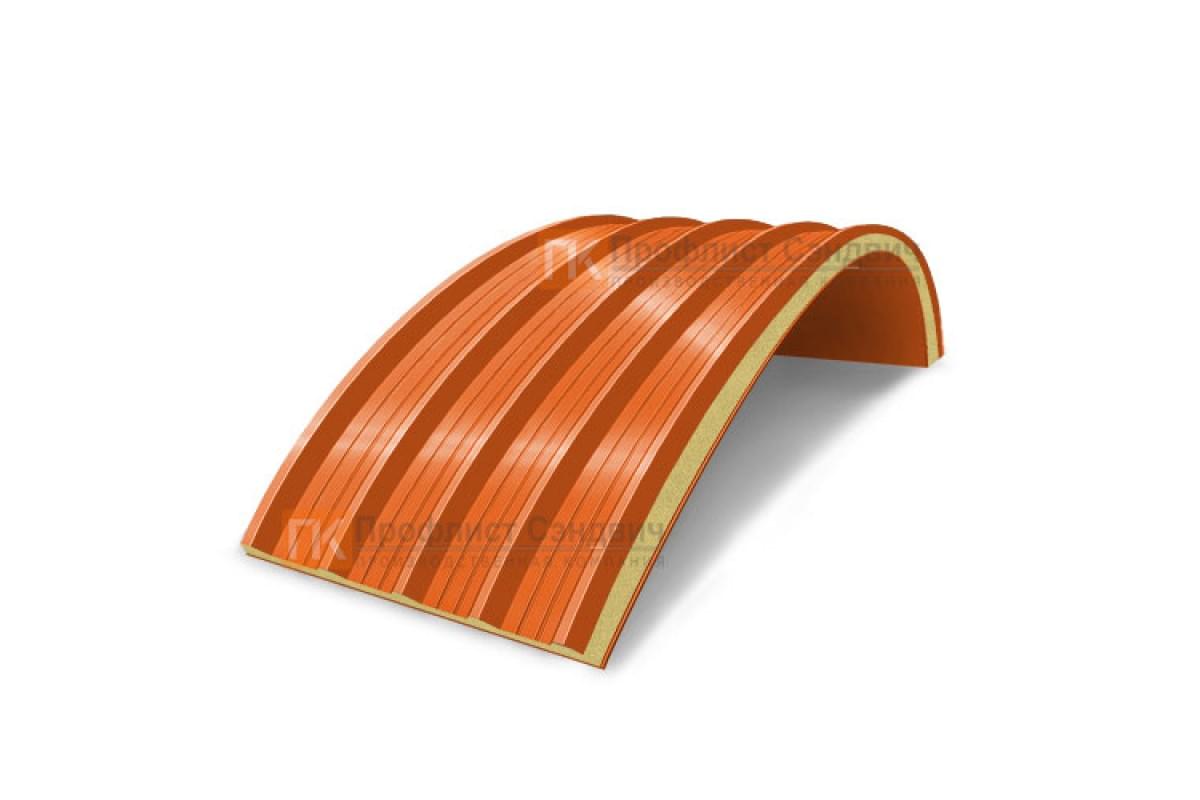

Сэндвич-панели арочные с пенополиуретаном, ширина 1000 мм, толщина 120 мм, 0.5/0.5, RAL2004
Конструктивная схема позиции
Позиция — 1000×120 мм, RAL 2004. Изделие относится к арочным сэндвич-панелям: между металлическими облицовками 0.5/0.5 расположен пенополиуретановый слой, общая толщина составляет 120 мм, ширина — 1000 мм. Наружное исполнение обозначено RAL 2004. Криволинейная форма включает элемент в радиусный контур по проектной опорной схеме.
Роль элементов конструкции
Арочная геометрия определяет положение панели на дуге; ширина 1000 мм используется в раскладке; толщина 120 мм влияет на торцы и крепеж. Облицовки 0.5/0.5 формируют поверхности, пенополиуретан находится между ними, RAL 2004 задает цвет видимых доборов.
Рабочие свойства конструкции:
- Раскладка панели 1000×120 мм, RAL 2004 рассчитывается до выхода на арочный участок.
- Торцевые детали для 1000×120 мм, RAL 2004 связываются с полной толщиной элемента.
- Арочная форма 1000×120 мм, RAL 2004 включается в проект как готовый криволинейный элемент.
- Модификацию 1000×120 мм, RAL 2004 можно сравнить с соседними строками без смешения параметров.
- Наружные планки для 1000×120 мм, RAL 2004 комплектуются по единой цветовой ведомости.
- Пенополиуретановый слой панели 1000×120 мм, RAL 2004 закрыт металлическими поверхностями.
Сопряжение с опорами и доборами
Соседние элементы ставят с постоянной проверкой линии стыка и положения относительно разметки опор. Крепеж подбирают под толщину 120 мм и материал основания, не допуская избыточного обжатия облицовок 0.5/0.5. Покрытие RAL 2004 защищают от стружки и грубого контакта с инструментом. Ширину 1000 мм используют при разбивке ряда по длине дуги. Толщину 120 мм учитывают при подборе крепежа, торцевых планок и переходных деталей. В расчет отдельно включают стартовые, торцевые и переходные детали, поскольку их число не выводится из общей площади панелей. Торцевые и переходные детали проектируют с учетом полной толщины панели и направления дуги; места крепления не назначают без проверки основания.
Конструктивный подбор выполняют для конкретного участка, сопоставляя арочную форму, ширину 1000 мм, толщину 120 мм, металл 0.5/0.5 и RAL 2004. Позиция рассматривается вместе с каркасом, крепежом, стыками, закрытием кромок и переходами. Участки возле проемов и примыканий размечают заранее, чтобы стык не оказался в неудобной зоне. Схему опирания и крепления принимают по проекту; характеристики карточки не заменяют расчет конструкции. Обработанные торцы не оставляют открытыми до следующего этапа работ, а закрывают по принятой схеме.
Согласуйте подрезку и наружные детали для 1000×120 мм, облицовки 0.5/0.5, RAL 2004.
