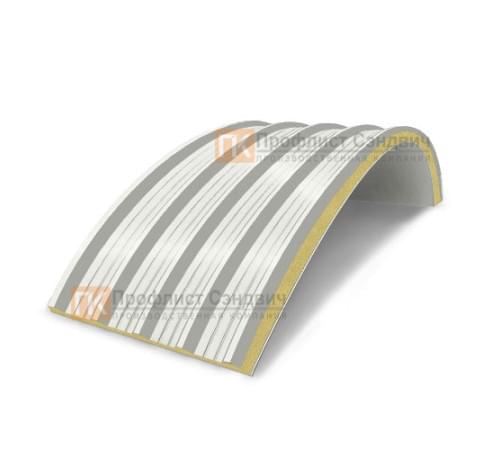

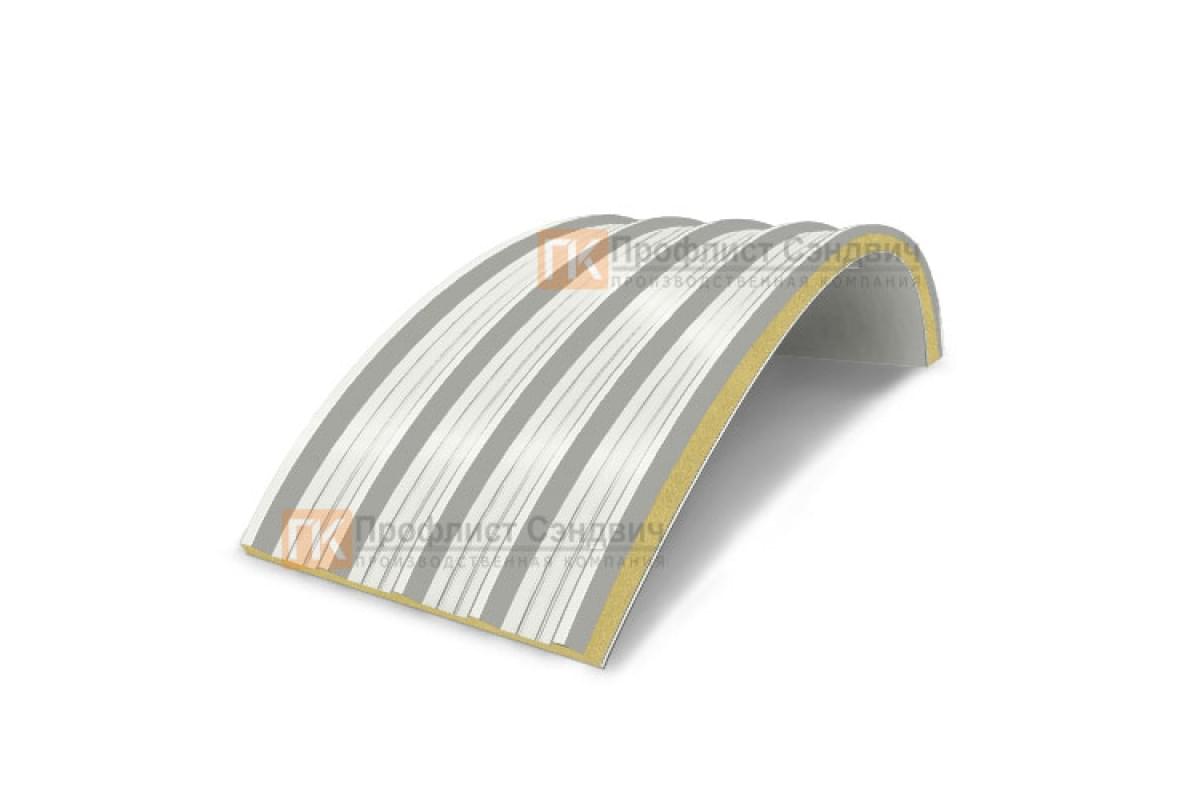

Сэндвич-панели арочные с пенополиизоциануратом, ширина 1200 мм, толщина 60 мм, 0.5/0.5, RAL9003
Ширина как расчетный параметр
Ведомость ограждающих элементов содержит вариант с пенополиизоциануратом и кодом RAL9003; размеры — 1200 × 60 мм, облицовки — 0.5/0.5. Номинальная ширина 1200 мм позволяет сопоставить ряд изделий с размером покрываемой полосы, но не подменяет рабочую ширину соединения. Схему опирания нельзя выбирать только по ширине; проверяют согласование с конструкцией каркаса и схемой крепления. При планировании поставки отмечают, на какую сторону арочного покрытия приходится видимая цветовая поверхность. Количество продольных стыков зависит от раскладки и действительной полезной ширины после соединения кромок.
Параметры раскладки:
| Количество элементов | Для ширины 1200 мм подсчет ведут по развертке и полезному стыку |
| Стыки | Продольные соединения учитывают по реальной схеме рядов, без округления по номиналу |
| Подрезка | Крайние элементы и защищаемые кромки проверяют до подготовки заказа |
| Доборы | Для толщины 60 мм отдельно согласуют высоту планок и форму примыкания |
Раскладка по плоскости
Схему раскладки строят по рабочему покрытию каждого элемента, уточняя полезный размер отдельно от номинальной ширины 1200 мм. Крайние зоны проверяют по фактической геометрии, чтобы заранее определить необходимость подрезки и закрывающих деталей. Потребность в изделиях подтверждают после проверки ширины покрытия и принятого способа оформления крайнего ряда. Ширина 1200 мм используется для предварительного счета изделий, но окончательное количество зависит от монтажного стыка и крайних участков.
Практические особенности:
- Проверка потребности в крепеже — RAL9003/60/1200
- Подготовка схемы крайних подрезок — RAL9003/60/1200
- Учет числа продольных соединений на дуге — для радиусного контура
- Разметка положения первого ряда — RAL9003/60/1200
- Сопоставление ведомости рядов с чертежом — на границе покрытия
- Корректировка комплекта фасонных деталей — в составе арочной оболочки
Для каждой партии полезно сверить чертёж раскладки с ведомостью размеров, чтобы не смешать разные толщины и обозначения RAL. Длинные и короткие участки арочного контура считают отдельно, даже когда цвет и пакет панели совпадают. Количество рядов рассчитывают по развёрнутой поверхности арки; подмена длины дуги прямолинейным пролётом исказит ведомость. При разбивке на монтажные захватки учитывают сопряжение торцов, размещение стыков и направление движения бригады.
Проверьте состав материала для первой монтажной захватки; для позиции 1200 мм, 60 мм, RAL9003 отдельного внимания требует крайний ряд.
