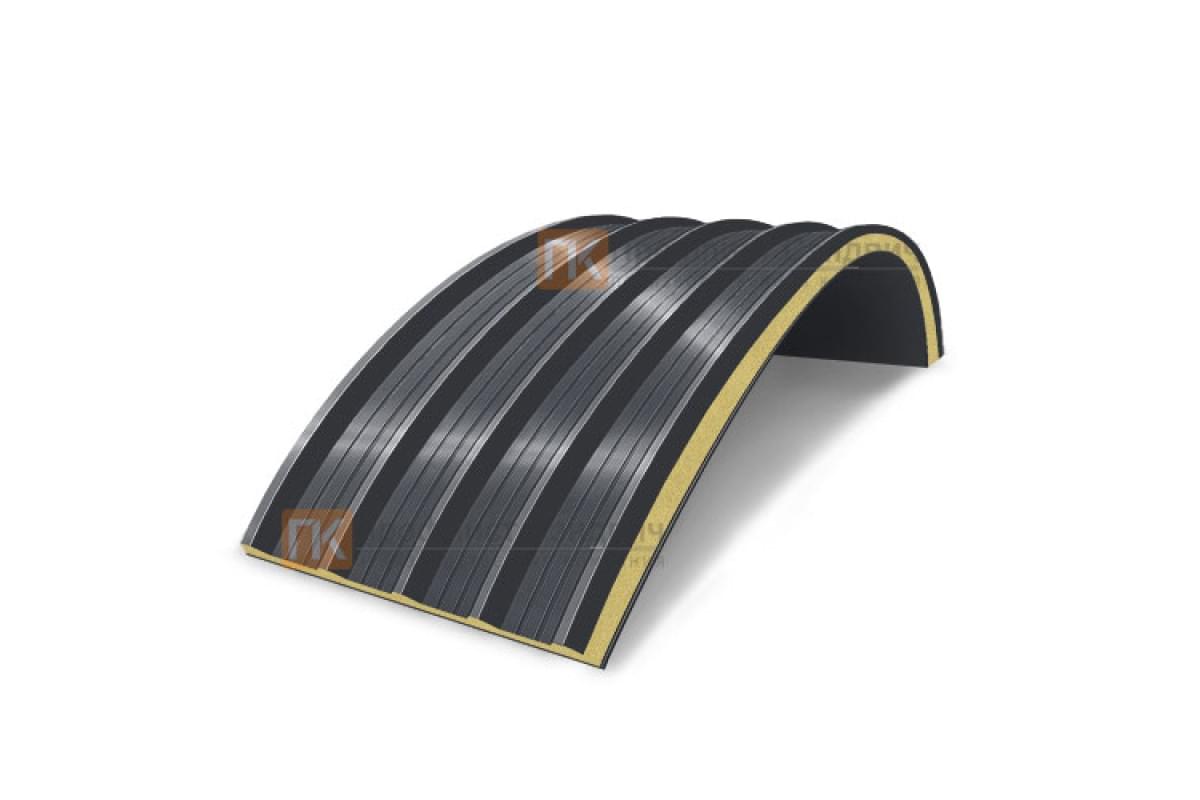

Сэндвич-панели арочные с пенополиизоциануратом, ширина 1200 мм, толщина 60 мм, 0.5/0.5, RAL7024
В арочном ограждении рассматривается позиция 1200 мм / 60 мм с пенополиизоциануратом; облицовки обозначены 0.5/0.5, цвет — RAL7024. В чертежах отражают радиусную ось, линии опирания, направление укладки и условные обозначения сопряжений. Для толщины 60 мм проверяют соответствие проектного разреза выбранному типоразмеру и высоте обрамляющих планок. Для проверки узла сопоставляют сборочный чертёж, разрез панели и перечень комплектующих, а не только общую площадь ограждения.
Исходные данные для проекта:
| Материал | Арочная сэндвич-панель с сердечником из пенополиизоцианурата |
| Профиль / тип | Арочная панель для криволинейного ограждающего контура; облицовки 0.5/0.5 |
| Размер | Ширина 1200 мм, толщина 60 мм; облицовки 0.5/0.5 |
| Покрытие | Цветовое исполнение RAL7024; состав покрытия уточняют по документации |

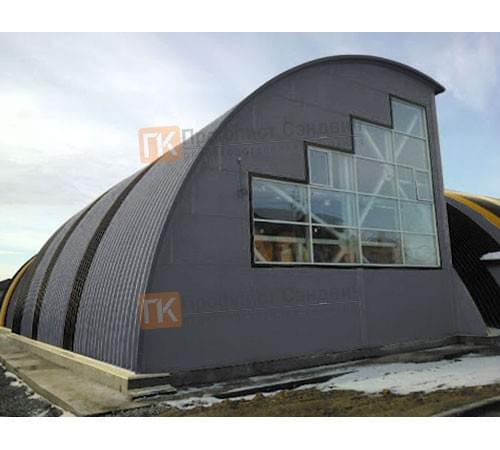

| Назначение | Формирование арочного участка в ограждающем контуре каркасного сооружения |
Проектное применение
Длинные и короткие участки арочного контура считают отдельно, даже когда цвет и пакет панели совпадают. В материальной ведомости оставляют отдельные позиции для концевых планок, элементов примыкания и крепежа. При разбивке на монтажные захватки учитывают сопряжение торцов, размещение стыков и направление движения бригады.
Узел и сопряжения
Доборные детали должны соответствовать толщине 60 мм и форме края, а не только согласованному цвету. Крепежные отверстия и зоны прижима размещают в соответствии с технической схемой конкретной панели. Для линии соединения заранее определяют требуемую конфигурацию замка, уплотнения и доступ для монтажного инструмента.
Преимущества для спецификации:
- Фиксация облицовок 0.5/0.5 в спецификации — RAL7024/60/1200
- Привязка крепежа к подтвержденному основанию — на границе покрытия
- Учет оформления торцевых переходов — в зоне крайнего ряда
- Контроль расхождений между чертежом и ведомостью — в монтажной ведомости
- Сверка конструкции замка с проектом — RAL7024/60/1200
- Отображение ширины 1200 мм на развертке покрытия — с учетом проектных осей
Ведомость изделий должна соответствовать действующим чертежам, а список доборов — фактическим краям покрытия. Проверка проекта до поставки помогает отделить геометрические вопросы от вопросов цвета и комплектации. Само совпадение внешнего вида не доказывает пригодности изделия для определенного участка конструкции.
Проверьте состав материала для первой монтажной захватки; для позиции 1200 мм, 60 мм, RAL7024 отдельного внимания требует крайний ряд.
