Сэндвич-панели арочные с пенополиизоциануратом, ширина 1200 мм, толщина 20 мм, 0.5/0.5, RAL6018

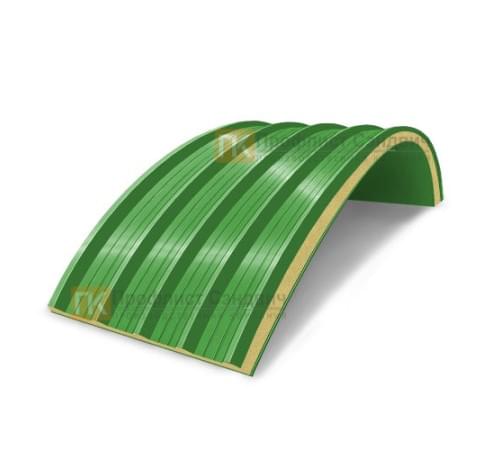

Конструкция арочного элемента

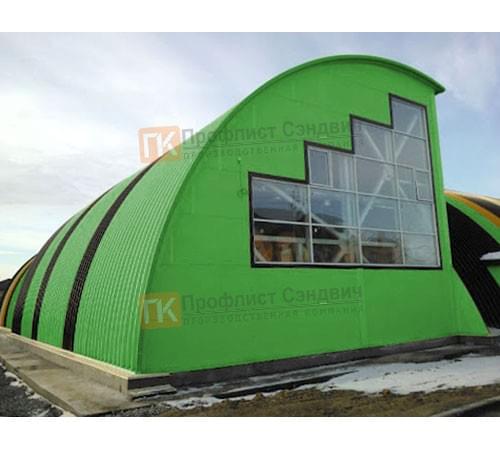

Арочная позиция 1200×20 мм с облицовками 0.5/0.5 и покрытием RAL 6018 рассматривается как отдельный элемент монтажного узла. Когда требуется собрать участок арочной оболочки производственного пролёта, позицию оценивают как трёхслойный элемент с заданной дуговой геометрией. Позиция имеет ширину 1200 мм и толщину 20 мм; наружная и внутренняя металлические облицовки заданы сочетанием 0.5/0.5, а вариант окраски зафиксирован кодом RAL 6018.
Функция параметров позиции
Раскладку начинают с фактической длины дуги и модуля 1200 мм. Количество элементов считают по покрываемой поверхности, отдельно оставляя крайние зоны, где возможна подрезка. Толщина 20 мм и облицовки 0.5/0.5 учитываются при подборе длины крепежа, а RAL 6018 переносят в ведомость доборов.
Конструктивные особенности:
- Арочная геометрия формирует рабочую поверхность элемента 1200×20 мм.
- Толщина 20 мм участвует в подборе крепежа и глубины примыканий RAL 6018.
- Ширина 1200 мм определяет исходный модуль и количество продольных соединений.
- Облицовки 0.5/0.5 образуют обе поверхности панели с сердечником из пенополиизоцианурата.
- Покрытие RAL 6018 учитывается в комплекте планок и видимых крепёжных деталей.
- Торцы и края исполнения 1200/20/0.5/0.5 закрываются в соответствии с узлом.
Работа в составе узла
Каркас предварительно обследуют по радиусу, шагу опор и состоянию мест крепления. При установке панели толщиной 20 мм усилие распределяют по элементу, не используя облицовку как точку рычага. Ширина 1200 мм контролируется по осям стыков; покрытие RAL 6018 и листы 0.5/0.5 требуют аккуратной подрезки без перегрева кромки.
Подбор начинают не с оттенка, а с геометрии арочного участка и конструкции каркаса. Радиус изделия и длина панели не следуют из обозначения, поэтому их сопоставляют с чертежом отдельно от параметров 1200 мм, 20 мм и RAL 6018. Для исключения пересорта маркировку RAL 6018 проверяют вместе с толщиной 20 мм и шириной 1200 мм непосредственно перед подачей элемента к месту установки.
Подготовьте чертёж арочного узла для проверки позиции 1200 мм, 20 мм, 0.5/0.5, RAL 6018.
