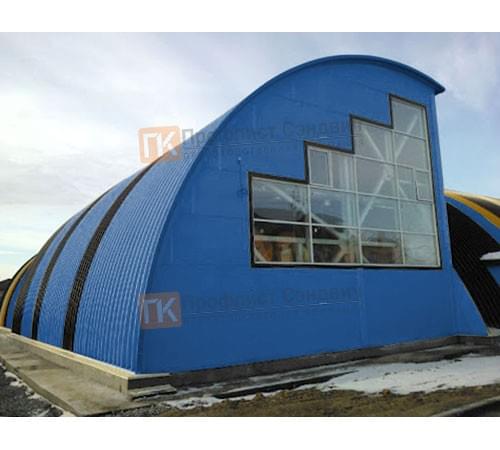

Сэндвич-панели арочные с пенополиизоциануратом, ширина 1000 мм, толщина 40 мм, 0.5/0.5, RAL5005
Как устроен материал
Изделие с PIR-сердечником маркировано RAL5005; для него указаны ширина 1000 мм, толщина 40 мм и облицовки 0.5/0.5. Изменение высоты пакета влияет на размеры примыканий; поэтому раскрой фасонных деталей привязывают к выбранному типоразмеру. На чертеже необходимо различать толщину панели и параметры облицовок: эти данные не заменяют друг друга при подборе крепежных изделий. Важны непрерывность ограждающего контура, отсутствие незакрытых торцов и точная подгонка стыковых поверхностей. Стыковая зона должна быть совместима с конструкцией именно поставляемой панели; профиль замка и размеры соединений уточняют по документации.
Функция каждого параметра
При сравнении материалов отделяют геометрический размер панели от ширины ее фактического перекрытия. Точная высота конструкции формируется с учетом выбранной панели и предусмотренных под нее монтажных деталей. Толщина 40 мм влияет на общую высоту элемента и размеры сопрягаемых деталей, но не задает автоматически допустимый пролет.
Устройство соединений:
- Фасонные детали на границах оболочки — RAL5005/40/1000
- Формирование радиусной поверхности элементов — при проверке монтажного узла
- Внутренний слой из пенополиизоцианурата — для радиусного контура
- Продольные соединения по схеме изделия — на стадии комплектования
- Облицовки 0.5/0.5 по обеим сторонам пакета — по фактической схеме опор
- Опирание на проверенные линии каркаса — перед разбивкой рядов
Работа в составе узла
Доборные детали должны соответствовать толщине 40 мм и форме края, а не только согласованному цвету. Контроль соединений проводят до закрытия доступа последующими элементами, особенно в участках сложной геометрии. Тип примыкания определяют по фактическому месту установки, а не по универсальной схеме для плоской кровли. Схема узла включает положение фасонной детали, линию опирания, крепеж и предусмотренную герметизацию.
После согласования типоразмера формируют ведомость узлов, в которой отдельными позициями проходят крепеж и фасонные детали. Для принятия решения требуется сопоставить геометрию арки, параметры панели и реальные условия крепления. При приемке сопоставляют фактическую маркировку изделий с согласованной спецификацией и монтажными участками. Технически обоснованный выбор опирается на схему опор, узлы примыкания и спецификацию конкретной позиции.
Убедитесь в совпадении товарной маркировки и проекта покрытия; для позиции 1000 мм, 40 мм, RAL5005 отдельного внимания требует согласование узлов.
