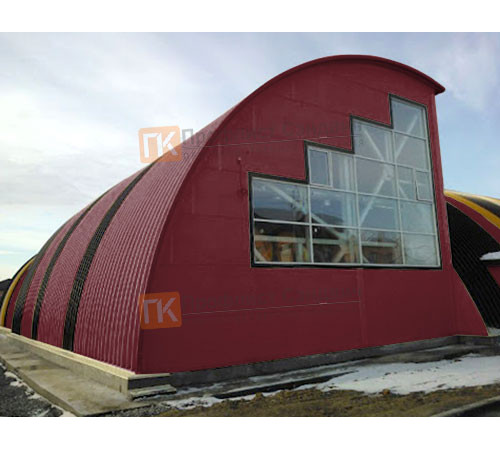

Сэндвич-панели арочные с пенополиизоциануратом, ширина 1000 мм, толщина 30 мм, 0.5/0.5, RAL3005
Строительная задача
В арочном ограждении рассматривается позиция 1000 мм / 30 мм с пенополиизоциануратом; облицовки обозначены 0.5/0.5, цвет — RAL3005. Для вспомогательных зданий также требуется единая схема укладки и комплект сопрягающих деталей. На объектной стадии контролируют не только поставку основного материала, но и доступность специальных планок для криволинейных границ. При реконструкции следует проверить существующую геометрию и состояние опор, а не ориентироваться на размеры прежней обшивки. При использовании на ограждающем контуре проектировщик проверяет расчетную схему и назначение каждой панели.
Как эта позиция решает задачу
В чертежах отражают радиусную ось, линии опирания, направление укладки и условные обозначения сопряжений. Цветовой код фиксируют как отдельный реквизит проекта, особенно при наличии соседних конструкций с отличающейся отделкой. От проектировщика требуется подтверждение соответствия выбранной системы реальным нагрузкам и условиям ее эксплуатации.
Что закладывают в проект:
- Сохранение цветового кода RAL3005 в маркировке — по спецификации сооружения
- Привязка монтажной последовательности к каркасу — с сохранением маркировки
- Отображение параметра облицовок 0.5/0.5 в заявке — RAL3005/30/1000
- Контроль соответствия проектной дуге — RAL3005/30/1000
- Согласование толщины 30 мм со смежными узлами — по фактической схеме опор
- Предварительная проверка разметки рядов — RAL3005/30/1000
Техническое описание

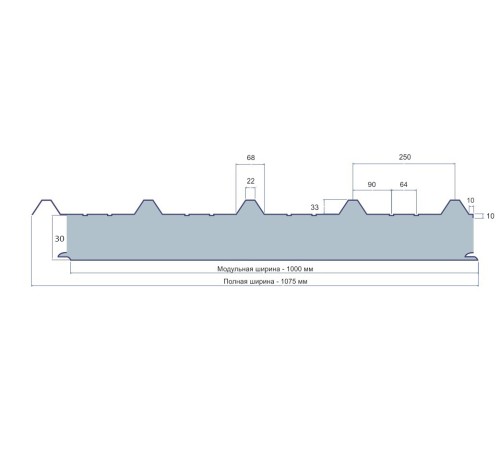

На чертеже необходимо различать толщину панели и параметры облицовок: эти данные не заменяют друг друга при подборе крепежных изделий. Сердечник из пенополиизоцианурата образует внутренний слой, а металлические обшивки воспринимают условия наружной и внутренней сторон узла. Для изогнутой панели проверяют соответствие заводской геометрии проектному радиусу, не заменяя такой контроль расчетом только по хорде.
Ведомость изделий должна соответствовать действующим чертежам, а список доборов — фактическим краям покрытия. Параметры 0.5/0.5 и RAL3005 проверяют одновременно с толщиной, поскольку все обозначения относятся к одной товарной позиции. При работе с радиусной оболочкой окончательное количество уточняют по развёртке и подтвержденному профилю соединения. Технически обоснованный выбор опирается на схему опор, узлы примыкания и спецификацию конкретной позиции.
Уточните материал опоры до выбора схемы крепления; для позиции 1000 мм, 30 мм, RAL3005 отдельного внимания требует проверка направления монтажа.
