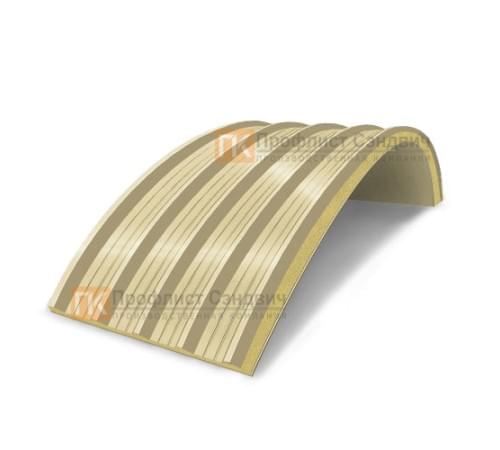

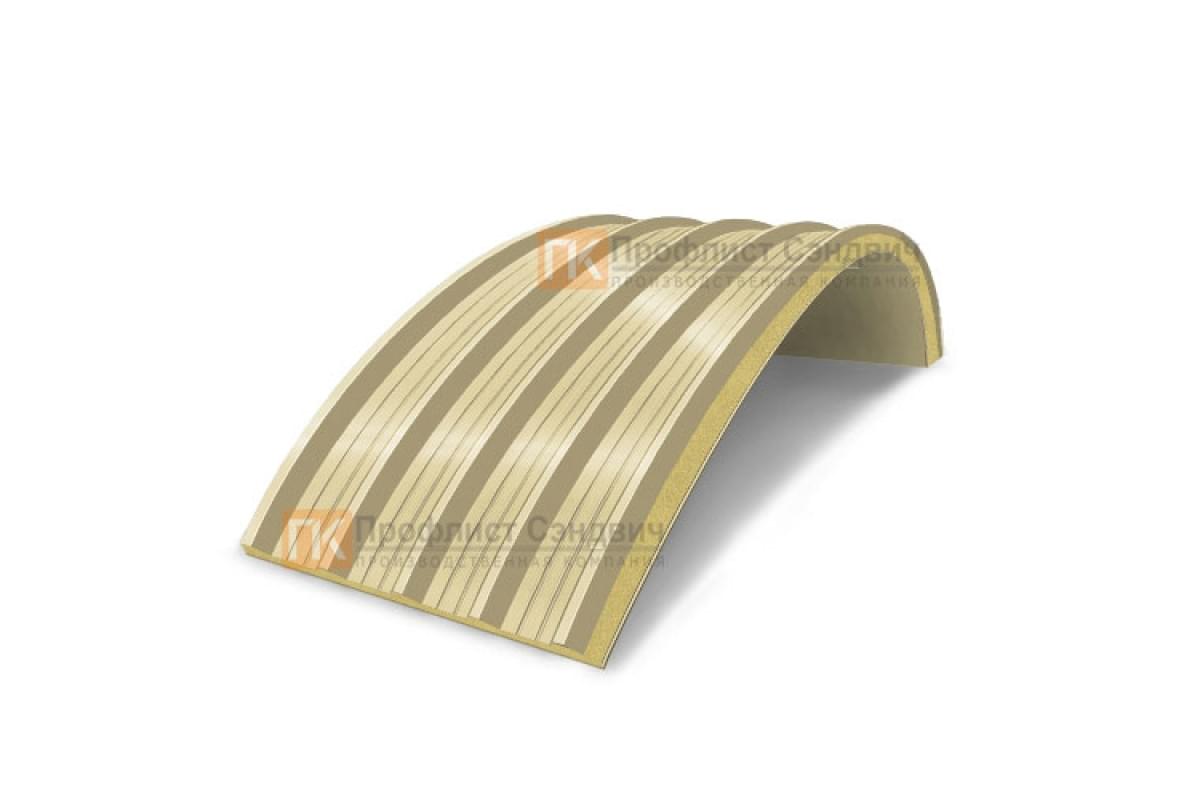

Сэндвич-панели арочные с пенополиизоциануратом, ширина 1000 мм, толщина 220 мм, 0.5/0.5, RAL1014
Ширина как расчетный параметр
При проектной комплектации радиусного покрытия зафиксированы ширина 1000 мм, пакет 220 мм, металлические стороны 0.5/0.5 и код RAL1014. Ширину 1000 мм указывают в заявке целиком, чтобы не смешать эту позицию с альтернативным габаритом. Позиции первого и последнего ряда проверяют отдельно: их примыкания могут отличаться от рядовых панелей. В ведомости раскроя важно отделить геометрический размер 1000 мм от технологических допусков, которые здесь не заданы. При планировании поставки отмечают, на какую сторону арочного покрытия приходится видимая цветовая поверхность.
Расчет рядов по ширине:
| Количество элементов | Для ширины 1000 мм подсчет ведут по развертке и полезному стыку |
| Стыки | Продольные соединения учитывают по реальной схеме рядов, без округления по номиналу |
| Подрезка | Крайние элементы и защищаемые кромки проверяют до подготовки заказа |
| Доборы | Для толщины 220 мм отдельно согласуют высоту планок и форму примыкания |
Раскладка по плоскости
При разбивке на монтажные захватки учитывают сопряжение торцов, размещение стыков и направление движения бригады. Длинные и короткие участки арочного контура считают отдельно, даже когда цвет и пакет панели совпадают. Количество рядов рассчитывают по развёрнутой поверхности арки; подмена длины дуги прямолинейным пролётом исказит ведомость. Крайние зоны проверяют по фактической геометрии, чтобы заранее определить необходимость подрезки и закрывающих деталей.
Практические особенности:
- Проверка потребности в крепеже — по развертке покрытия
- Подготовка схемы крайних подрезок — для соединяемых элементов
- Корректировка комплекта фасонных деталей — с учетом проектных осей
- Учет выбранной толщины 220 мм в узлах — при проверке монтажного узла
- Привязка стыков к осям несущего каркаса — для радиусного контура
- Разметка положения первого ряда — RAL1014/220/1000
В материальной ведомости оставляют отдельные позиции для концевых планок, элементов примыкания и крепежа. Структуру рядов связывают с осями каркаса, не допуская произвольного смещения стыков относительно проектных линий опирания. Для каждой партии полезно сверить чертёж раскладки с ведомостью размеров, чтобы не смешать разные толщины и обозначения RAL. Потребность в изделиях подтверждают после проверки ширины покрытия и принятого способа оформления крайнего ряда.
Проверьте состав материала для первой монтажной захватки; для позиции 1000 мм, 220 мм, RAL1014 отдельного внимания требует крайний ряд.
