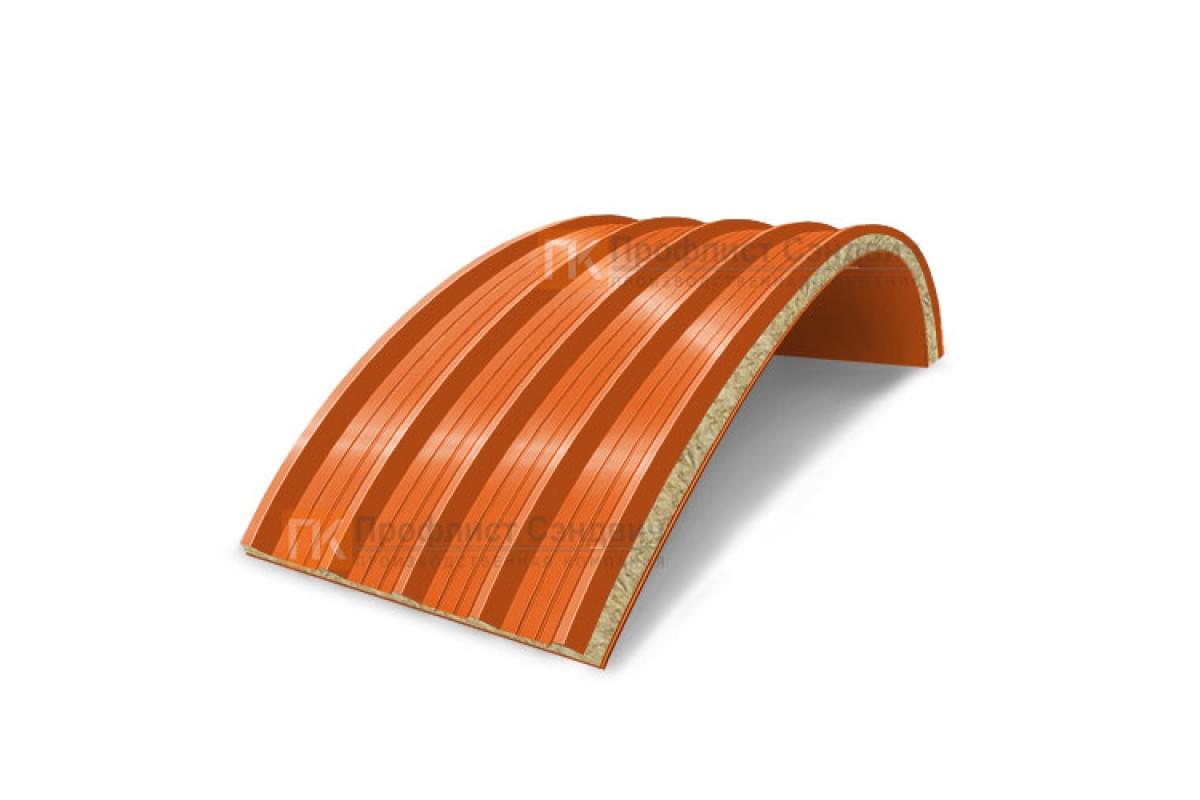

Сэндвич-панели арочные с минеральной ватой, ширина 1200 мм, толщина 50 мм, 0.5/0.5, RAL2004
Толщина 50 мм в монтажном узле
Позиция предназначена для участков с плавным изгибом, на которых обычная прямая панель потребовала бы лишних стыков и сложной подрезки. Панель собрана из наружной и внутренней стальных обшивок 0.5/0.5 с минеральной ватой между ними. Формат 1200 мм задает шаг раскладки по арочной плоскости, толщина 50 мм определяет высоту торцевого узла, а RAL 2004 относится к цветному покрытию облицовки.
Расчетное значение сечения: При составлении ведомости полезно отделить площадь оболочки от количества радиусных элементов. Ширина 1200 мм задает шаг набора, но итог зависит от формы дуги, зон примыкания и крайних подрезок. Панель толщиной 50 мм требует совместимых торцевых деталей. Цвет RAL 2004 переносят во все видимые позиции, а толщину облицовок 0.5/0.5 сохраняют в полном наименовании.
Почему параметр проверяют отдельно:
- толщина 50 мм однозначно задает размеры торцевых планок
- раскладку можно проверить по числу продольных соединений
- геометрия элемента связывается с радиусом каркаса еще до разгрузки
- панель подходит для последовательной сборки арочной оболочки
- облицовки 0.5/0.5 указаны в названии и не теряются при передаче заявки
- RAL 2004 можно согласовать с видимыми доборами до поставки
Связанные характеристики позиции
Монтаж начинают с инструментальной проверки каркаса: опорные линии должны лежать на расчетной дуге без локальных выступов. Панели выставляют последовательно, контролируя совпадение кромок и отсутствие накопленного смещения. Крепеж устанавливают по схеме для конкретного основания; чрезмерная затяжка может деформировать облицовку.
Контрольные пункты:
- совместимость крепежа с толщиной панели
- количество крайних подрезок
- схему разгрузки и подъема длинномерных элементов
- размеры торцевых закрытий
- защиту кромок при хранении
- направление установки и положение стартового элемента
Для позиции шириной 1200 мм, толщиной 50 мм, с облицовками 0.5/0.5 и цветом RAL 2004 нужно подтвердить радиус, направление укладки и состав доборов. Полное наименование сохраняют в спецификации, поскольку изменение любого из этих признаков затрагивает раскладку, крепление или внешний вид готового узла.
Зафиксируйте в заявке ширину, толщину, облицовки и RAL без сокращений, чтобы комплект не распался на разные исполнения для панели 1200×50 мм, 0.5/0.5, RAL 2004.
