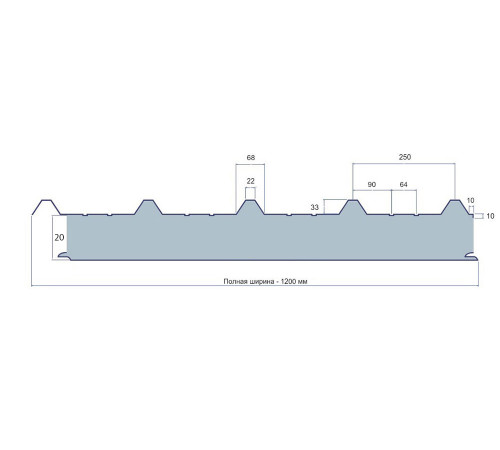

Сэндвич-панели арочные с минеральной ватой, ширина 1200 мм, толщина 20 мм, 0.5/0.5, RAL1014

Ключевой задачей является перенос полного обозначения панели из проекта в заявку без сокращений. Технический паспорт объединяет конструкцию, размерный формат и отделку арочной панели. Проверка нужна до расчёта, при заказе и на входном контроле, поскольку похожие изделия могут отличаться шириной, толщиной, металлом или кодом RAL. Идентификатор исполнения: 1200×20 мм, 0.5/0.5 мм, RAL1014.

Паспорт позиции:

Расшифровка параметров

Ширина 1200 мм служит модулем рядов и сопоставляется с длиной дуги. Толщина 20 мм задаёт габарит панели и влияет на торцы, переходы и проходки. Пара 0.5/0.5 мм относится к облицовкам и не смешивается с общей толщиной. Минеральная вата составляет внутренний слой. цвет панели согласуют одновременно с примыканиями, доборами и наружным крепежом. Радиус и длина подтверждаются проектом отдельно.

Применение по паспорту:

• Радиусные кровельные оболочки логистических терминалов Для радиусной позиции 1200×20 мм цвета RAL1014.
• Арочные стеновые ряды каркасных сооружений.
• Утеплённые переходы и технические галереи.
• Навесы над зонами обслуживания.
• Торцевые фрагменты при разработанном узле.
• Реконструкция с повторением геометрии.
• Переходы между дугой и плоской оболочкой.
• Объекты с цветовой ведомостью RAL1014.

Паспортные данные должны совпадать с маркировкой упаковки и закупочной ведомостью. Контролируют 1200 мм, 20 мм, 0.5/0.5 мм, минеральную вату и RAL1014; дополнительно по чертежу сверяют радиус, длины и опоры. Видимые шайбы, прижимные элементы и планки согласуют с RAL1014, но их конструкцию выбирают по функции узла и материалу основания. Минераловатный слой закрывают в торцах и местах проходок, не оставляя внутренний материал открытым после подрезки. Исполнительная схема должна показывать направление установки, нумерацию рядов и места перехода, иначе комплектность нельзя проверить по одной площади. Толщину 20 мм используют при построении перехода на соседнюю конструкцию и при определении размеров торцевого закрытия. Размеры 1200 мм и 20 мм повторяют в заказе доборов, чтобы планки закрывали торец без зазора и не перекрывали рабочее соединение. Во время приёмки сравнивают маркировку упаковки, строку спецификации и монтажный план, включая RAL1014 и облицовки 0.5/0.5 мм.
