Сэндвич-панели арочные с минеральной ватой, ширина 1200 мм, толщина 150 мм, 0.5/0.5, RAL5005

Как устроен материал

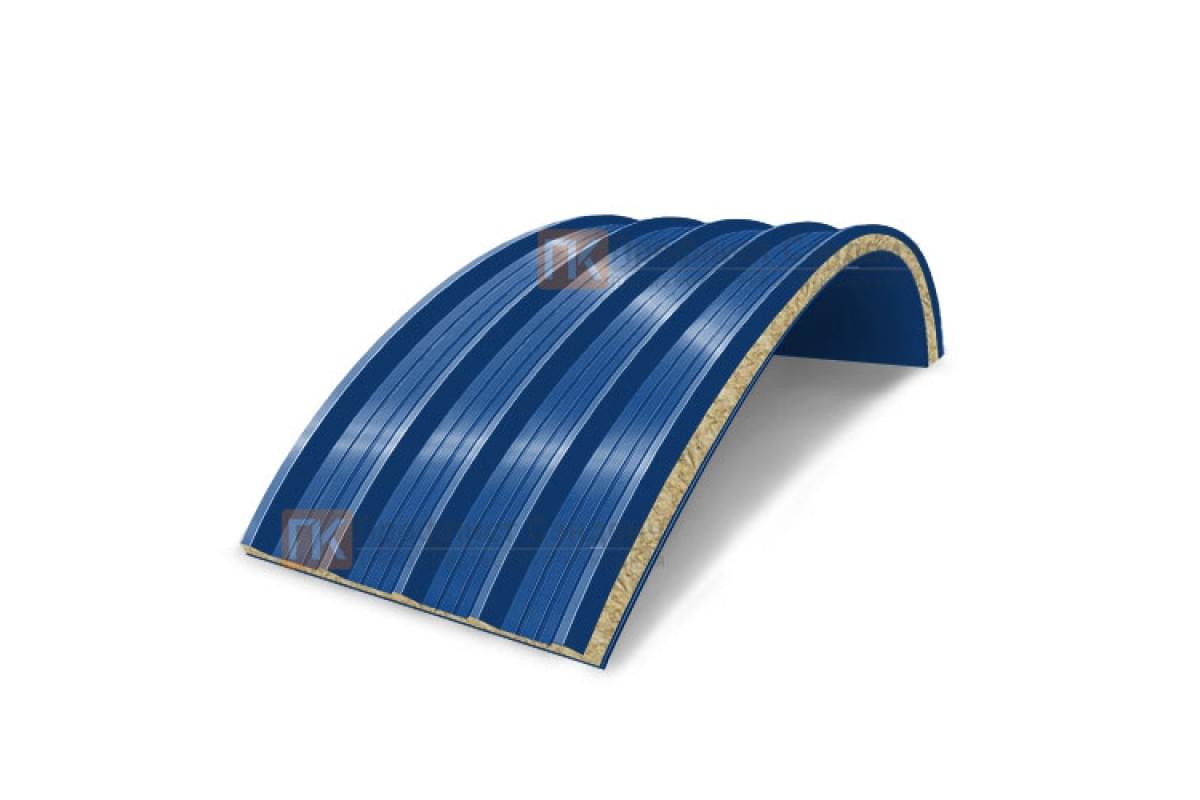

В данной карточке акцент сделан на согласовании размеров панели с монтажным рядом и торцевыми узлами. Материал устроен как арочная трёхслойная панель: облицовки 0.5/0.5 мм формируют внешнюю и внутреннюю поверхность, между ними расположена минеральная вата. Ширина элемента 1200 мм, общая толщина 150 мм, цвет RAL5005. Криволинейная форма предназначена для конкретного радиусного ряда.

Конструктивные особенности:

• Криволинейная форма задаёт рабочую поверхность без набора плоских полос.
• Ширина 1200 мм определяет число стыков.
• Толщина 150 мм участвует в построении торцевого узла.
• Облицовки 0.5/0.5 мм фиксируют исполнение сторон.
• RAL5005 учитывается при подборе планок и шайб.
• Фасонные детали закрывают кромки, переходы и окончания рядов.

Работа в составе узла

В составе узла панель опирается на арочную подсистему, соединяется с соседними элементами и завершается торцевыми деталями. опорные участки проверяют до подъёма элементов, поскольку после фиксации исправлять геометрию сложнее. У карниза, вершины дуги, проёмов и перехода на плоскость применяют отдельные решения. Ведомость формируют по исполнительной геометрии каркаса, а не только по общей площади; крайние размеры проверяют по фактическому каркасу.

Конструктивный подбор выполняют по узлу, а не по внешнему сходству. Для позиции должны совпасть радиус, ширина 1200 мм, толщина 150 мм, металл 0.5/0.5 мм, минеральная вата, RAL5005, крепёж и фасонные элементы. Радиус панели подтверждают отдельно от ширины 1200 мм и толщины 150 мм, поскольку эти размеры сами по себе не задают кривизну. Минераловатное исполнение учитывают при оформлении проходок и торцов, сохраняя непрерывность внутреннего слоя в пределах разработанного узла. Количество крепёжных точек и шаг опор принимают по проектной схеме; название панели не содержит расчётных нагрузок и не заменяет рабочую документацию. Исполнение 0.5/0.5 мм сверяют с крепёжной ведомостью; произвольная замена длины или типа самореза без учёта основания не применяется.
