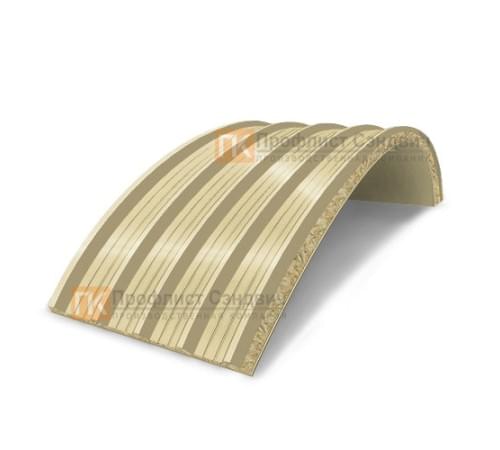

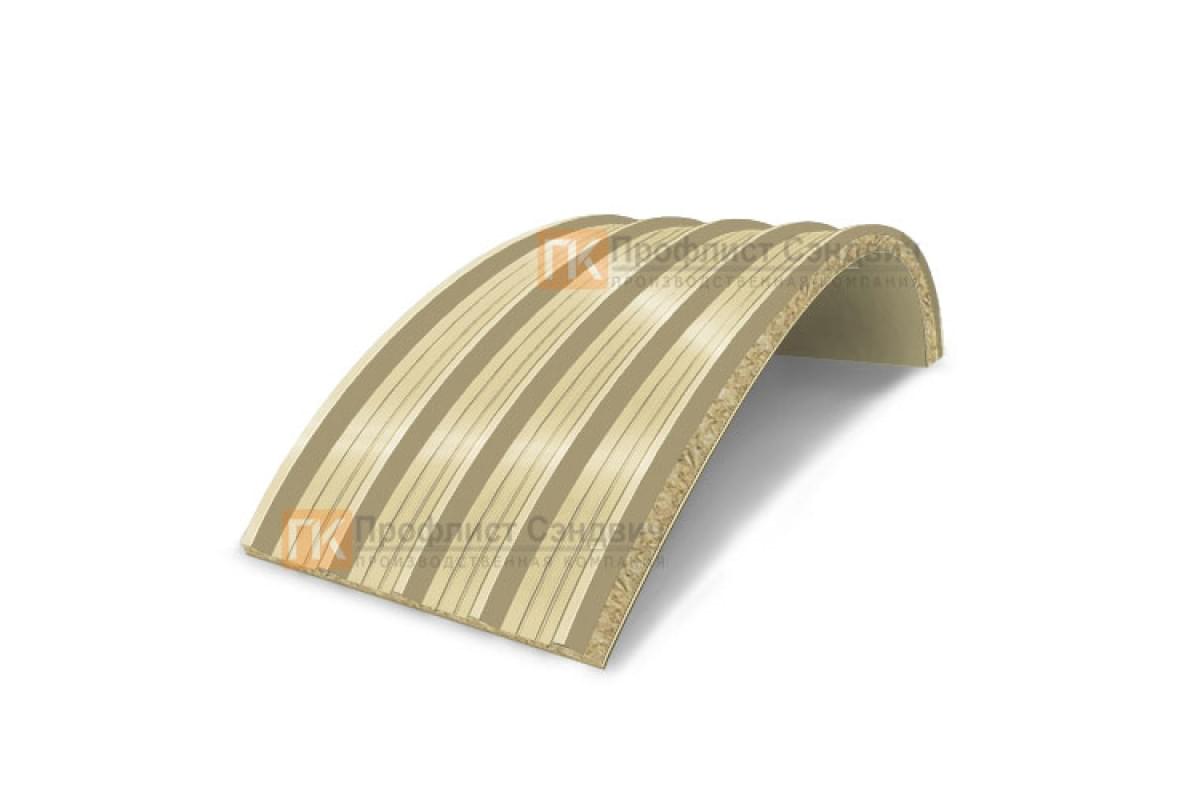

Сэндвич-панели арочные с минеральной ватой, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL1014
Конструкция арочного элемента
Для арочного ангара или навеса эта позиция формирует готовый участок оболочки с заданной шириной, толщиной и цветом наружной поверхности. Панель собрана из наружной и внутренней стальных обшивок 0.5/0.5 с минеральной ватой между ними. Формат 1200 мм задает шаг раскладки по арочной плоскости, толщина 10 мм определяет высоту торцевого узла, а RAL 1014 относится к цветному покрытию облицовки.
Функция параметров
При составлении ведомости полезно отделить площадь оболочки от количества радиусных элементов. Ширина 1200 мм задает шаг набора, но итог зависит от формы дуги, зон примыкания и крайних подрезок. Панель толщиной 10 мм требует совместимых торцевых деталей. Цвет RAL 1014 переносят во все видимые позиции, а толщину облицовок 0.5/0.5 сохраняют в полном наименовании. Панель собрана из наружной и внутренней стальных обшивок 0.5/0.5 с минеральной ватой между ними.
Конструктивные особенности:
- минераловатная сердцевина остается непрерывной в пределах панели
- геометрия элемента связывается с радиусом каркаса еще до разгрузки
- RAL 1014 можно согласовать с видимыми доборами до поставки
- облицовки 0.5/0.5 указаны в названии и не теряются при передаче заявки
- раскладку можно проверить по числу продольных соединений
- позицию удобно включать в спецификацию без сокращения параметров
Работа в составе узла
Монтаж начинают с инструментальной проверки каркаса: опорные линии должны лежать на расчетной дуге без локальных выступов. Панели выставляют последовательно, контролируя совпадение кромок и отсутствие накопленного смещения. Крепеж устанавливают по схеме для конкретного основания; чрезмерная затяжка может деформировать облицовку. После фиксации закрывают торцы, стыки и примыкания деталями, рассчитанными под толщину 10 мм.
Для позиции шириной 1200 мм, толщиной 10 мм, с облицовками 0.5/0.5 и цветом RAL 1014 нужно подтвердить радиус, направление укладки и состав доборов. Полное наименование сохраняют в спецификации, поскольку изменение любого из этих признаков затрагивает раскладку, крепление или внешний вид готового узла. Для данной конфигурации сначала контролируют схему разгрузки и подъема длинномерных элементов, после чего проверяют радиус и длину дуги по фактическому каркасу.
Перед расчетом передайте радиус, длину дуги и схему опор — этого достаточно для проверки раскладки для панели 1200×10 мм, 0.5/0.5, RAL 1014.
