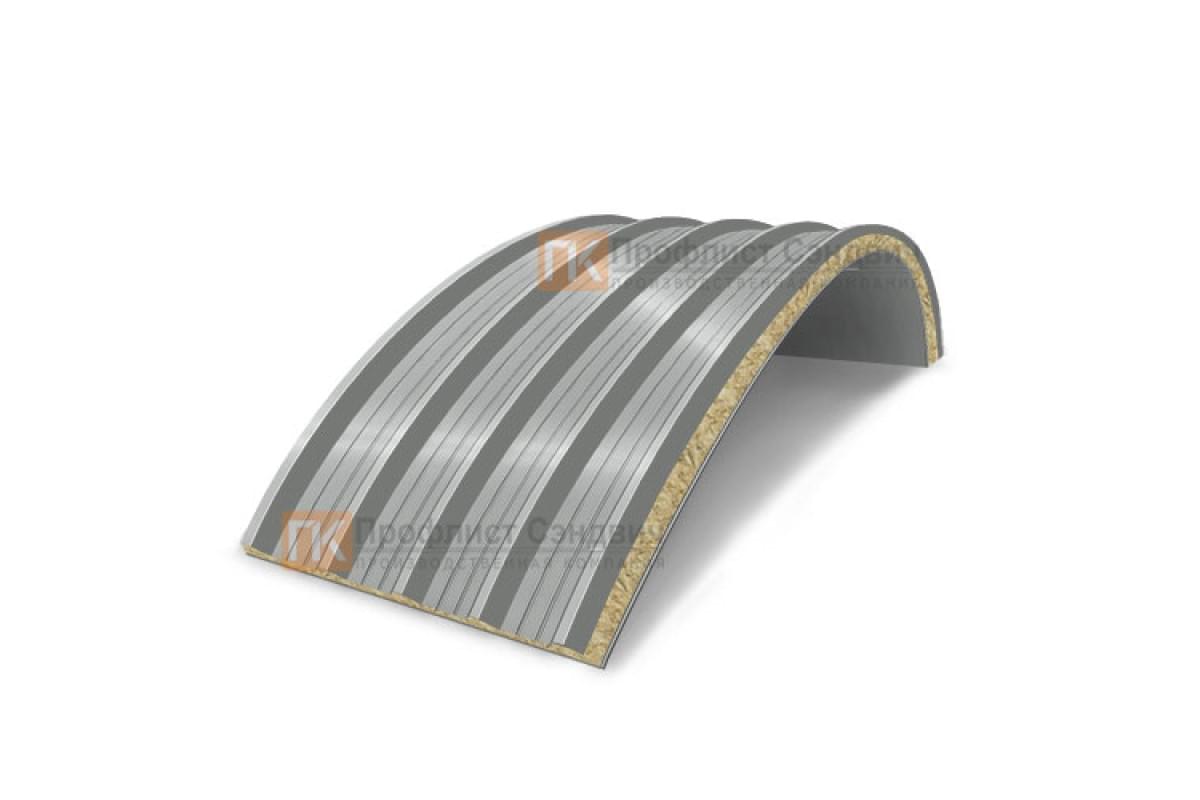

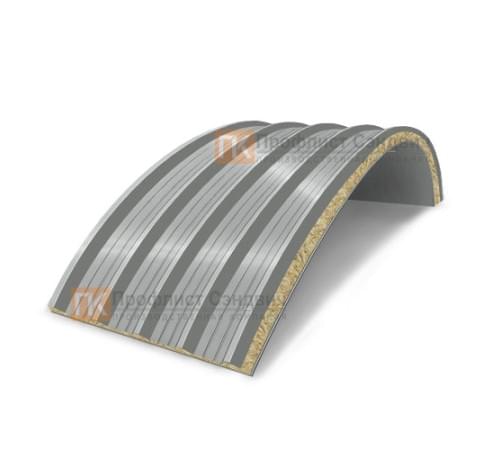

Сэндвич-панели арочные с минеральной ватой, ширина 1000 мм, толщина 80 мм, 0.5/0.5, RAL9006

Передача данных монтажникам включает размеры, раскрой, радиус и узлы примыкания к окружающим конструкциям (исполнение RAL9006). Позицию RAL9006 включают в цветовую ведомость, а толщину 80 мм — в спецификацию сечений ограждения. Контрольные размеры арочного участка следует согласовать с монтажной схемой, а не только с архитектурным эскизом.

Исходные данные для проекта:

Проектное применение

В проектной ведомости отдельно показывают целые панели, крайние участки, стыковые планки и элементы примыкания. Площадь покрытия определяют по развёртке арочной поверхности, а число элементов — с учётом ширины 1000 мм и схемы замков. Сначала получают геометрию основания, затем сверяют доступные длины и ширину 1000 мм, после чего считают доборы.

Узел и сопряжения

Узлы сопряжения выполняют по деталировке, чтобы металлические облицовки и минераловатный слой не оставались открытыми. Конструкцию торца выбирают по сечению 80 мм, чтобы закрытие совпадало с высотой панели и положением облицовок. Места стыков перед закрытием осматривают на предмет смещения облицовок и нарушения предусмотренных зазоров.

Проектные преимущества:

• Оттенок RAL9006 фиксируется для будущей замены отдельной полосы при проверке проекта
• Маркировка RAL9006 облегчает контроль цветовой комплектации
• Арочное исполнение ориентировано на криволинейную геометрию каркаса
• Ширину 1000 мм можно привязать к поэлементной схеме радиусного участка для комплектования участка
• Отдельная маркировка обшивок 0.5/0.5 помогает избежать путаницы с толщиной сердечника
• Исполнение 0.5/0.5 уточняет обе металлические стороны в спецификации

После увязки размеров с каркасом оформляют спецификацию панелей и фасонных элементов для данного радиусного участка.
