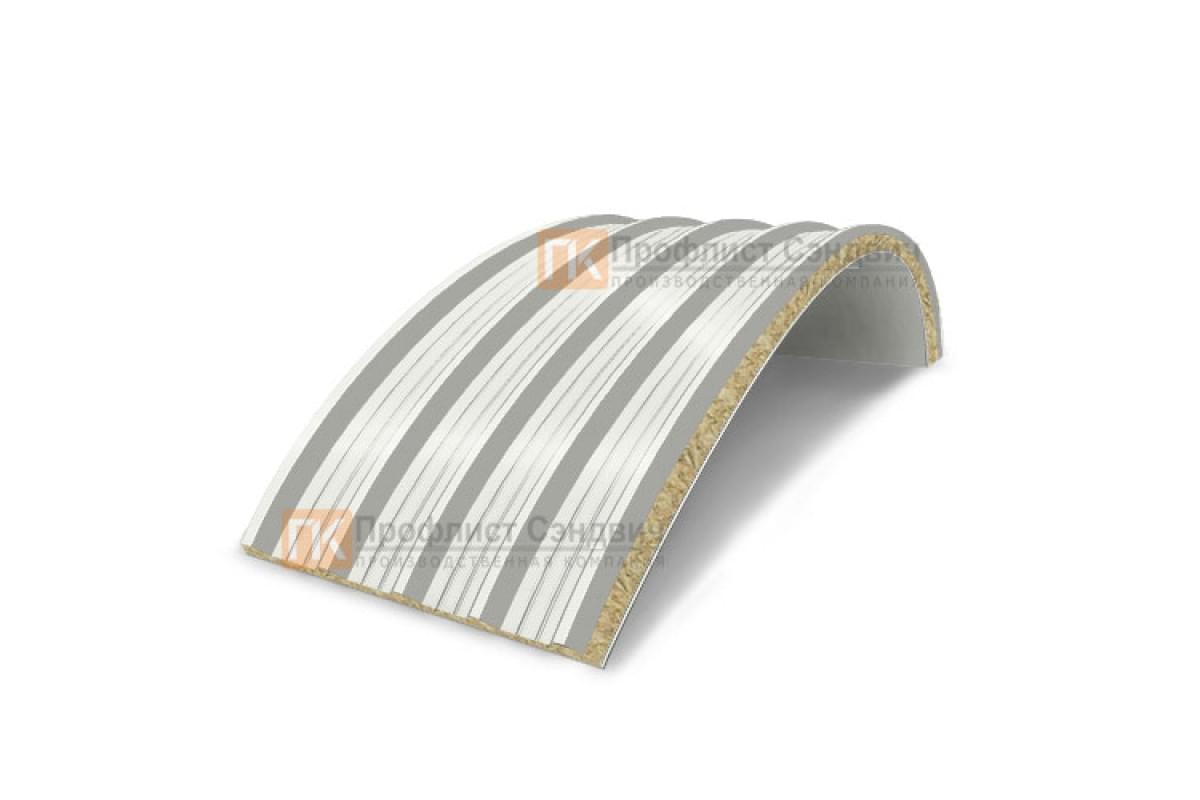

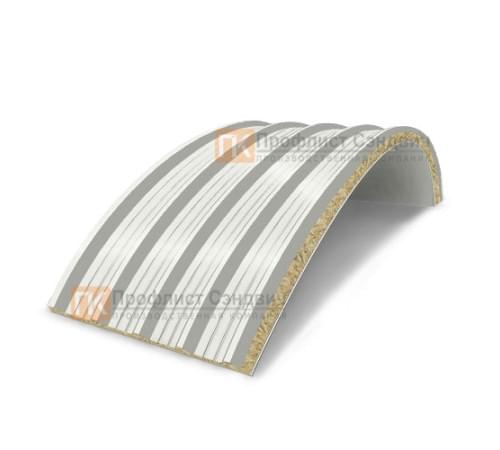

Сэндвич-панели арочные с минеральной ватой, ширина 1000 мм, толщина 20 мм, 0.5/0.5, RAL9003
Ширина 1000 мм и раскладка по дуге
Для арочного ангара или навеса эта позиция формирует готовый участок оболочки с заданной шириной, толщиной и цветом наружной поверхности. При составлении ведомости полезно отделить площадь оболочки от количества радиусных элементов. Ширина 1000 мм задает шаг набора, но итог зависит от формы дуги, зон примыкания и крайних подрезок. Панель толщиной 20 мм требует совместимых торцевых деталей. Цвет RAL 9003 переносят во все видимые позиции, а толщину облицовок 0.5/0.5 сохраняют в полном наименовании.
Влияние модуля на расчет:
| Количество элементов | Определяется по длине дуги и модулю 1000 мм |
| Стыки | Число соединений зависит от крайних участков раскладки |
| Подрезка | Проверяется у стартовой и завершающей опоры |
| Доборы | Выпускаются под толщину 20 мм и RAL 9003 |
Сборка арочной плоскости
Монтаж начинают с инструментальной проверки каркаса: опорные линии должны лежать на расчетной дуге без локальных выступов. Панели выставляют последовательно, контролируя совпадение кромок и отсутствие накопленного смещения. Крепеж устанавливают по схеме для конкретного основания; чрезмерная затяжка может деформировать облицовку. После фиксации закрывают торцы, стыки и примыкания деталями, рассчитанными под толщину 20 мм.
Преимущества расчетного формата:
- минераловатная сердцевина остается непрерывной в пределах панели
- облицовки 0.5/0.5 указаны в названии и не теряются при передаче заявки
- заводская кривизна сокращает количество случайных поперечных стыков
- позицию удобно включать в спецификацию без сокращения параметров
- геометрия элемента связывается с радиусом каркаса еще до разгрузки
- ширина 1000 мм позволяет заранее разбить дугу на монтажные модули
Для позиции шириной 1000 мм, толщиной 20 мм, с облицовками 0.5/0.5 и цветом RAL 9003 нужно подтвердить радиус, направление укладки и состав доборов. Полное наименование сохраняют в спецификации, поскольку изменение любого из этих признаков затрагивает раскладку, крепление или внешний вид готового узла. Для данной конфигурации сначала контролируют схему разгрузки и подъема длинномерных элементов, после чего проверяют радиус и длину дуги по фактическому каркасу.
Перед расчетом передайте радиус, длину дуги и схему опор — этого достаточно для проверки раскладки для панели 1000×20 мм, 0.5/0.5, RAL 9003.
