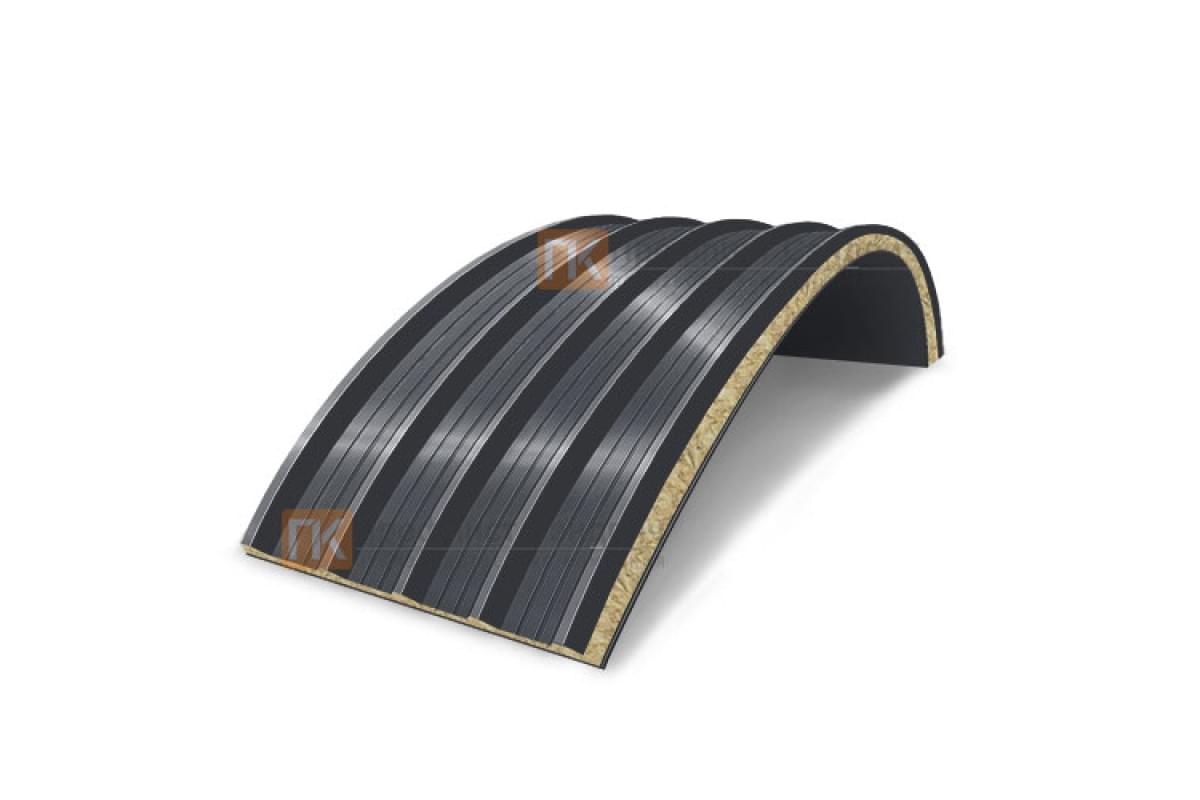

Сэндвич-панели арочные с минеральной ватой, ширина 1000 мм, толщина 20 мм, 0.5/0.5, RAL7024

Позицию RAL7024 включают в цветовую ведомость, а толщину 20 мм — в спецификацию сечений ограждения. Передача данных монтажникам включает размеры, раскрой, радиус и узлы примыкания к окружающим конструкциям. Спецификацию привязывают к опорной геометрии, потому что одинаковое покрытие по площади может требовать разных длин панелей.

Исходные данные для проекта:

Проектное применение

Площадь покрытия определяют по развёртке арочной поверхности, а число элементов — с учётом ширины 1000 мм и схемы замков. В проектной ведомости отдельно показывают целые панели, крайние участки, стыковые планки и элементы примыкания. Схема раскладки должна содержать направление сборки, линию первого элемента и контрольные отметки на дуге.

Узел и сопряжения

Конструкцию торца выбирают по сечению 20 мм, чтобы закрытие совпадало с высотой панели и положением облицовок. Узлы сопряжения выполняют по деталировке, чтобы металлические облицовки и минераловатный слой не оставались открытыми. Арочную поверхность разбивают на монтажные зоны так, чтобы продольные стыки не конфликтовали с опорами и примыканиями.

Проектные преимущества:

• Код RAL7024 помогает согласовать цвет видимых фасонных деталей при проверке проекта
• Сечения доборных элементов сопоставляют с толщиной 20 мм
• Отдельная маркировка обшивок 0.5/0.5 помогает избежать путаницы с толщиной сердечника
• Стык можно заранее согласовать с линией прогона по арке для комплектования участка
• Проверка полезной ширины снижает риск лишних подрезок
• Маркировка RAL7024 облегчает контроль цветовой комплектации

Сочетание ширины 1000 мм и исполнения RAL7024 фиксируют в заказе, а допустимую геометрию уточняют по техническим данным.
