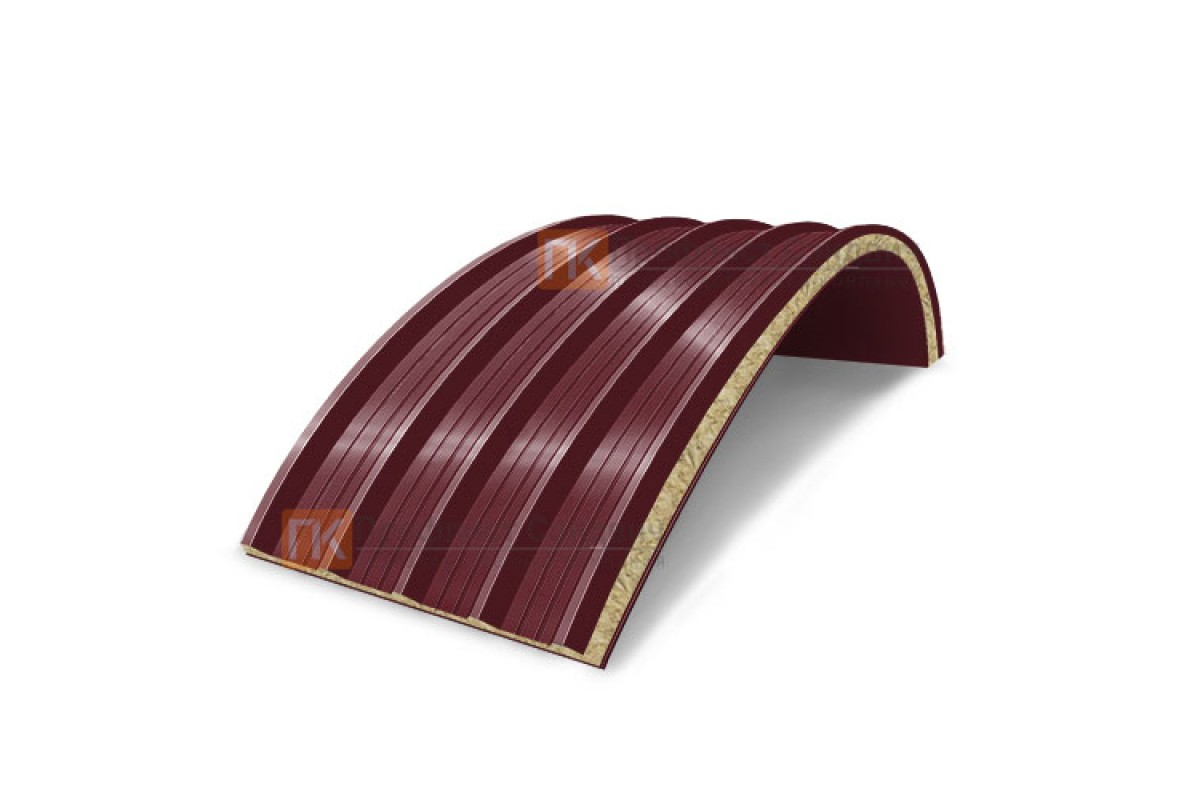

Сэндвич-панели арочные с минеральной ватой, ширина 1000 мм, толщина 20 мм, 0.5/0.5, RAL3005
Ширина 1000 мм и раскладка по дуге
При проектировании арочного покрытия данная панель позволяет заранее связать ширину модуля, толщину изделия и цвет облицовки с раскладкой по дуге. При составлении ведомости полезно отделить площадь оболочки от количества радиусных элементов. Ширина 1000 мм задает шаг набора, но итог зависит от формы дуги, зон примыкания и крайних подрезок. Панель толщиной 20 мм требует совместимых торцевых деталей. Цвет RAL 3005 переносят во все видимые позиции, а толщину облицовок 0.5/0.5 сохраняют в полном наименовании.
Влияние модуля на расчет:
| Количество элементов | Определяется по длине дуги и модулю 1000 мм |
| Стыки | Число соединений зависит от крайних участков раскладки |
| Подрезка | Проверяется у стартовой и завершающей опоры |
| Доборы | Выпускаются под толщину 20 мм и RAL 3005 |
Сборка арочной плоскости
Монтаж начинают с инструментальной проверки каркаса: опорные линии должны лежать на расчетной дуге без локальных выступов. Панели выставляют последовательно, контролируя совпадение кромок и отсутствие накопленного смещения. Крепеж устанавливают по схеме для конкретного основания; чрезмерная затяжка может деформировать облицовку. После фиксации закрывают торцы, стыки и примыкания деталями, рассчитанными под толщину 20 мм.
Преимущества расчетного формата:
- заводская кривизна сокращает количество случайных поперечных стыков
- позицию удобно включать в спецификацию без сокращения параметров
- толщина 20 мм однозначно задает размеры торцевых планок
- геометрия элемента связывается с радиусом каркаса еще до разгрузки
- RAL 3005 можно согласовать с видимыми доборами до поставки
- минераловатная сердцевина остается непрерывной в пределах панели
Для позиции шириной 1000 мм, толщиной 20 мм, с облицовками 0.5/0.5 и цветом RAL 3005 нужно подтвердить радиус, направление укладки и состав доборов. Полное наименование сохраняют в спецификации, поскольку изменение любого из этих признаков затрагивает раскладку, крепление или внешний вид готового узла. Для данной конфигурации сначала контролируют шаг прогонов и материал опор, после чего проверяют цвет видимых планок и шайб.
Перед расчетом передайте радиус, длину дуги и схему опор — этого достаточно для проверки раскладки для панели 1000×20 мм, 0.5/0.5, RAL 3005.
