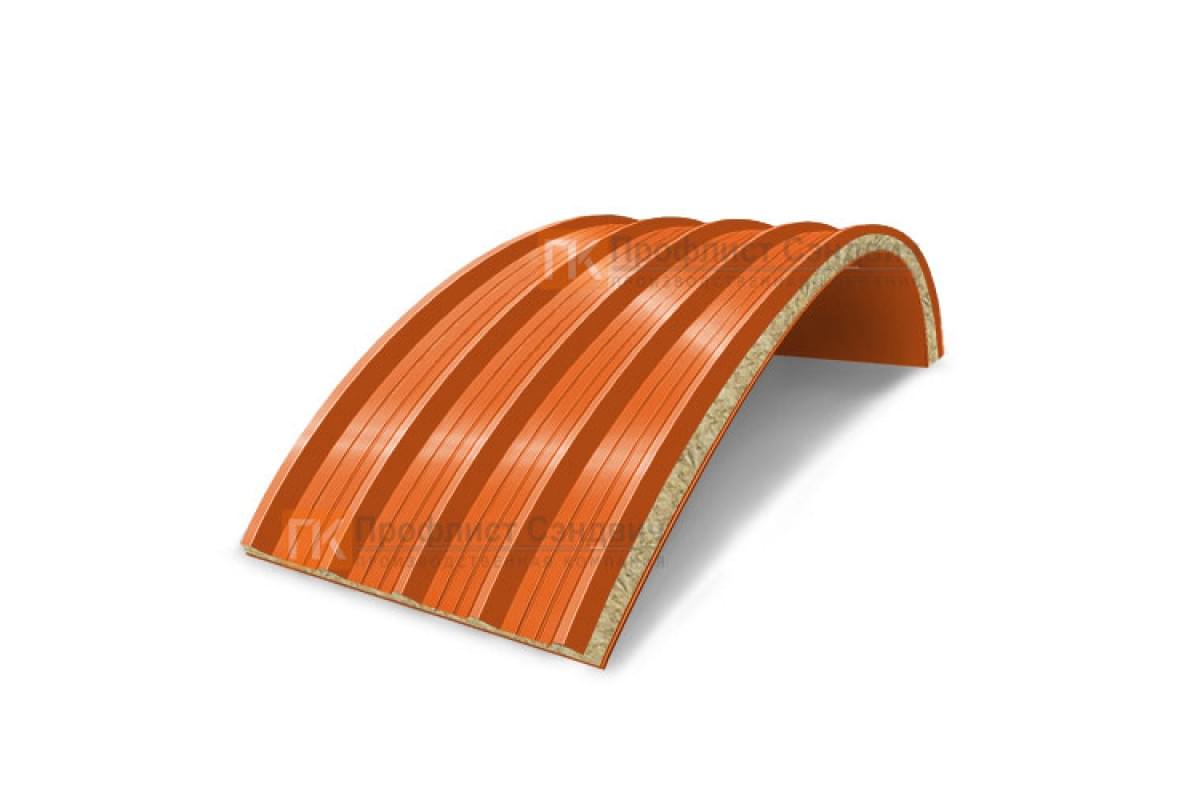

Сэндвич-панели арочные с минеральной ватой, ширина 1000 мм, толщина 100 мм, 0.5/0.5, RAL2004
Толщина 100 мм в монтажном узле
Материал применяют там, где ограждающая конструкция должна повторять заданную кривизну и одновременно сохранять непрерывность утепленного слоя. Панель собрана из наружной и внутренней стальных обшивок 0.5/0.5 с минеральной ватой между ними. Формат 1000 мм задает шаг раскладки по арочной плоскости, толщина 100 мм определяет высоту торцевого узла, а RAL 2004 относится к цветному покрытию облицовки.
Расчетное значение сечения: При составлении ведомости полезно отделить площадь оболочки от количества радиусных элементов. Ширина 1000 мм задает шаг набора, но итог зависит от формы дуги, зон примыкания и крайних подрезок. Панель толщиной 100 мм требует совместимых торцевых деталей. Цвет RAL 2004 переносят во все видимые позиции, а толщину облицовок 0.5/0.5 сохраняют в полном наименовании.
Почему параметр проверяют отдельно:
- раскладку можно проверить по числу продольных соединений
- RAL 2004 можно согласовать с видимыми доборами до поставки
- ширина 1000 мм позволяет заранее разбить дугу на монтажные модули
- толщина 100 мм однозначно задает размеры торцевых планок
- заводская кривизна сокращает количество случайных поперечных стыков
- панель подходит для последовательной сборки арочной оболочки
Связанные характеристики позиции
Монтаж начинают с инструментальной проверки каркаса: опорные линии должны лежать на расчетной дуге без локальных выступов. Панели выставляют последовательно, контролируя совпадение кромок и отсутствие накопленного смещения. Крепеж устанавливают по схеме для конкретного основания; чрезмерная затяжка может деформировать облицовку.
Контрольные пункты:
- цвет видимых планок и шайб
- схему разгрузки и подъема длинномерных элементов
- размеры торцевых закрытий
- количество крайних подрезок
- шаг прогонов и материал опор
- направление установки и положение стартового элемента
Для позиции шириной 1000 мм, толщиной 100 мм, с облицовками 0.5/0.5 и цветом RAL 2004 нужно подтвердить радиус, направление укладки и состав доборов. Полное наименование сохраняют в спецификации, поскольку изменение любого из этих признаков затрагивает раскладку, крепление или внешний вид готового узла.
Зафиксируйте в заявке ширину, толщину, облицовки и RAL без сокращений, чтобы комплект не распался на разные исполнения для панели 1000×100 мм, 0.5/0.5, RAL 2004.
