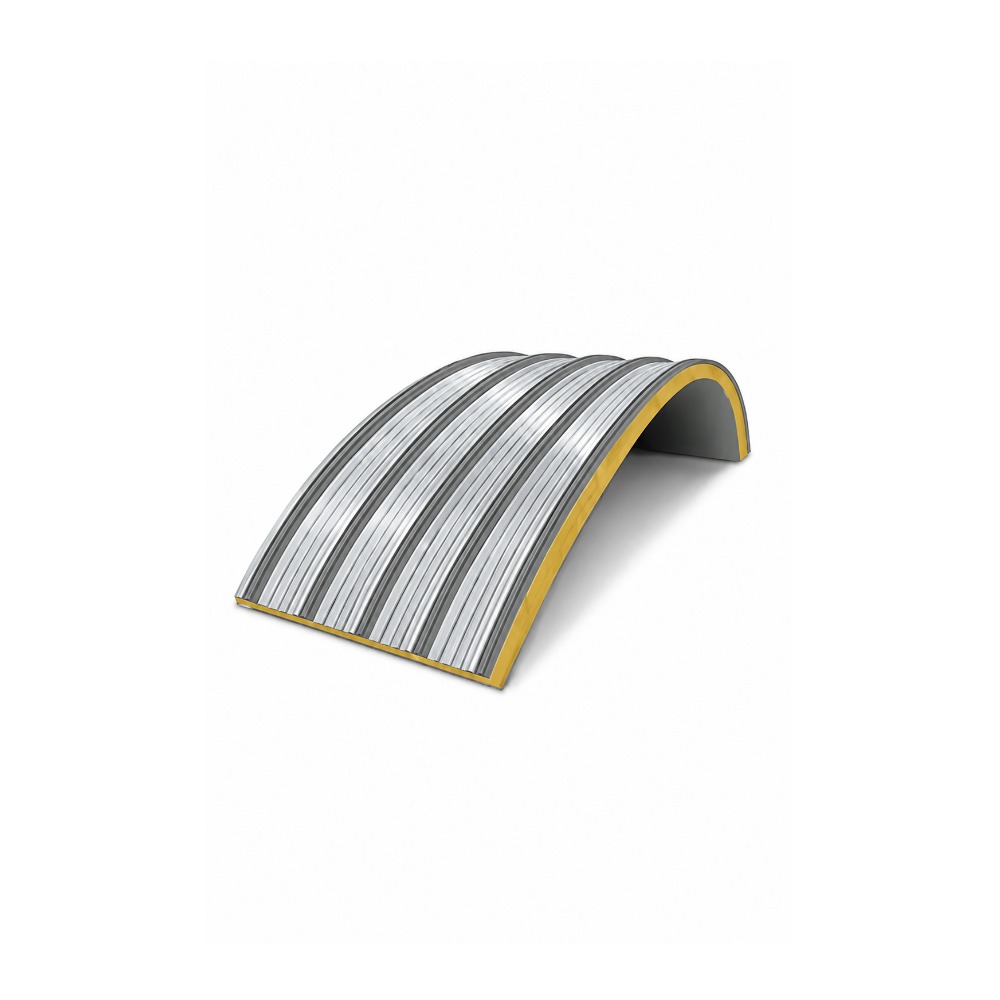

Сэндвич-панели арочные из пенополиизоцианурата в Санкт-Петербурге
Арочные PIR-панели используют там, где утеплённую кровлю или оболочку нужно выполнить по заданному радиусу. Перед запуском производства сверяем чертёж, геометрию дуги, цвет RAL, направление замка и примыкания.
- Радиус выпуска задаётся чертежом объекта
- Теплоизоляционный слой — жёсткий PIR
- RAL и защитное покрытие согласуются до выпуска
- Доборы рассчитываются по схеме примыканий

Как устроена арочная PIR-система
Две стальные обкладки, теплоизоляционное ядро и заводская кривизна
.jpg)
Что передать в производство
Почему форму задают на заводе
Жёсткий PIR расположен между стальными листами. Дугу формируют на заводе. Готовый модуль не догибают: можно повредить соединение, облицовку, связь слоёв.
Для лёгкого основания подходят ЛСТК профили, однако шаг опор считают по пролёту, ветру, снеговой нагрузке, радиусу.
Решение используют в ангарах, галереях, павильонах, переходах, на скруглённых кровлях. Самостоятельную несущую функцию без расчёта не назначают.
Тепловой контур
PIR образует непрерывный изоляционный слой внутри криволинейной ограждающей конструкции.
Проектная дуга
Радиус выпуска привязывают к рабочему чертежу до формования заготовки.
Наружная облицовка
Тип защитного слоя выбирают по влажности, атмосфере объекта и требуемому RAL.
Согласованные примыкания
Торцы, переходы и фасонные детали включают в ведомость до отгрузки.
Рабочие параметры арочных PIR-панелей
Размеры, массу, допустимый радиус подтверждают по выбранной серии и проекту.
| Позиция | Значение для заказа |
|---|---|
| Вид продукции | арочный трёхслойный элемент с PIR-сердечником |
| Область применения | утеплённые дуговые кровли, оболочки, переходы |
| Толщина изделия | по теплотехническому расчёту |
| Монтажная ширина | уточняется по выбранной серии |
| Полная ширина | уточняется по конструкции соединения |
| Длина элемента | по чертежу в пределах возможностей выбранной серии |
| Толщина стали | по расчёту нагрузки |
| Утеплитель | пенополиизоцианурат (PIR) |
| Плотность ядра | по паспорту выбранной системы |
| Коэффициент теплопроводности | по сертификату конкретной партии |
| Материал облицовки | оцинкованная сталь с защитно-декоративным слоем |
| Цвет | из доступной палитры RAL |
| Марка металла | по сертификату партии |
| Профиль поверхности | по варианту облицовки |
| Тип соединения | штатный замок; направление задаётся раскладкой |
| Масса | зависит от длины, толщины и облицовок |
| Пожарная безопасность | по сертификату выбранного исполнения |
| Температурный режим | по паспорту системы |
| Опорное основание | расчётный каркас, предусмотренный проектом |
| Крепежные элементы | самосверлящие винты с EPDM-шайбой |
| Шаг фиксации | назначается по схеме опор и нагрузке |
| Стыковка панелей | через предусмотренное системой замковое соединение |
| Герметизация швов | совместимая уплотнительная лента либо герметик |
| Условия складирования | ровные подкладки под навесом, защита от влаги |
| Эксплуатационные ограничения | не допускается принудительное изменение заводской кривизны |
Стоимость, сроки и порядок поставки
Стоимость — от 1361.52 р./м². Выпуск — 1–3 дня, перевозка по Санкт-Петербургу и Ленинградской области — 4–5 дней. Гарантия — 20 лет, минимум — 50 м². Смету считаем после проверки чертежа.
На смету влияют толщина PIR, радиус, длина дуги, RAL, доборы, разгрузка. Для цены за объём с доставкой пришлите схему и адрес.
Если объект остаётся холодным, гофролисты часто оказываются рациональнее, поскольку отдельный теплоизоляционный контур в таком случае не требуется.
Как заказать по размерам без лишнего раскроя
До сборки основания передайте радиус, хорду, длины, направление укладки, опоры, RAL. По данным готовим раскладку и задание на выпуск.
Наличие проверяем по стали, утеплителю и требуемой окраске. Редкий оттенок либо нетипичная дуга требуют отдельного согласования.
Комплектация партии
К партии добавляют торцевые планки, переходы, уплотнители, саморезы. Номенклатуру сверяют с раскладкой до отгрузки.
Когда лучше выбрать другое решение
Для холодного навеса утеплённая система избыточна. Она также не подходит, если каркас заметно отличается от проекта или дугу планируют подгонять на месте.
Где арочные PIR-панели работают оправданно
Если ограждение не должно удерживать тепло, вместо многослойного решения можно рассмотреть арочный профнастил, а утеплённый вариант оставляют для помещений с заданным температурным режимом.
Тёплые склады
Дуговые участки кровли над зонами, где нужно поддерживать заданную температуру.
Галереи и переходы
Скруглённые перекрытия между корпусами без отдельной сборки многослойного пирога.
Коммерческие объекты
Арочные части павильонов, атриумов, входных групп, где важна единая геометрия оболочки.
Реконструкция
Перед заменой старого участка снимают фактический радиус, проверяют опоры, затем выпускают новую деталь по обмеру.
Арочная оболочка на реальных типах объектов
.jpg)
.jpg)
.jpg)
Сборка узлов и последующий уход
Проверка основания
Перед подъёмом сверяют дугу каркаса с проектом. Отклонения сначала исправляют; притягивать жёсткий модуль винтами к неровной раме нельзя.
Фиксация к опорам
Первый элемент выставляют по контрольной линии. Саморез вводят перпендикулярно, EPDM-шайбу не пережимают. Уплотнение ставят по проектному узлу.
Торцы и места подрезки
После подрезки кромку защищают, открытый PIR закрывают добором. Пустоты в примыканиях вызывают подсос воздуха, увлажнение, локальное промерзание.
Ошибки на площадке
Основные ошибки: неверная дуга, редкая фиксация, перетянутые шайбы, царапины. Пачку кладут на ровные подкладки без скопления воды между листами.
Что контролировать после сборки
После установки убирают стружку, осматривают кромки, примыкания. Позже контролируют уплотнение, винты, повреждения защитного слоя.
Что спрашивают перед заказом арочных PIR-панелей
Можно ли заказать нестандартную дугу?
Да, если выбранная система допускает такую геометрию. Для проверки нужен чертёж либо точный обмер существующего каркаса.
Как купить недорого напрямую от производителя?
Сразу укажите размеры, RAL, комплектацию, адрес. Полная заявка помогает посчитать раскрой и рейс без лишнего запаса.
Как выбрать толщину и наружную защиту?
Толщину задаёт теплотехнический расчёт. Вид наружного слоя выбирают по влажности, коррозионной среде и архитектурным требованиям.
Что сообщить для перевозки по Санкт-Петербургу?
Нужны адрес, ограничения по подъезду, способ разгрузки, место для пачек. Для длинных элементов заранее проверяют возможность безопасного манёвра машины.
Расчёт партии арочных PIR-панелей
Пришлите чертёж, радиус, толщину, RAL, объём, адрес. Проверим возможность выпуска, сырьё, подготовим расчёт и отгрузку по Санкт-Петербургу или Ленинградской области.
