Арочный профнастил С17ПГдля радиусных перекрытий ангаров, складов и навесов
Арочный профнастил С17ПГ в СПб изготавливается по расчетной кривизне для перекрытия ангаров, производственных галерей и навесов без набора кровли из коротких прямых сегментов. Купить материал можно от 350.71 р./м²: выпуск партии занимает 1–3 дня, доставка выполняется за 2–5 дней, гарантия составляет 15 лет, минимальный объем — 50 м².
- Формирует плавное покрытие над пролетом и уменьшает количество поперечных соединений.
- Поставляется с геометрией, согласованной с радиусом ферм и расположением прогонов.
- Подходит для оцинкованного и окрашенного исполнения с подбором оттенка по каталогу RAL.
Конструкция С17ПГ и особенности радиусного листа
С17ПГ получают последовательным профилированием и последующей гибкой металлической заготовки. В результате лист сохраняет выраженную волну, но повторяет заданную дугу. Такая геометрия позволяет закрывать криволинейные участки цельными элементами и обходиться без частой подрезки, которая неизбежна при использовании обычного прямого профлиста.
Профиль высотой 17 мм рассчитан на легкие и средненагруженные покрытия. Он подходит для арочных навесов, складских сооружений, павильонов и хозяйственных построек. Конкретная толщина металла выбирается не по внешнему виду, а по шагу опор, длине ската, предполагаемым нагрузкам и схеме крепления.
Для эксплуатации в СПб важно учитывать влажность, циклы замерзания и оттаивания, ветровое воздействие и накопление снега на отдельных зонах дуги. Поэтому радиус согласуют до запуска партии, а покрытие подбирают с учетом открытости объекта, близости дорог, производственных выбросов и доступности поверхности для обслуживания.
Рабочие свойства профиля С17ПГ
Цельная линия арочного ската
Длинные радиусные элементы перекрывают значительную часть дуги, поэтому на поверхности остается меньше соединений и потенциально уязвимых участков.
Повторяемая заводская кривизна
Листы одной позиции получают одинаковую форму, что упрощает раскладку, выравнивание кромок и соблюдение проектного нахлеста.
Несколько вариантов защиты стали
Заготовки выпускают с цинковым слоем либо полимерным покрытием; вариант исполнения выбирают по условиям среды и требованиям к облику здания.
Монтаж на разные типы каркаса
С17ПГ фиксируют к металлическим или деревянным арочным основаниям кровельными саморезами с эластичной EPDM-шайбой.
Исходные данные для подбора С17ПГ
Для каких сооружений применяют радиусный профиль

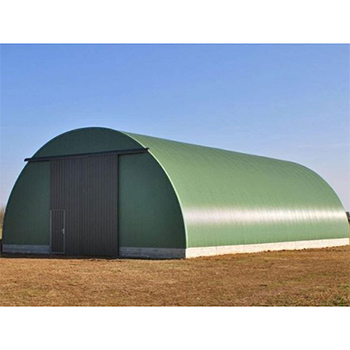

С17ПГ используют для перекрытия ангаров, складских пролетов, стоянок, переходных галерей и защитных навесов над оборудованием. Профиль особенно удобен там, где требуется непрерывная дугообразная поверхность без ступенчатого набора из прямых листов. При комплексном проектировании можно изучить раздел быстровозводимые разборные ангары и сопоставить облицовку с несущей схемой сооружения.
Характеристики и монтажные параметры
| Параметр | Исполнение С17ПГ |
|---|---|
| Конструктивный тип | Самонесущий профилированный лист с заводской радиусной гибкой |
| Основные объекты | Арочные ангары, склады, навесы и производственные укрытия |
| Диапазон толщины | 0.5–0.9 мм; типовые варианты: 0.5 / 0.65 / 0.8 / 0.9 мм |
| Габарит по ширине | 1090 мм полный; 1000 мм полезный |
| Предельная длина | До 15 м с учетом допустимой кривизны |
| Теплоизоляционный слой | Отсутствует: изделие выполнено из одного слоя металла |
| Защита поверхности | Цинковое покрытие, Polyester или Pural |
| Цветовое исполнение | Оттенки каталога RAL, включая RAL 7024 и RAL 6005 |
| Сталь основания | С250 либо С350 |
| Высота гофры | 17 мм |
| Соединение соседних листов | Боковой нахлест на одну или две волны |
| Ориентировочная масса | 4.5–7.5 кг/м² в зависимости от толщины |
| Реакция на огонь | НГ — негорючее металлическое изделие |
| Рабочие температуры | От −60 °C до +120 °C |
| Несущая основа | Арочные стропила и прогоны из металла либо древесины |
| Крепежные элементы | Кровельные саморезы, оснащенные EPDM-шайбой |
| Расположение крепежа | В каждой волне или через волну согласно проектной схеме |
| Уплотнение стыков | Герметизирующая лента либо совместимый силиконовый состав |
| Хранение до монтажа | В заводской упаковке на ровных подкладках без соприкосновения с грунтом |
| Область ограничений | Не предназначен для плоских кровель; радиус требует предварительного расчета |
Как арочная форма влияет на эксплуатацию
Заранее сформированный радиус снижает количество операций непосредственно на площадке: материал не приходится принудительно прижимать к криволинейному основанию или собирать изгиб из множества коротких деталей. Для узлов, где требуется другая конфигурация кромки, вместе с С17ПГ рассматривают продольно-гнутый фальц, согласуя направление стока, примыкания и порядок укладки.
Какие сведения нужны для спецификации
В заявку желательно включить фактический радиус, длину дуги, размеры пролета, шаг прогонов, направление монтажа, толщину заготовки и тип покрытия. Отдельно фиксируют расположение торцов и участков нахлеста. Для прямолинейных частей объекта могут применяться гофролисты, однако их параметры следует увязать с арочными элементами по ширине, цвету и защитному слою.
Ошибки, которые усложняют монтаж
Наиболее серьезные затруднения возникают, когда радиус определяют приблизительно, а лист выбирают без проверки шага опор. Несовпадение геометрии вызывает внутренние напряжения, смещение нахлеста и неравномерное прилегание к прогону. Ошибкой также становится применение крепежа без уплотнительной шайбы или чрезмерная затяжка саморезов, повреждающая покрытие.
- Передача только ширины пролета без стрелы подъема и фактического радиуса дуги.
- Назначение толщины листа без учета расстояния между прогонами и расчетных воздействий.
- Смешивание в одной партии элементов с разным направлением укладки без отдельной маркировки.
- Хранение длинных заготовок на неровном основании, способном изменить форму кромок.
Для объекта в СПб спецификацию следует проверять как единый комплект: радиусные листы, крепеж, уплотняющие материалы, торцевые детали и элементы примыкания. Такая последовательность помогает избежать несовместимости деталей и повторной подгонки уже после начала сборки.
Исполнения С17ПГ в каталоге
Позиции различаются толщиной основы и видом защитного слоя; геометрию дуги уточняют для конкретного каркаса.
Профнастил окрашенный С17ПГ 1090 0.5
Облегченное окрашенное исполнение для небольших навесов и покрытий с частым расположением опор.
Особенность: небольшая масса облегчает подъем и раскладку листов на подготовленном каркасе.
Перейти к товару
Профнастил окрашенный С17ПГ 1090 0.65
Лист увеличенной толщины для конструкций, где требуется более устойчивая геометрия при монтаже.
Особенность: полимерный слой одновременно защищает сталь и задает нужный цвет поверхности.
Перейти к товару
Профнастил оцинкованный С17ПГ 1090 0.8
Оцинкованный вариант для технических укрытий, внутренних площадок и объектов без требований к декоративному оттенку.
Особенность: слой цинка защищает металлическую основу без дополнительной окраски.
Перейти к товару
Профнастил окрашенный С17ПГ 1090 0.9
Наиболее жесткое окрашенное исполнение из представленной подборки для ответственных арочных участков.
Особенность: повышенная толщина уменьшает склонность длинной заготовки к локальному прогибу.
Перейти к товаруПроверка данных перед запуском партии
До изготовления рекомендуется сверить проектные размеры с фактически собранным основанием. В рабочей ведомости указывают не только длину заготовки, но и радиус, ориентацию первой волны, количество одинаковых элементов и порядок маркировки. Это упрощает раскладку материала по участкам сооружения.
- Снимите контрольные размеры минимум в трех точках каждой арочной фермы.
- Уточните, с какой стороны должен начинаться боковой нахлест при выбранном направлении монтажа.
- Предусмотрите ровное место для складирования длинных изогнутых элементов до подъема.
Материалы для сборки арочной системы
Подготовка технического запроса
Передайте параметры каркаса
Для подбора С17ПГ направьте чертеж дуги или фактические замеры, длину перекрываемого участка, шаг прогонов, предпочтительную толщину и тип покрытия. По этим данным можно проверить совместимость профиля с основанием и сформировать перечень элементов для одной монтажной зоны.
