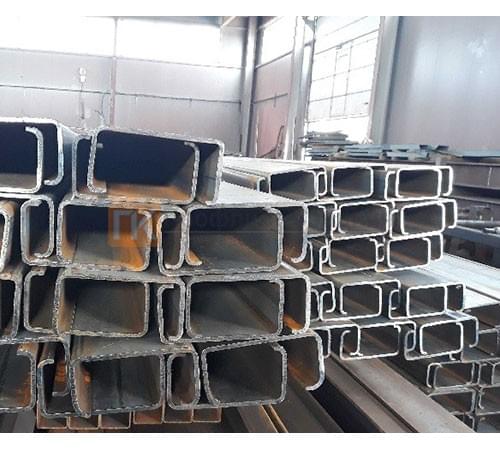

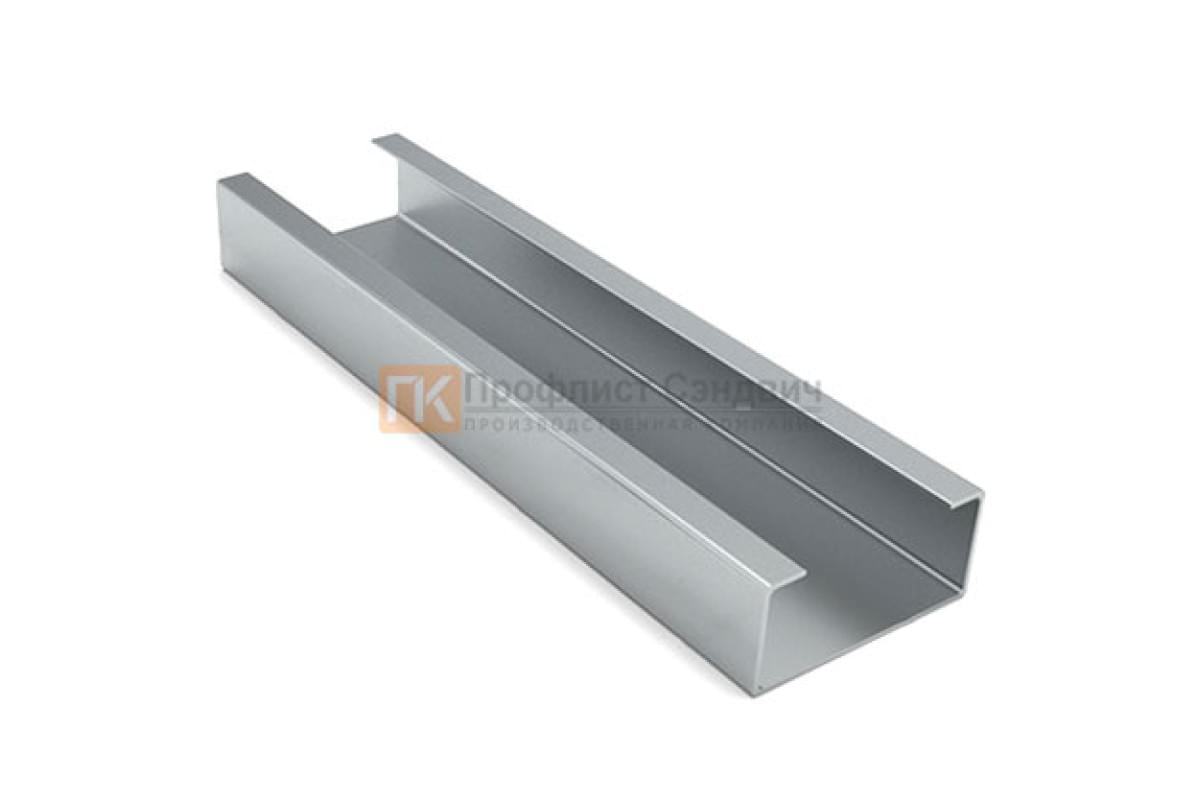

С-образный профиль 180x65x3000-4,0 мм, оцинкованный

Ширина как расчетный параметр

Эти размеры определяют положение детали в каркасе, доступную зону крепления и сопряжение с обшивкой; длина 3000 мм задаёт число целых элементов и соединений. Для С-профиля расчётная геометрия начинается со стенки 180 мм и полки 65 мм.

Влияние ширины на расчет:

Раскладка по плоскости

Раскладку ведут от базовой оси каркаса. Профили длиной 3000 мм распределяют по повторяющимся участкам, затем определяют места стыков и коротких вставок. Стенка 180 мм должна совпасть с высотой узла, а полка 65 мм — с положением листового стыка или соединительной пластины. Полку 65 мм связывают с положением обшивки и накладок, поэтому её размер входит в раскладку наравне с длиной.

Преимущества:

• Стыки можно распределить до поставки — исполнение 180×65-4,0.
• Толщина 4,0 мм учитывается при креплении.
• Оцинковка фиксируется без цветового кода — исполнение 180×65-4,0.
• Крайние отрезки на подготовительном этапе входят в карту раскроя — исполнение 180×65-4,0.
• Размер 180×65 мм участвует в разбивке осей.
• Длина 3000 мм переводится в поштучный расход — исполнение 180×65-4,0.

Для позиции 180×65×3000-4,0 мм полезно назначить отдельный монтажный код, чтобы сохранить связь между пачкой, чертежом и участком установки. Геометрию ряда контролируют по базовым осям, а не по краю отдельной детали, который мог быть смещён при временной фиксации. Раскладка должна учитывать не только число трёхметровых деталей, но и соединения, накладки, подрезки и очередность монтажа. Геометрию профиля 180×65×3000-4,0 мм сверяют с фактическими размерами каркаса до заказа.
