Производство профнастила НС18ПГ для укрытий конвейеров в Санкт-Петербурге
Продольно гнутый НС18ПГ образует защитный кожух над конвейерной лентой. Производство профнастила ведем по размерам каркаса и требуемому радиусу, рассчитываем комплектацию и перевозку по СПб.
- Марка НС18ПГ, высота волны 18 мм
- Радиус и длина по чертежу укрытия
- Оцинкованное или полимерное исполнение
- Расчет листов, метизов и примыканий
.jpg)

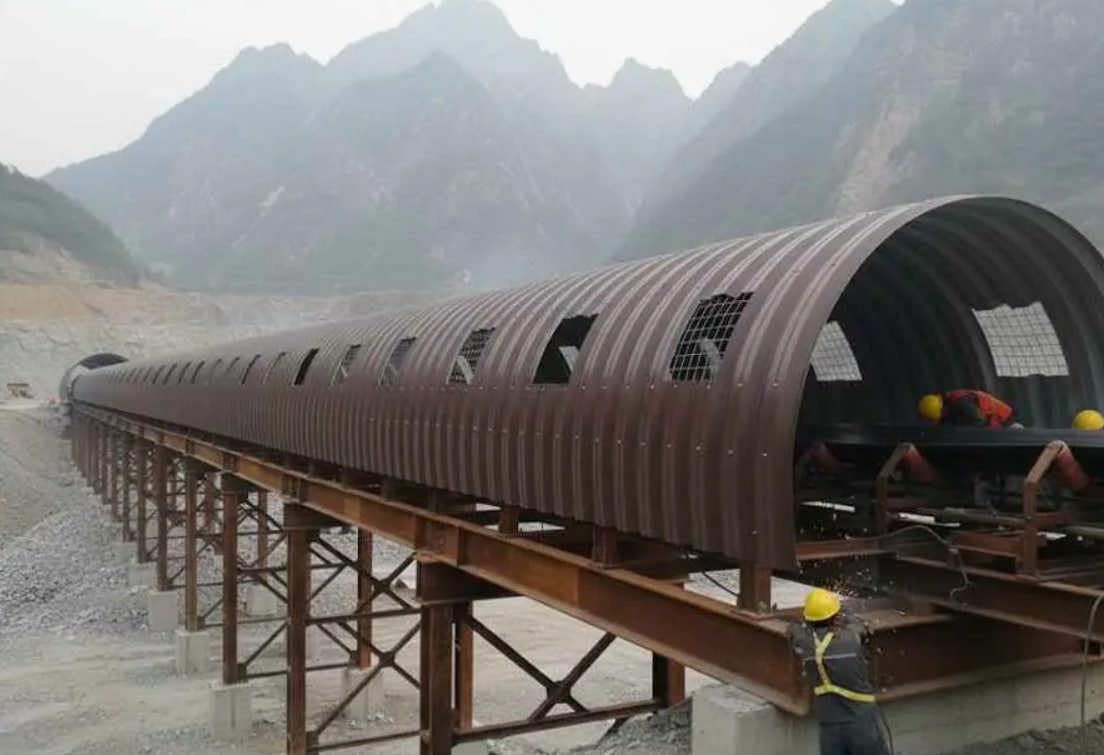

Производство профнастила НС18ПГ под геометрию кожуха
Стальной профлист получает заданную кривизну на оборудовании и закрывает рабочую ветвь транспортера без подгиба на площадке
.jpg)
Что нужно для расчета
Как работает продольный изгиб
Лист гнут вдоль гофр: поперечное сечение НС18 сохраняется, а заготовка повторяет дугу опор. Такой кожух защищает ленту и груз от осадков, снижает разнос пыли ветром и оставляет доступ через съемные секции.
Это однослойная стальная оболочка без утеплителя: ее теплопроводность отдельно не нормируют. Если узлу требуется теплоизоляция, рассматривают сэндвич панели и заново рассчитывают рамы, массу и примыкания.
Точный радиус
Кривизну задают по фактической дуге несущих рам.
Жесткая гофра
Волна 18 мм поддерживает форму сегмента между опорами.
Защита стали
Цинковый слой или полимер выбирают под влажность и среду.
Заказной раскрой
Длину увязывают с рамами, нахлестом и перевозкой.
Параметры НС18ПГ для заказа
Окончательные значения фиксируются после проверки чертежа, нагрузки и выбранной рулонной стали.
| Характеристика | Описание |
|---|---|
| Тип и назначение | продольно гнутый профилированный лист НС18ПГ; кожухи ленточных конвейеров |
| Высота волны | 18 мм |
| Рабочая / полная ширина | уточняется по применяемой матрице и спецификации партии |
| Длина и радиус | заказать по размерам каркаса с учетом возможностей перевозки |
| Толщина и марка стали | определяются расчетной нагрузкой и партией сырья |
| Утеплитель | не предусмотрен; плотность и теплопроводность к изделию не применяются |
| Покрытие и цвет | оцинкованное либо полимерное; RAL согласуется по доступному металлу |
| Соединение | соседние карты совмещаются по крайним гофрам |
| Нахлест | боковое и продольное перекрытие назначается рабочим чертежом |
| Вес и пожарные свойства | масса зависит от толщины и раскроя; показатели подтверждаются документами на комплектацию |
| Рабочий диапазон | зависит от защитного слоя, среды и температурного режима линии |
| Основание | стальные дуги или рамы, проверенные по нагрузкам и геометрии |
| Фиксация и шаг | саморезы с EPDM-шайбой; точный шаг подбирается по схеме крепления |
| Герметизация | уплотнительная лента либо совместимый герметик в водозащитных соединениях |
| Хранение и ограничения | сухие проветриваемые пачки на опорах; лист не служит несущим перекрытием и теплоизоляцией |
Как определяется цена НС18ПГ для конвейера
На смету влияют толщина стали, радиус, раскрой, цинковое или полимерное покрытие, оттенок, объем и количество фасонных деталей. Для партии формируется цена за объём с доставкой, без усреднения по типовым дугам.
На прямых ограждающих участках могут понадобиться гофролисты; их включают в общую ведомость, чтобы согласовать цвет и одну отгрузку.
Где купить НС18ПГ в СПб
Для заявки передают эскиз поперечной рамы, радиус, шаг опор, длину линии, требуемую защиту стали и адрес разгрузки.
Сроки, комплектация и наличие
В поставку включают изогнутые карты, заказанные доборы, метизы, уплотнение и упаковку. Наличие рулонной стали и нужного RAL проверяют перед запуском; гарантия — 20 лет при соблюдении согласованных условий.
Где лист не подходит
НС18ПГ не заменяет силовой каркас, взрывозащитный кожух или утепленное ограждение. Для агрессивной пыли, морской атмосферы, горячего груза и зон с повышенной ветровой либо снеговой нагрузкой требуются проверка покрытия, опор и толщины стали.
Под какие линии выбирают НС18ПГ
Открытые транспортеры
Защита ленты и сыпучего груза от дождя и снега.
Пылеобразующие линии
Локализация разноса мелкой фракции с учетом вентиляции.
Переходные галереи
Съемные сегменты над зонами осмотра и обслуживания.
Дробильные комплексы
Оболочка участков подачи при правильно выбранной защите стали.
Конкретное применение подтверждают по радиусу рам, условиям среды и расчетным нагрузкам, а не только по марке листа.
Варианты защитных оболочек
.png)
.png)
Профнастил установка НС18ПГ на конвейер
Проверка дуг
До подъема карт сверяют радиус, соосность и шаг рам. Изгиб нельзя дотягивать винтами к опоре: кромки пойдут волной, а соединения потеряют плотность.
Направление сборки
Сегменты раскладывают от нижней зоны дуги с учетом господствующего ветра и отвода воды. Продольные соединения располагают над опорами, если это задано проектом; боковые кромки совмещают без удара по гофре.
Фиксация и уплотнение
К стальным рамам лист крепят саморезами с EPDM-шайбой. Перетяжка сминает шайбу и деформирует полку, слабая затяжка оставляет путь воде. Герметик применяют только в узлах, обозначенных на схеме.
Торцы и доступ
Кромки закрывают доборами, а обслуживаемые зоны делают съемными. Для утепленных сводов используют арочные сэндвич панели: однослойный НС18ПГ не удерживает тепло.
Рез и защита
Для подгонки используют инструмент без перегрева цинка. Стружку удаляют сразу, открытые кромки очищают и защищают ремонтным составом, совместимым с заводским слоем. Абразивный круг ускоряет очаговую коррозию.
Хранение и осмотр
Пачки держат на ровных подкладках под навесом, обеспечив вентиляцию и сток воды. После сборки проверяют шайбы, нахлесты и торцы; затем осмотр повторяют после сильного ветра и при плановом обслуживании линии.
Вопросы перед заказом НС18ПГ
Какие профнастил размеры указать в заявке?
Нужны радиус дуги, длина карты, шаг рам и общая протяженность кожуха. Рабочую и полную ширину подтверждают в спецификации.
Можно ли согнуть прямой лист на объекте?
Нет: неконтролируемый подгиб деформирует полки. Кривизну формируют на оборудовании под заданный радиус.
Как выбрать покрытие для СПб?
Учитывают уличную влагу, промышленную пыль, реагенты и контакт с грузом. Доступность нужного RAL проверяется перед заказом.
Что требуется, чтобы запустить производство профнастила?
Передайте чертеж опор, нагрузку, размеры, исполнение стали, цвет, объем и адрес объекта в Санкт-Петербурге.
Заказ и расчет стоимости
Отправьте радиус дуги, длину и шаг опор, протяженность конвейера, требования к защите стали, цвет и адрес в Санкт-Петербурге. Мы проверим исходные данные, определим раскрой, количество сегментов и доборов, подтвердим сырье и подготовим логистику.
