Продольно гнутый профнастил для укрытий конвейеров Н60ПГ в Санкт-Петербурге
Профилированный стальной лист Н60ПГ с продольным изгибом заказывают для защитных кожухов и перекрытий конвейерных линий. Радиус, длину, толщину стали и исполнение поверхности согласовывают по чертежу или схеме конкретного объекта.
- Марка профиля — Н60ПГ, высота волны 60 мм
- Продольный изгиб выполняется под геометрию укрытия
- Рабочая и полная ширина уточняются по выбранному профилю
- Оцинкованное или полимерное исполнение — по заказу
.jpg)

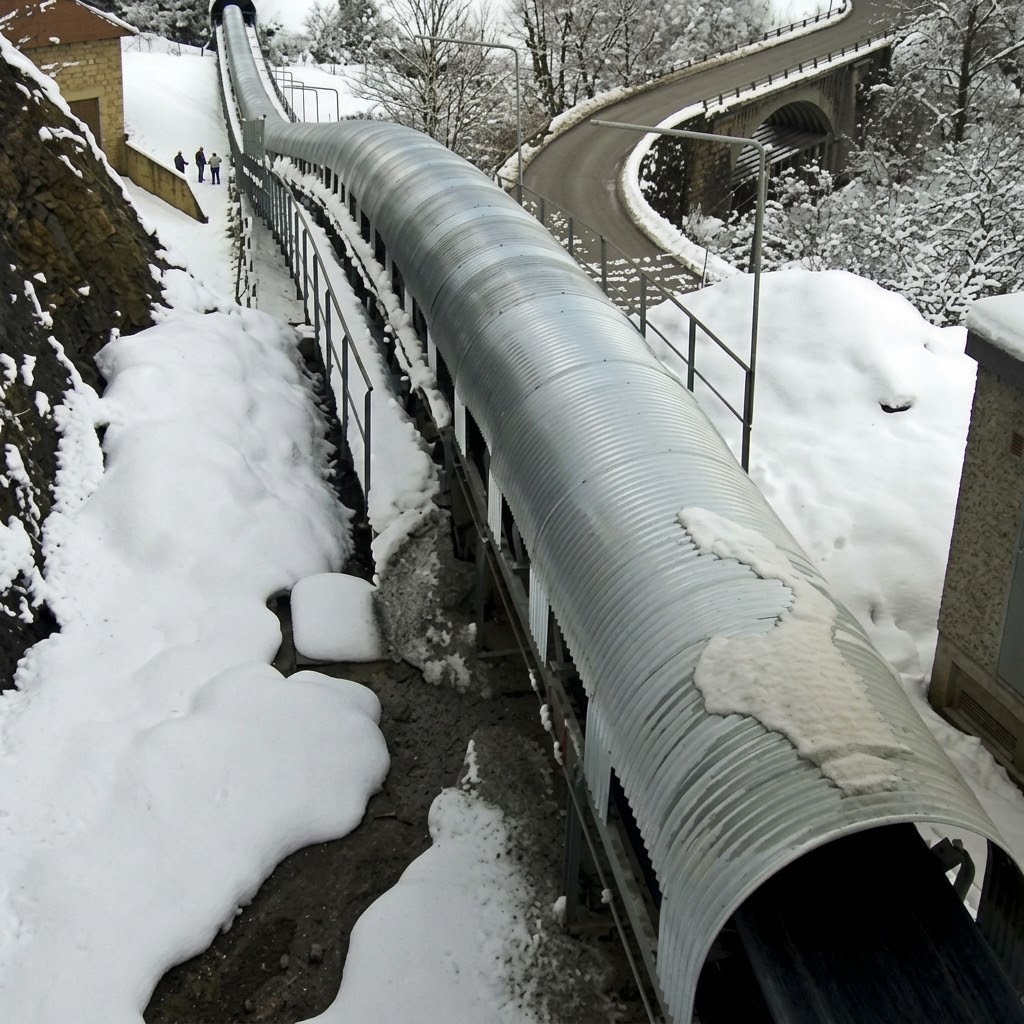

Профиль для защитного кожуха конвейера
Что проверить до передачи размеров в производство
До заказа партии
Как работает такой профиль
Этот профиль отличается от прямого листа продольным изгибом. Такая форма позволяет собирать дуговое укрытие над транспортером без набора коротких прямых деталей. Лист закрывает рабочую зону от осадков и пыли, а несущую работу системы определяют каркас и расчётная схема.
Если для опорной части требуются ЛСТК-профили, их сечение согласуют вместе с радиусом оболочки, чтобы места фиксации совпали с проектными линиями опирания и не вынуждали подрезать готовые карты на площадке.
До производства сверяют длину секции и фактическую геометрию трассы. Возле приводов, переходов и обслуживаемых узлов могут понадобиться съёмные фрагменты или отдельное обрамление.
Продольная гибка
Радиус задают по проекту и возможностям выбранной толщины стали.
Высота 60 мм
Профиль Н60 формирует выраженное ребро и стабильную геометрию листа.
Защитная поверхность
Вид цинкового или полимерного слоя согласуют для условий площадки.
Раскрой по ведомости
Размеры и количество секций фиксируют до производства партии.
Параметры продольно гнутого листа
Неуказанные в исходных данных размеры не подменяются типовыми значениями: их подтверждают по чертежу, выбранной толщине и расчётной нагрузке.
| Позиция | Данные |
|---|---|
| Изделие | продольно гнутый профилированный лист Н60ПГ |
| Назначение | укрытия и защитные кожухи конвейерных линий |
| Высота профиля | 60 мм |
| Рабочая ширина | уточняется по производственной позиции |
| Полная ширина | уточняется при согласовании профиля |
| Длина | по чертежу и ведомости заказа |
| Толщина стали | подбирается по радиусу гибки и расчётной нагрузке |
| Утеплитель | отсутствует; это однослойный стальной лист |
| Теплопроводность | как параметр теплоизоляции не применяется |
| Поверхность | оцинкованная или полимерная — по согласованной позиции |
| Цвет | RAL уточняется при выборе полимерного исполнения |
| Марка стали | по сертификату и спецификации партии |
| Соединение | листовой нахлёст; схема зависит от направления сборки |
| Вес | зависит от толщины стали, длины и геометрии карты |
| Пожарные свойства | стальная основа не поддерживает горение; требования объекта проверяют отдельно |
| Диапазон работы | определяется проектом и характеристиками защитного слоя |
| Основание | металлический каркас укрытия |
| Фиксация | саморезы или другие метизы по материалу опоры |
| Шаг крепления | точное значение выбирают по схеме опор и ветровой нагрузке |
| Герметизация | по требованиям к защите от осадков и пыли |
| Хранение | на ровных подкладках с защитой от воды и загрязнения |
| Ограничение | не использовать как самостоятельную несущую конструкцию без расчёта |
Цена, наличие и поставка
Стоимость продольно гнутого листа Н60ПГ начинается от 601.11 руб./м². Производство партии занимает 1–3 дня, доставка по Санкт-Петербургу и Ленинградской области — 4–5 дней, гарантия составляет 20 лет. Минимальный объём — 10 штук или 50 м².
Итоговую сумму считают после проверки радиуса, длины, толщины стали, вида поверхности и количества секций. Если в проекте предусмотрены прямые гофролисты, их выносят в отдельную позицию ведомости, чтобы не смешивать разные операции формования и корректно посчитать комплект.
Наличие сырья подтверждают перед запуском. Схему укрытия передают заранее: готовая дуга должна совпасть с линией опор, иначе потребуется сложная подгонка.
Что входит в расчёт
В заявку включают карты, количество секций, вариант поверхности и сведения по доставке. Саморезы, уплотнители и обрамляющие детали считают отдельно по узлам кожуха.
Что влияет на стоимость
На цену влияют толщина заготовки, изгиб, длина, объём, защитный слой и перевозка. Для длинных деталей заранее проверяют подъезд и способ разгрузки.
Где купить в Санкт-Петербурге
Заказать продольно гнутый лист можно по чертежу или ведомости размеров. До оплаты согласуют геометрию, поверхность, количество и адрес объекта, затем рассчитывают партию и отгрузку.

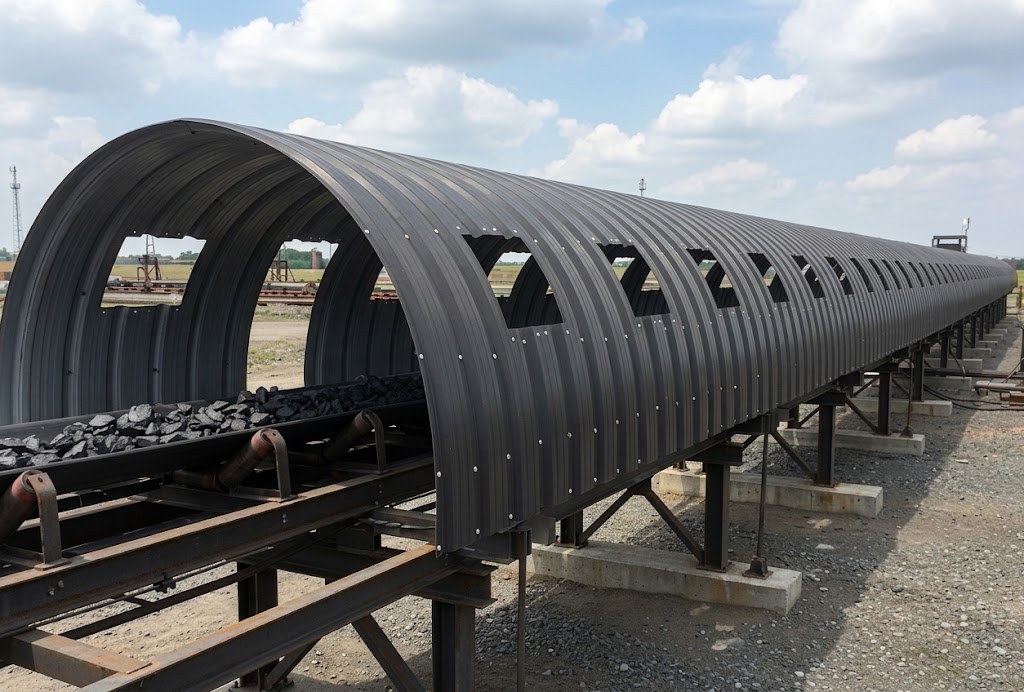

Где применяют продольно гнутый профиль
Основная задача такого листа — сформировать наружную оболочку над конвейером или технологической линией. Он подходит там, где оболочка должна повторять заданную дугу и собираться секциями на металлическом основании.
Ленточные конвейеры
Защитное перекрытие над рабочей ветвью на открытых производственных площадках.
Переходные галереи
Секции оболочки на участках, где требуется согласованная дуговая форма.
Складские комплексы
Укрытия транспортирующих линий между зонами хранения и перегрузки.
Нестандартные оболочки
Когда проект требует другой геометрии, арочный профнастил самонесущий рассматривают отдельно, поскольку его расчётная работа и схема опирания отличаются.

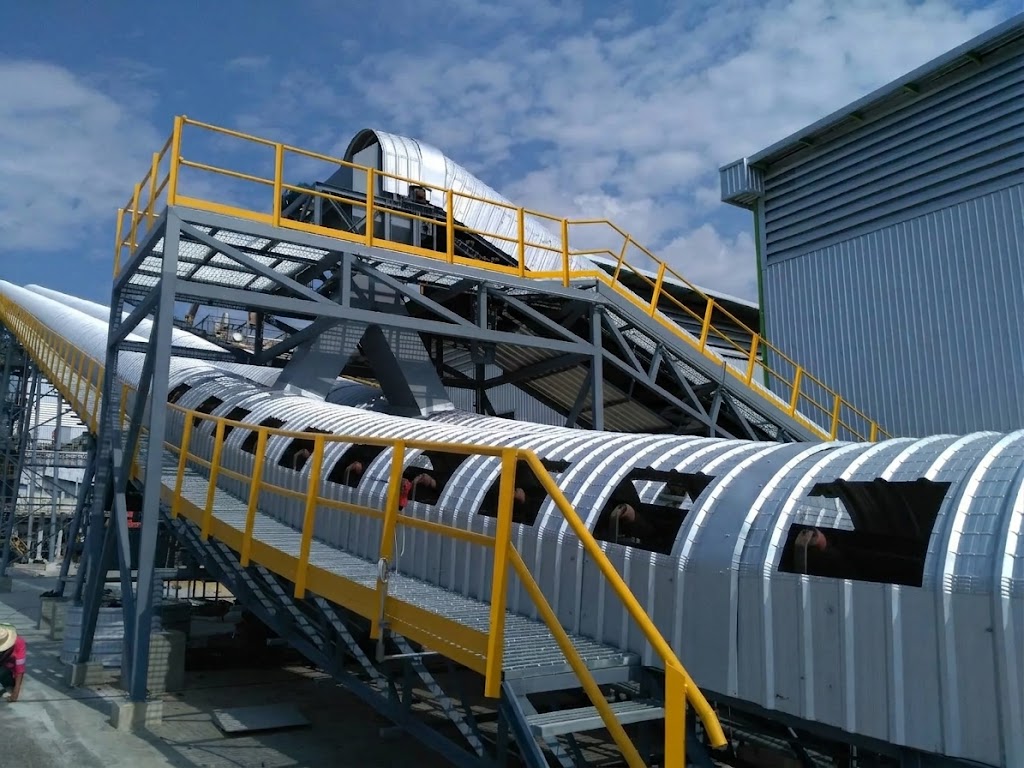

Профиль в составе защитного укрытия

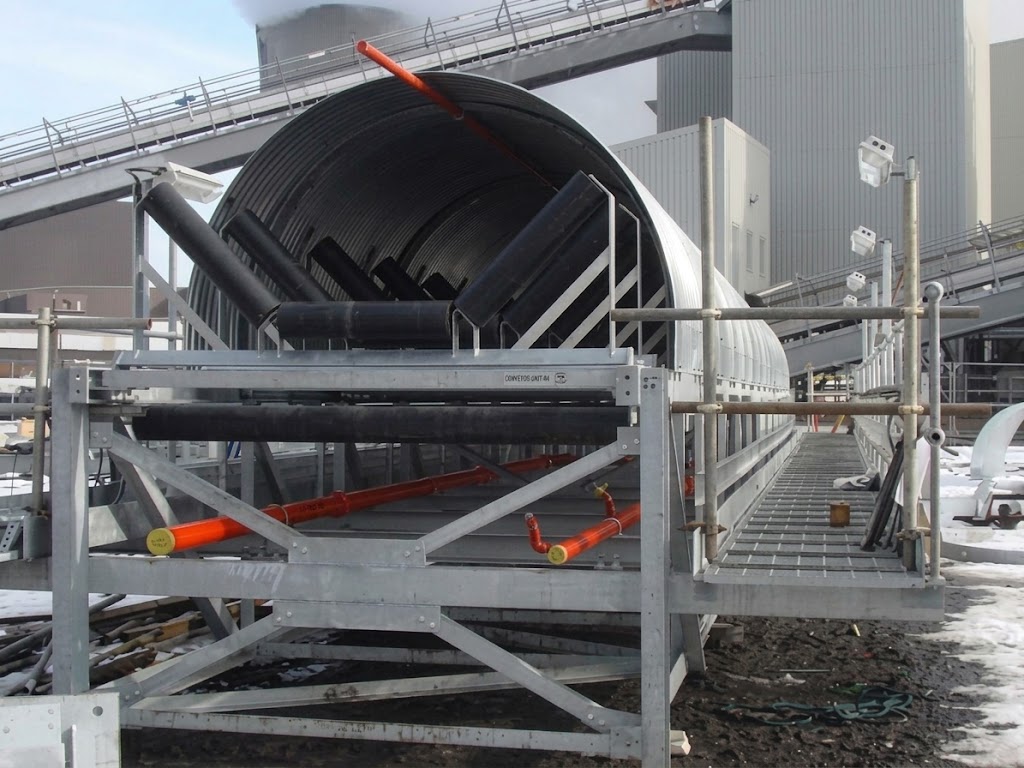

Сборка укрытия без перекоса секций
С чего начать
Перед установкой проверяют положение опор, радиус и крайние точки. Первую карту временно фиксируют и окончательно затягивают после выравнивания.
Как соединять листы
Соседние элементы укладывают с предусмотренным нахлёстом и фиксируют к каркасу подходящими метизами. Шаг зависит от опор, ветровой нагрузки и расчётной схемы.
Нужна ли герметизация
Если кожух должен ограничивать попадание дождя или пыли, сопряжения уплотняют по проекту. Отдельно проверяют торцы, переходы и зоны возле оборудования.
Что делать с резами
Подгонку выполняют инструментом, который не перегревает защитный слой. После резки удаляют стружку, а повреждённые кромки обрабатывают способом, предусмотренным для выбранного типа поверхности.
Как хранить до сборки
Пачки размещают на ровных подкладках, не допускают длительного контакта с водой и грязью. Гнутые элементы переносят так, чтобы не менять их радиус и не создавать локальные заломы на ребрах.
Вопросы перед заказом
Можно ли купить Н60ПГ по своим размерам?
Да. Передают длину секций, геометрию изгиба, количество, исполнение стали и данные по каркасу. Параметры подтверждают до производства.
Какая ширина и толщина нужны?
Эти значения выбирают по производственной позиции и расчёту укрытия. Без исходной схемы указывать универсальную толщину или ширину некорректно.
Когда такой лист не подходит?
Он не заменяет несущий каркас. Для самостоятельной работы или другой схемы оболочки нужен отдельный расчёт.
Как заказать доставку по Санкт-Петербургу?
Укажите адрес, длину элементов и способ разгрузки. Для длинных карт заранее проверяют подъезд к месту выгрузки.
Отправить размеры для расчёта
Пришлите схему укрытия, длину секций, радиус, количество, исполнение поверхности и адрес в Санкт-Петербурге. По этим данным рассчитаем партию и перевозку.
