Н114ПГ для бескаркасных ангаров в Санкт-Петербурге

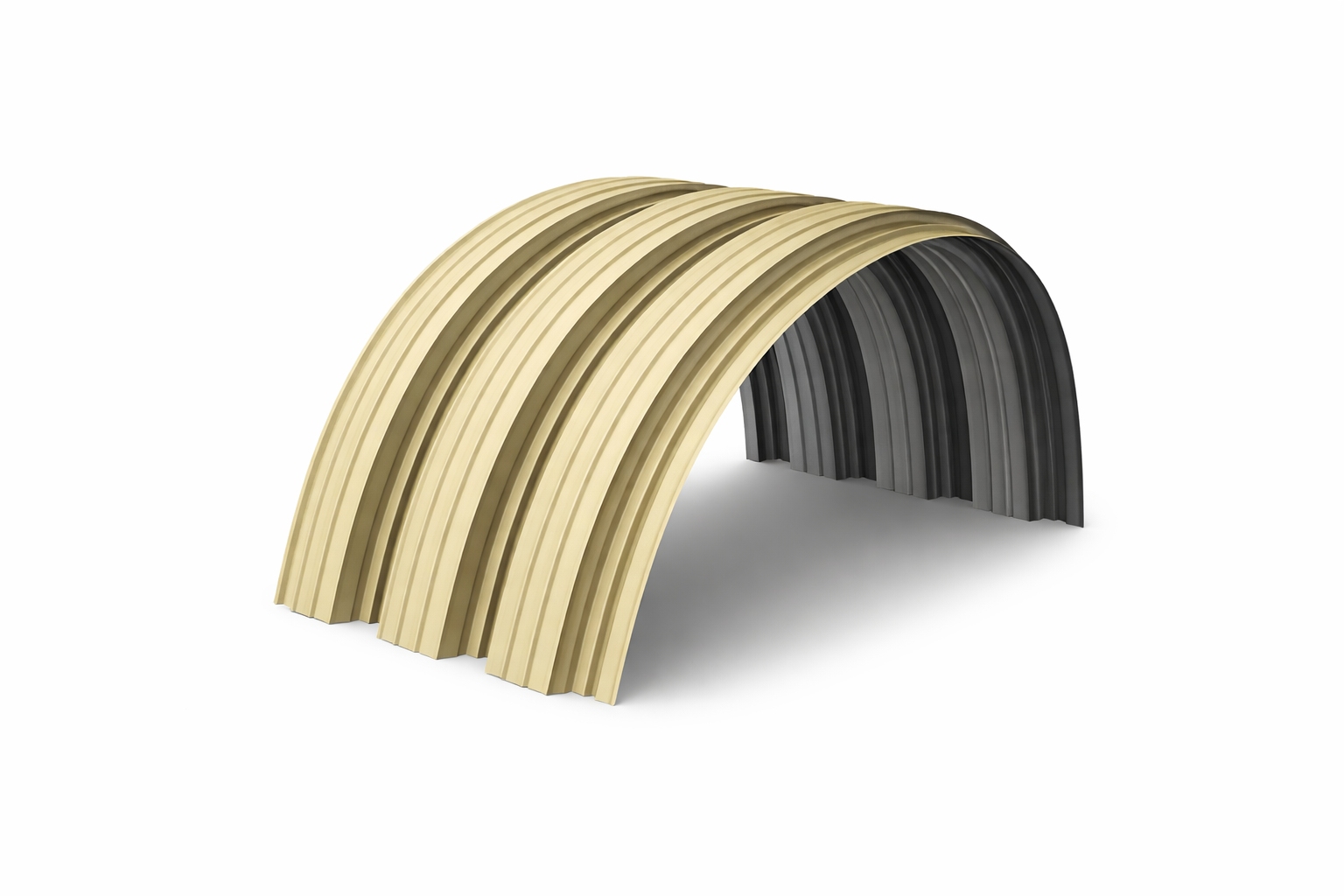

Н114ПГ — самонесущий арочный профлист для устройства оболочки ангаров без промежуточных ферм и колонн. Купить материал можно от 773.85 р./м²: изготовление занимает 1–3 дня, а доставка по Санкт-Петербургу рассчитывается по адресу и объёму партии.
- Арочная оболочка одновременно выполняет ограждающую и несущую функцию, поэтому внутреннее пространство остаётся свободным.
- Гофр высотой 114 мм увеличивает жёсткость листа и позволяет подбирать сечение под расчётные нагрузки конкретного сооружения.
- Соседние сегменты объединяются продольным замком, который обжимают механическим оборудованием после установки.

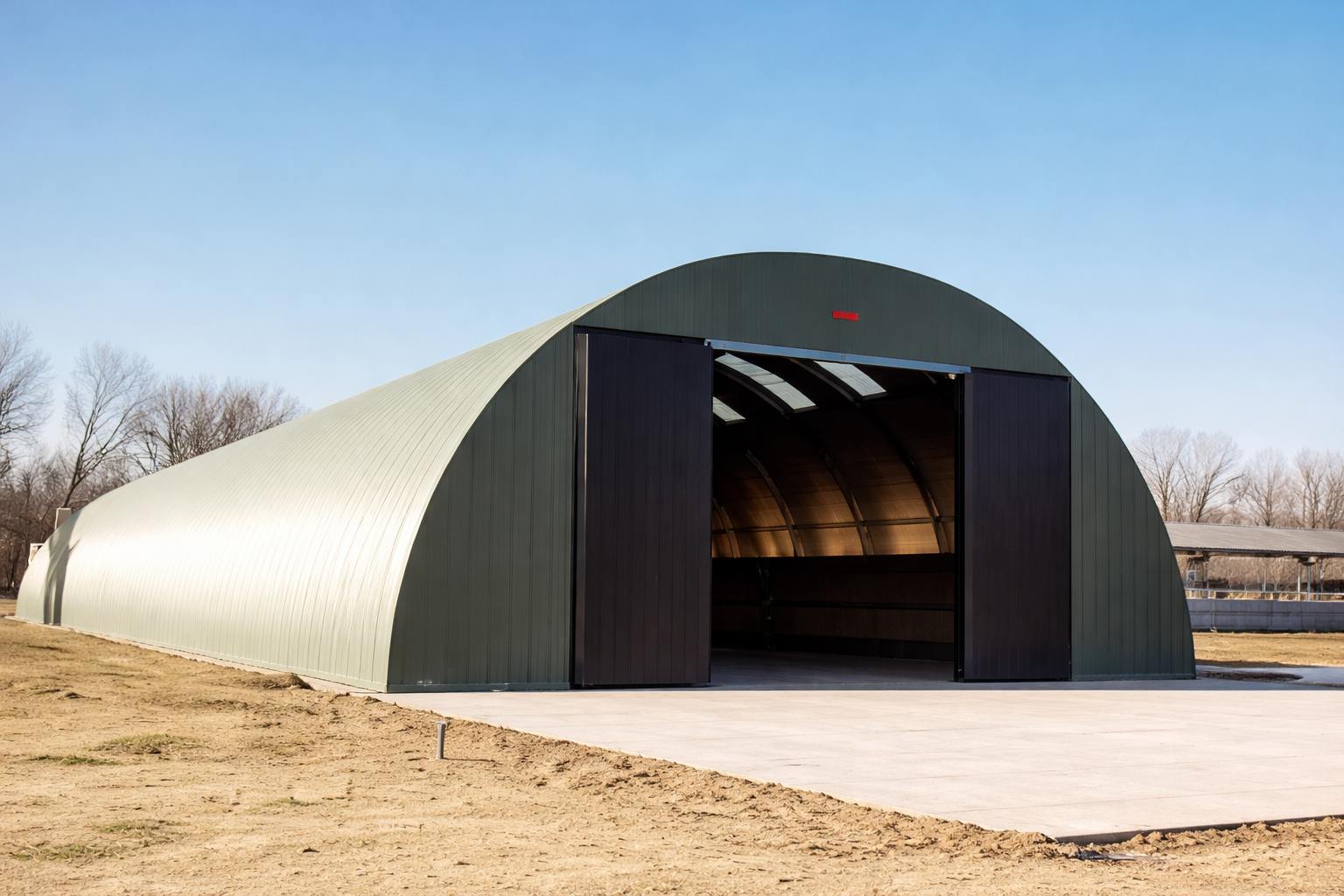

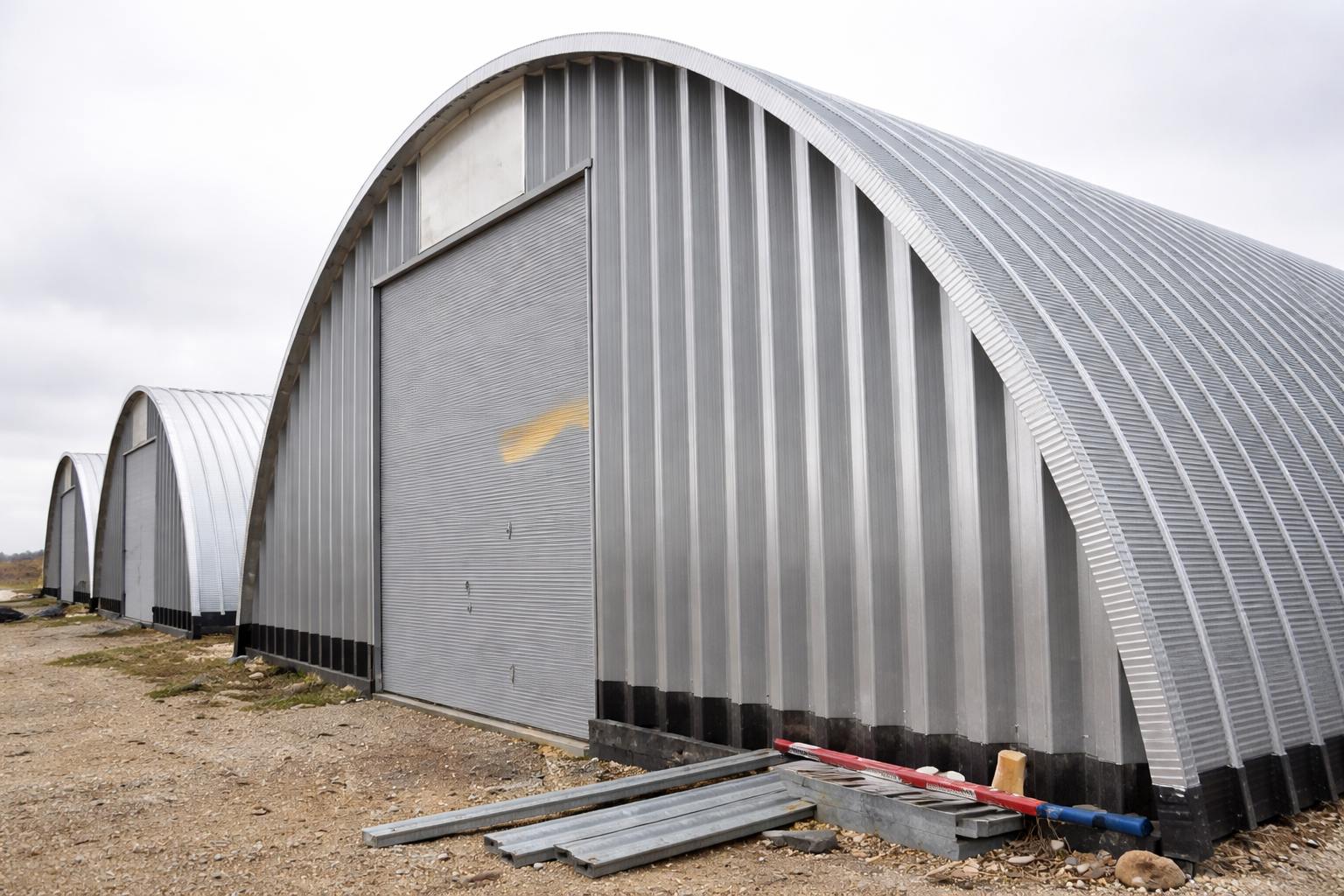

Почему Н114ПГ работает как несущая оболочка
В бескаркасной схеме плоская рулонная сталь проходит профилирование, а затем получает заданную кривизну. После формовки сегмент приобретает пространственную жёсткость: нагрузка распределяется не по отдельной стропильной системе, а по всей дуге. Геометрия Н114ПГ формируется трапециевидными рёбрами высотой 114 мм, благодаря которым тонколистовой металл становится значительно устойчивее к изгибу.
Заготовку выполняют из оцинкованной конструкционной стали, в исходном проекте указаны марки S350GD и S450GD. Особое внимание уделяют опорному контуру: стартовая линия должна быть ровной, иначе отклонение передастся следующим арочным полосам. Если торцевые участки усиливают и применяют арматурные каркасы, положение закладных и анкеров согласуют ещё до профилирования первой партии. Такой порядок упрощает совмещение металлической оболочки с фундаментом и рамами проёмов.
Исходные параметры Н114ПГ для проектирования
Что даёт бескаркасная схема на практике
Свободный внутренний объём
Дуга не нуждается в регулярном ряду промежуточных колонн. Это упрощает размещение стеллажей, техники, технологических линий и широких проездов внутри здания.
Непрерывный продольный шов
Смежные полосы соединяются загибом кромок. При правильной настройке закаточного оборудования получается плотный замок без ряда сквозных крепёжных точек по длине стыка.
Формование рядом с местом монтажа
При объектной технологии рулон превращается в профилированный сегмент непосредственно на подготовленной площадке. Это позволяет получать длинные элементы без перевозки готовых крупногабаритных арок.
Замена локального участка
Если повреждение сосредоточено на одной полосе, ремонтную схему можно строить вокруг конкретного сегмента. Способ восстановления выбирают после оценки состояния замка, кромок и опорной зоны.

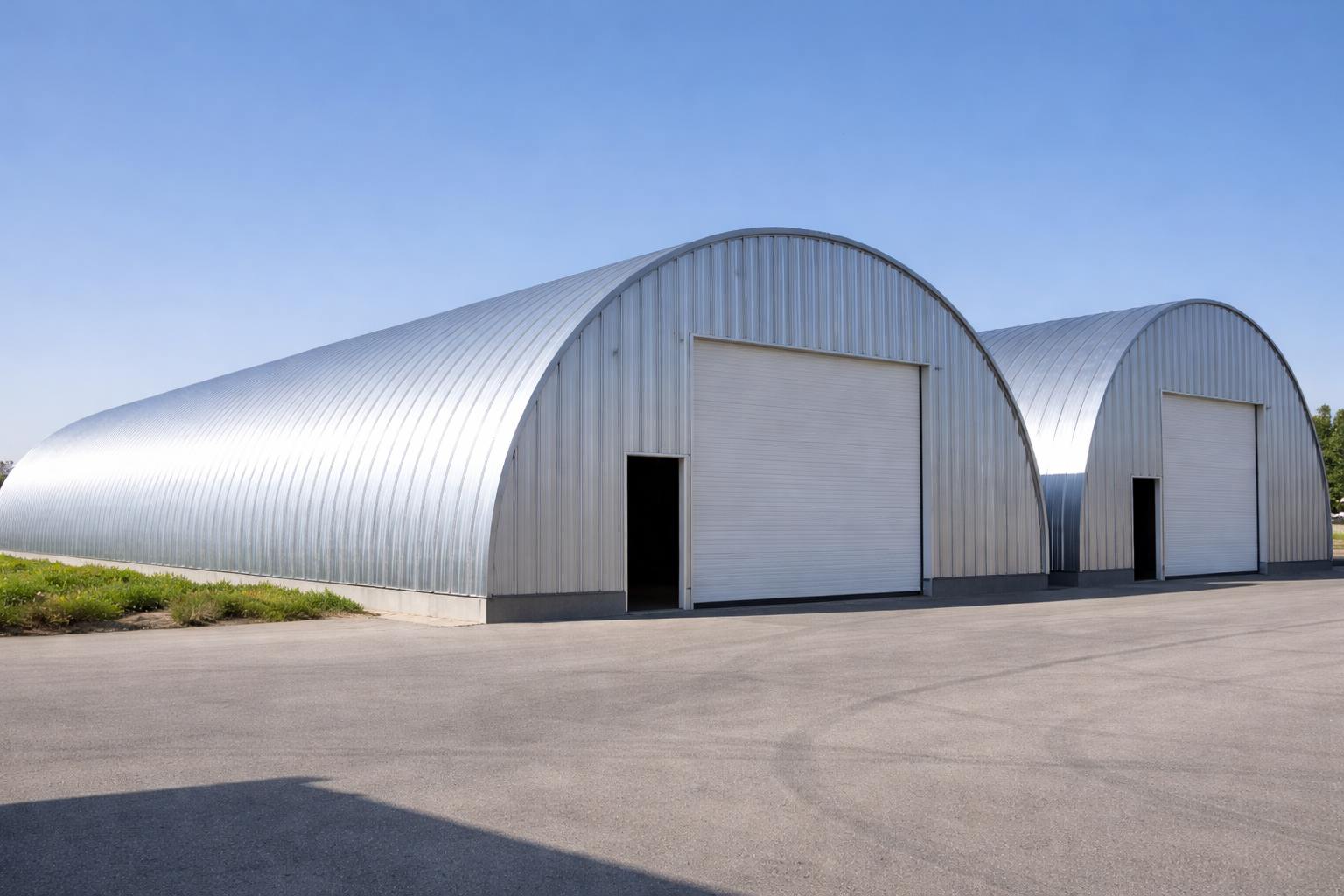

Последовательность подготовки бескаркасного ангара
Расчёт начинают не с толщины, а с исходных нагрузок
До выпуска металла определяют пролёт, длину сооружения, радиус дуги, снеговое и ветровое воздействие, расположение ворот и особенности торцевых стен. Только после этого выбирают толщину заготовки. Такой подход снижает риск ситуации, когда лист уже произведён, а его жёсткость не соответствует принятой геометрии.
Площадку готовят под технологическую цепочку
Рулон, профилирующий комплекс, гибочное оборудование и готовые полосы должны перемещаться без пересечения рабочих зон. При интенсивном движении транспорта периметр разгрузки иногда дополнительно защищают, используя дорожный отбойник. Главное — заранее оставить свободный коридор для подачи металла и безопасного разворота техники.
Точность замка проверяют на первой полосе
Кромки соседних элементов должны входить в фальц без принудительного смещения. Перед серийной сборкой полезно выполнить пробный проход закаточной машинки и проконтролировать равномерность обжима. Если один участок закрывается слабее другого, настройку корректируют до продолжения монтажа.
Чаще всего геометрия нарушается по трём причинам
Проблемы возникают не из-за одного параметра, а из-за несогласованности нескольких операций. Основание, разметка, радиус формовки и направление сборки должны соответствовать одной рабочей схеме.
- Толщину назначили до расчёта, поэтому фактическая жёсткость оболочки оказалась ниже требуемой.
- Стартовая линия получила перепад, и ошибка постепенно увеличилась при установке следующих элементов.
- Замок начали обжимать без проверки сопряжения кромок, из-за чего на отдельных участках появилась неравномерная посадка.
Работы удобнее вести по контрольным точкам: сначала принимают основание, затем проверяют оси и закладные, после чего настраивают формование и собирают первый тестовый участок. Такой порядок позволяет обнаружить отклонение до того, как оно повторится на десятках метров оболочки.
Исполнения Н114ПГ по толщине и покрытию
Во всех вариантах сохраняется профиль высотой 114 мм. Отличаются толщина стальной основы и наружный защитный слой, поэтому конкретную позицию выбирают с учётом расчётной схемы и условий эксплуатации.
Толщина 0.65 мм, Полиэстер RAL 1014
Облегчённое цветное исполнение для проектов, в которых допустимость такой толщины подтверждена расчётом.
Что учитывать: радиус дуги, пролёт, шаг опирания у основания и действующие нагрузки.
Перейти к товару
Толщина 0.85 мм, Полиэстер RAL 8017
Вариант с более массивной стальной основой и коричневым полимерным слоем для наружной поверхности.
Что учитывать: совместимость защитного покрытия с условиями среды и технологией формовки.
Перейти к товару
Толщина 1.0 мм, Оцинкованный
Исполнение без цветного полимерного слоя, где основную защиту стальной поверхности обеспечивает цинковое покрытие.
Что учитывать: массу сегмента, возможности оборудования и требуемую кривизну заготовки.
Перейти к товару
Толщина 1.2 мм, Полиэстер RAL 5005
Наиболее толстая из представленных позиций, дополненная синим полимерным покрытием.
Что учитывать: её применение должно быть связано с расчётной потребностью, а не только с желанием увеличить запас металла.
Перейти к товаруКонтроль перед запуском профилирующей линии
Перед формованием первой арки фактические размеры основания сверяют с рабочей схемой. Затем отмечают оси торцевых конструкций, положение проёмов и точки фиксации стартовых элементов. Отдельно проверяют ширину рулона, положение направляющих и настройки оборудования. При необходимости ограничить доступ к рабочей зоне может использоваться сетка для забора, но ограждение не должно мешать подаче заготовки и перемещению готовых сегментов.
- Промерьте отметки опорной линии и занесите фактические отклонения в монтажную схему.
- Нанесите на план все проходы коммуникаций, ворота и места сопряжения арки с торцевыми конструкциями.
- До серийного выпуска сверьте рабочую ширину профиля с настройками роликов и гибочного узла.
Дополнительно к этому товару
Что сообщить для технического подбора
Данные по будущему сооружению
Для предварительного подбора подготовьте ширину пролёта, длину здания, требуемый радиус арки, сведения об основании и пожелания к наружному покрытию. Если предусмотрены крупные ворота, вентиляционные проходы или усиленные торцы, их лучше указать сразу: эти узлы влияют на раскладку элементов и порядок монтажа.
