Планка конька круглого

Что такое планка конька?

Получается этот элемент на стыке двух скатов. При этом стык должен формировать линию, которая и называется коньком. К примеру, у шатровой крыши этого элемента нет, хотя скаты стыкуются в одной точке. Но не все стыки так называют, а только самый верхний и внешний. К примеру, внутренний угол, образованный двумя скатами, называют ендовой.

Что касается профнастила, уложенного по скатной крыше, то по технологии его укладки листы стыковаться на коньке впритык друг к другу не должны. Обязательно оставляется свободный зазор, через который воздух из-под кровельного материала выходит наружу. А вот чтобы в этот зазор не попадали атмосферные осадки, его закрывают специальным доборным элементом, который называют коньковой планкой. Хотя чисто конструктивно конек – это часть крыши, а не отдельная деталь кровельного покрытия. Но в обиходе даже мастера называют эту планку коньком. Поэтому говорить будем именно о ней: из чего изготавливают, какой формы, и каких размеров.

Виды конька для профнастила

Конек на крышу  изготавливается из того же материала, что и сами профилированные листы. То есть из оцинкованного стального листа, покрашенного или с нанесенным полимерным слоем. При этом коньковая планка выбирается в цвет кровельному покрытию.

Планка конька имеет три формы изделия:

  • Уголковая– это деталь в виде уголка с завальцованными краями. Самый простой вариант, без притязаний на высокие эстетические формы, но и самые дешевые, потому что технология их производства – это сгибание оцинкованной полосы до требуемого угла.
  • Скругленная – более эстетичная форма в виде желоба с полочками для крепежа, у которых завальцованы края. Именно эти модели образуют под собой большого объема вентиляционный карман. К тому же такие коньковые планки обязательно с боков закрываются заглушками. При высокой эстетичности скругленных коньков цена у них тоже высокая, конечно, в сравнении с другими вариантами.
  • П-образная – самый интересный с позиции декоративного оформления крыши. Но на его изготовление уходит много металла, плюс фасонные заглушки, в купе высокая цена изделия.

Что касается размеров коньков на крышу из профнастила, то длина варьируется в диапазоне 2-3 м. А вот ширину определяет угол наклона скатов, поэтому в этом плане ассортимент широкий.

Технология установки коньковой планки

Начнем с того, что профнастил – материал профилированный. То есть его форма – это волны скругленной или трапециевидной формы. Установленный на них конек обеспечивает стопроцентную вентиляцию. Он примыкает монтажными полками к верхним волнам кровельного материала, к ним и крепится, а через пространство, образованного плоскостями нижних волн и полкой конька, выходит воздух из-под кровельного покрытия.

Но это свободное пространство является местом, куда под кровлю залетает пыль, насекомые, мелкие птицы, мусор и прочие неприятности. Сегодня эта проблема решается установкой между коньковой планкой и профнастилом специального уплотнительного материала. По сути, это лента из пористого материала, который при сжимании образует плотную защитную преграду.

Виды уплотнителя для конька

  • Пенополиуретановый уплотнитель
  • Полиэтиленовый
  • Лента ПСУЛ

Обратите внимание, что практически все уплотнители полностью закрывают зазор межу коньковой планкой и кровельным материалом. Поэтому в большинстве случаев вентиляция конька крыши под профнастил организуется через боковые отверстия, которые закрываются перфорированными заглушками. Нередко даже заглушки не устанавливают.
Правила монтажа коньковой планки
Монтаж конька крыши из профнастила начинается с выбора типа коньковой планки. После чего надо определиться с количеством приобретаемых элементов. Здесь все просто. Требуется знать длину конькового прогона, который делят на длину планки. Обязательно учитывают тот факт, что между собой элементы монтируются с нахлестом, равным 15-20 см. То есть количество стыков будет увеличивать длину пролета. Поэтому делают просто, докупают к расчетному количеству еще один элемент.

Хотелось бы обратить внимание на два момента, касающихся формирования конькового прогона:

  • Края профилированных листов не должны закрывать коньковый прогон. Расстояние от края уложенных листов до верхней точки крыши – 5-10 см.
  • Под верхние края кровельного материала обязательно укладывается сплошная обрешетка из двух, лежащих друг около друга, досок. Суть в том, что крепление конька на крыше из профнастила производят не в кровельный материал, а в обрешетку.

И еще один не менее важный момент. Линия пересечения скатов должна быть ровной. Погрешность допускается, но не больше 2% от ширины монтажной полки. Например, если запланирован монтаж коньковой планки длиною 2 м с шириною монтажных полок в 20 см, то отклонение от линии пересечения скатов не должно превышать: 20х2%=20х0,02=0,4 см.

Если данный параметр не соответствует требуемым нормам, то вероятность, что крыша протечет именно в месте установки коньковой планки, будет достаточно высока. Эту проблему решают двумя способами:

  1. Переложить кровельный материал.
  2. Выбрать коньковую планку с большей шириной монтажных полок.

Монтаж планок начинают с любого края крыши. Сначала укладывают уплотнитель. Здесь применяют два способа:

  1. приклеивают уплотнитель на обратные поверхности монтажных полок;
  2. приклеивают к самому кровельному материалу.

Первый вариант проще и удобнее в исполнении.

Укладывают первую планку. Ее крепят к обрешетке через верхние гофры профнастила кровельными саморезами. Крепежи вкручивают через каждые 30-40 см с отступом от краев полок в пределах 2-3 см. Затем монтируют вторую с перехлестом краев. Крепление точно такое же. И таким образом все остальные элементы.

Обратите внимание на правильный подбор длины крепежного изделия, потому что вкручивание производят в верхнюю волну. Обычно этот параметр состоит из высоты волны профилированного листа и толщины обрешетки.

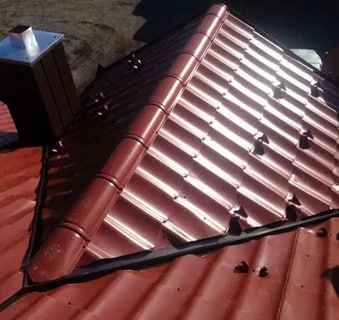

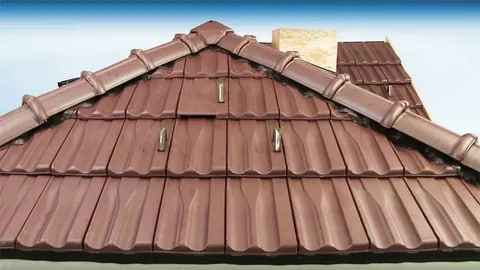

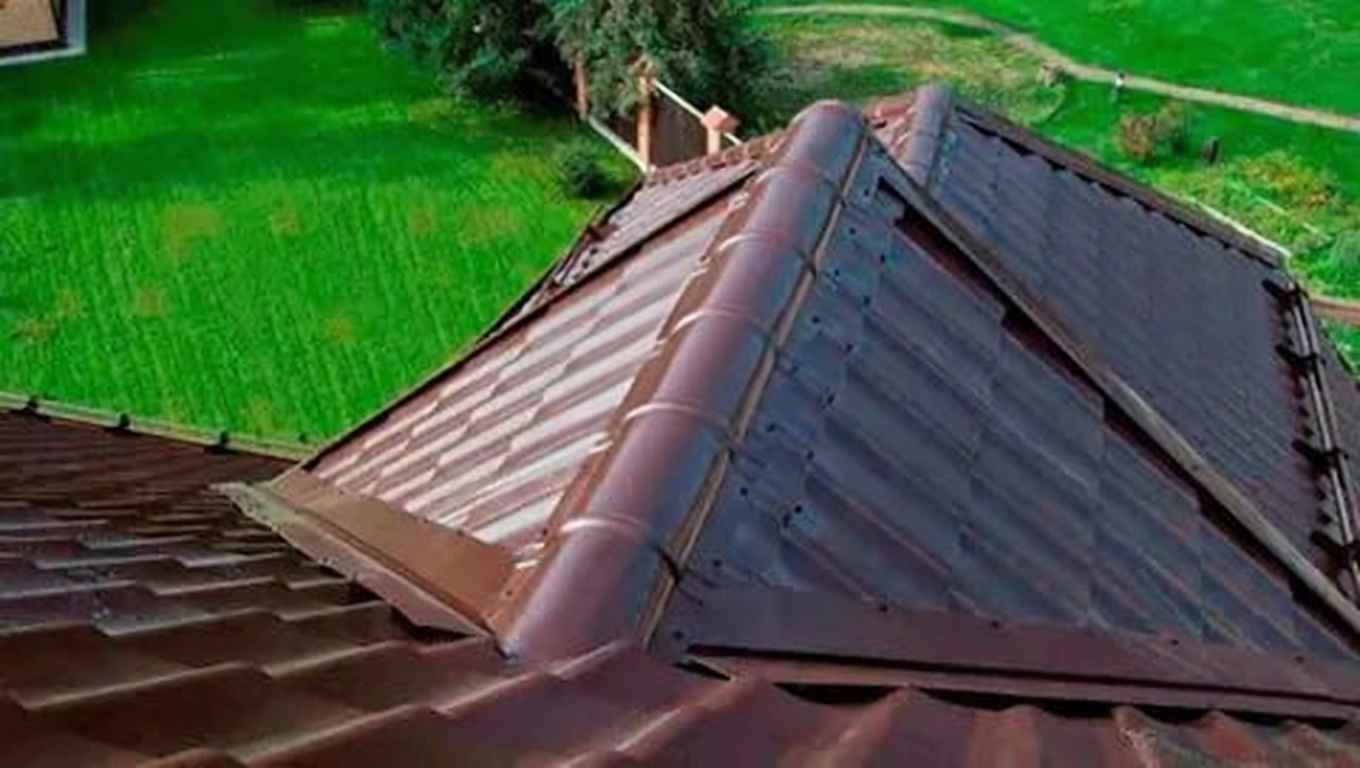

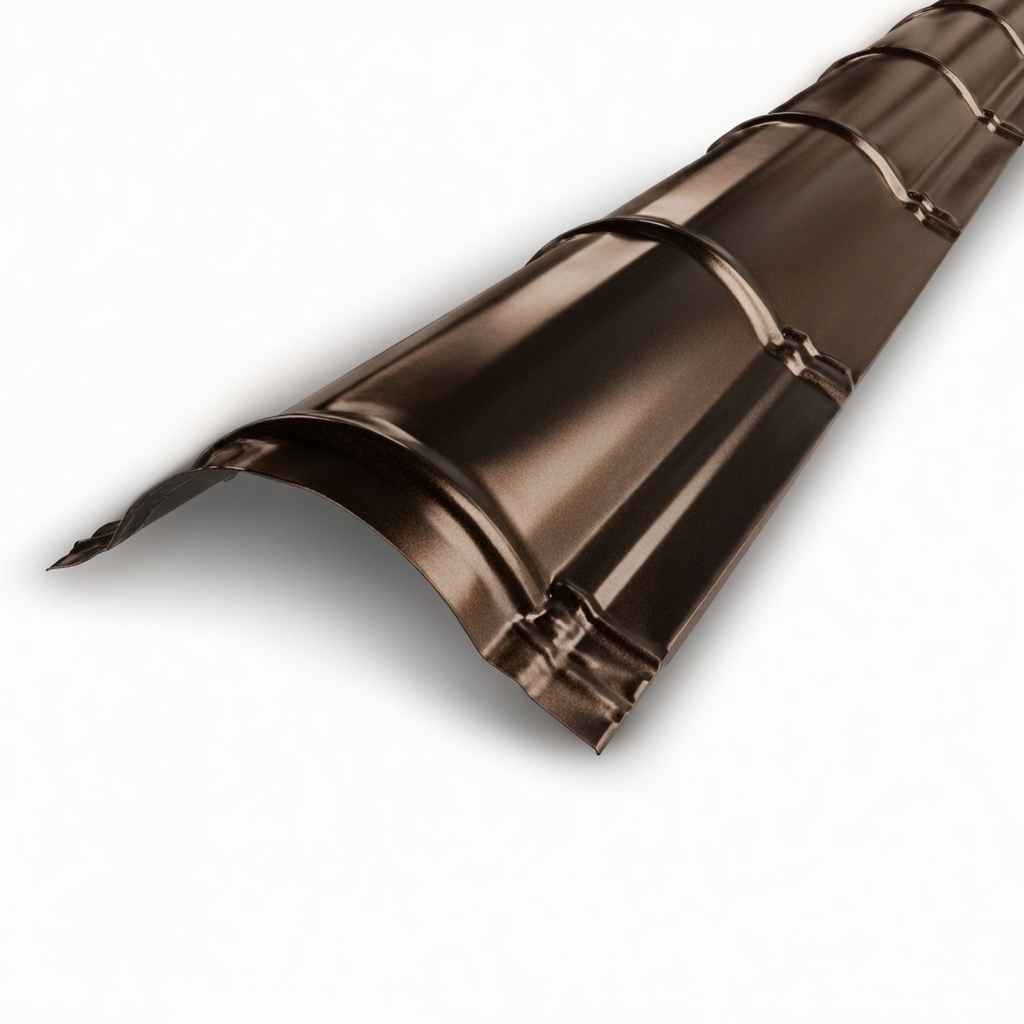

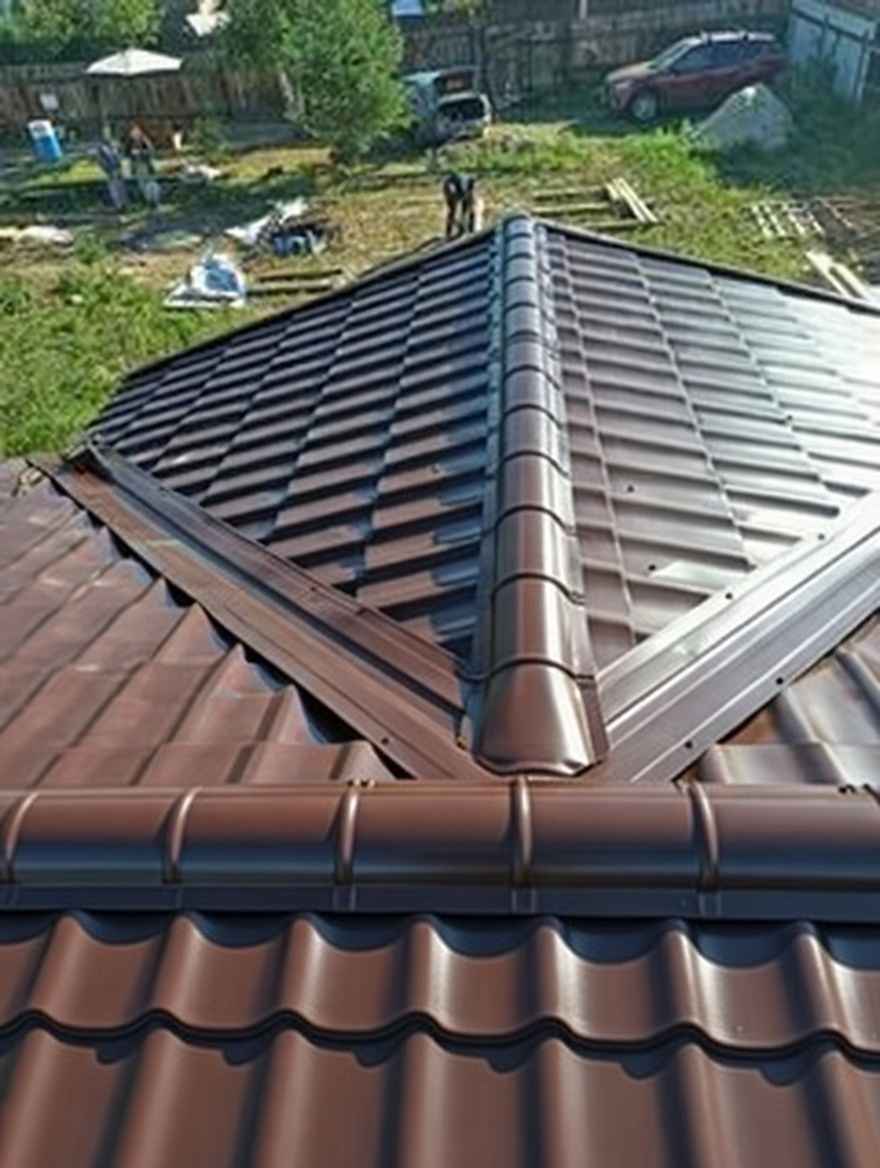

Круглый конек не просто защищает верхний стык скатов от влаги, но повышает декоративность кровли в целом. Элемент представляет собой изделие из тонколистовой стали с радиусным поперечным сечением и плоскими отбортовками, необходимыми для более плотного примыкания к кровельному материалу.

Планка круглого конька является одним из элементов системы естественной вентиляции подкровельного пространства. Конек не препятствует направленному току воздуха от карнизных свесов к верхней точке крыши благодаря наличию отверстий в уплотнителе, а при установке коньковых дефлекторов — даже усиливает его.

Круглый конек является полноценной заменой конька плоского. Его выбор — дань декоративной составляющей: на кровлях отдельных типов круглый конек смотрится более эффектно.


Важно! Если гидроизоляционный материал кровли не обладает паропроницаемыми характеристиками, для вентиляции необходимо организовать разрыв гидроизоляции под коньком.

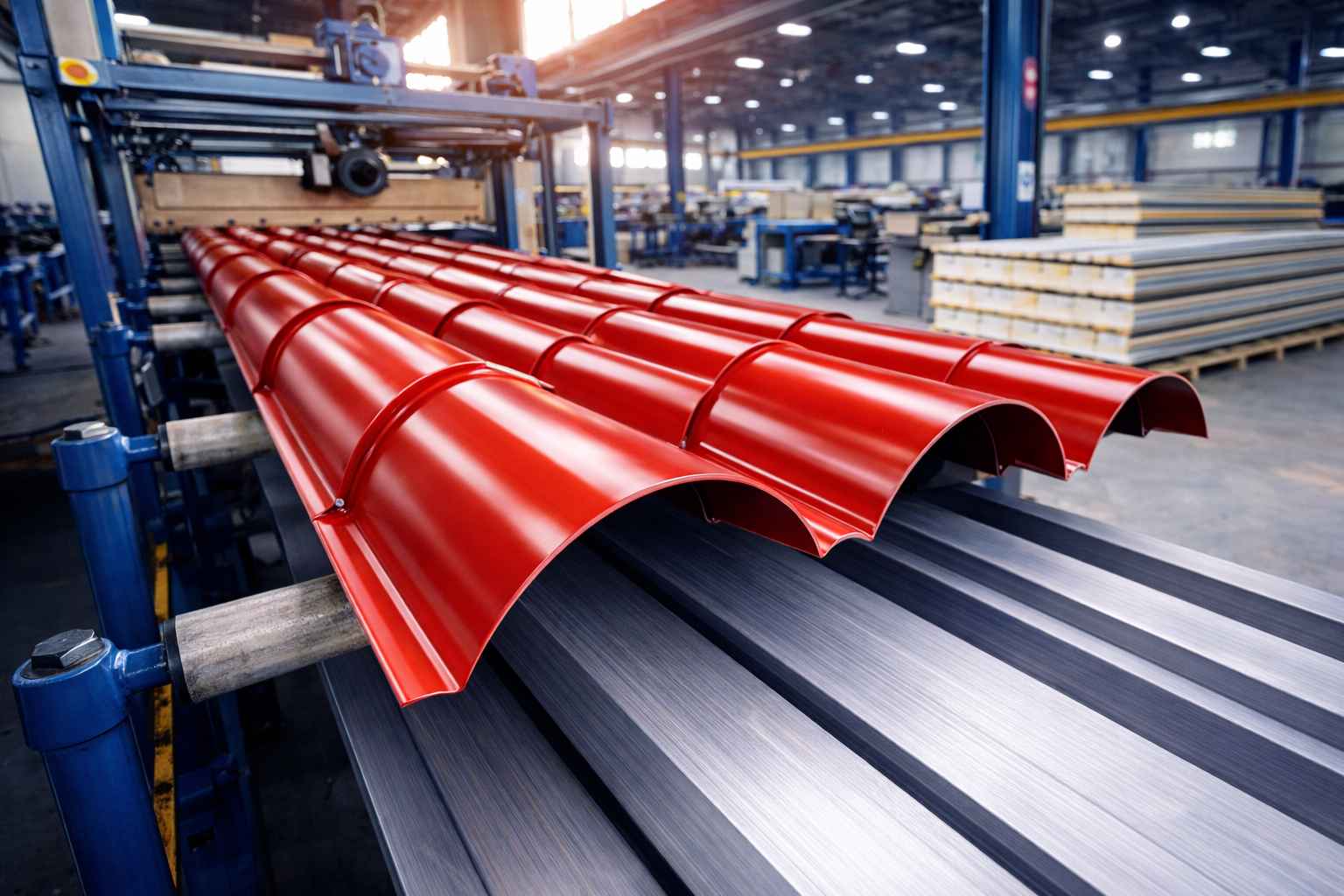

Наша компания занимается производством кровельных и стеновых сэндвич-панелей, профилированных листов, металлочерепиц и доборных элементов для обустройства крыш и стен  различных типов. Полностью готовый к монтажу материал предлагается нами на выгодных условиях.
Мы готовы предложить вам большой выбор цветовых решений палитры RAL, так же и порезку металлов под индивидуальный заказ. На сайте можно сразу заказать крепеж, аксессуары и  элементы, необходимые для работы. Мы обеспечим вам наличие сертификатов, соответствие ГОСТам , бесплатную консультацию 8 (812) 603-49-30, качество и оригинальность продукции,  оперативность поставок. Мы располагаем собственным автопарком грузового транспорта. Наша компания осуществляет доставку по Москве, Санкт Петербургу и по другим городам России. Стоимость доставки определяется в зависимости от географии и объема продаж.

 Палитра RAL:


/шт
Планка конька круглого R110х2000 ПЭ-9010-0.45
Планка конька круглого R110х2000 ПЭ-9010-0.45
5371-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-7024-0.45
Планка конька круглого R110х2000 ПЭ-7024-0.45
5356-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-6005-0.45
Планка конька круглого R110х2000 ПЭ-6005-0.45
5343-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-5005-0.45
Планка конька круглого R110х2000 ПЭ-5005-0.45
5329-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-6029-0.45
Планка конька круглого R110х2000 ПЭ-6029-0.45
5346-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭП-9003-0.45
Планка конька круглого R110х2000 ПЭП-9003-0.45
5362-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-7004-0.45
Планка конька круглого R110х2000 ПЭ-7004-0.45
5347-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-RR32-0.45
Планка конька круглого R110х2000 ПЭ-RR32-0.45
5381-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-8017-0.45
Планка конька круглого R110х2000 ПЭ-8017-0.45
5348-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-3011-0.45
Планка конька круглого R110х2000 ПЭ-3011-0.45
5318-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-9006-0.45
Планка конька круглого R110х2000 ПЭ-9006-0.45
5389-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭП-8017-0.45
Планка конька круглого R110х2000 ПЭП-8017-0.45
5390-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-9003-0.45
Планка конька круглого R110х2000 ПЭ-9003-0.45
5352-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-7047-0.45
Планка конька круглого R110х2000 ПЭ-7047-0.45
5353-01
Цвет:
Толщина металла:
197.66р.
/шт
Планка конька круглого R110х2000 ПЭ-9002-0.45
Планка конька круглого R110х2000 ПЭ-9002-0.45
5355-01
Цвет:
Толщина металла:
199.42р.
/шт
Планка конька круглого R110х2000 ПЭ-7005-0.45
Планка конька круглого R110х2000 ПЭ-7005-0.45
5349-01
Цвет:
Толщина металла:
199.42р.
/шт
Планка конька круглого R110х2000 ПЭ-1018-0.45
Планка конька круглого R110х2000 ПЭ-1018-0.45
5312-01
Цвет:
Толщина металла:
201.18р.
/шт
Планка конька круглого R110х2000 ПЭ-2004-0.45
Планка конька круглого R110х2000 ПЭ-2004-0.45
5303-01
Цвет:
Толщина металла:
201.18р.
/шт
Планка конька круглого R110х2000 ПЭ-1035-0.45
Планка конька круглого R110х2000 ПЭ-1035-0.45
5319-01
Цвет:
Толщина металла:
201.18р.
/шт
Планка конька круглого R110х2000 Viking-8017-0.45
Планка конька круглого R110х2000 Viking-8017-0.45
5280-01
Цвет:
Толщина металла:
221.36р.
/шт
Планка конька круглого R110х2000 Viking-6007-0.45
Планка конька круглого R110х2000 Viking-6007-0.45
5285-01
Цвет:
Толщина металла:
221.36р.
/шт
Планка конька круглого R110х2000 Viking-7024-0.45
Планка конька круглого R110х2000 Viking-7024-0.45
5286-01
Цвет:
Толщина металла:
221.36р.
/шт
Планка конька круглого R110х2000 Viking-9005-0.45
Планка конька круглого R110х2000 Viking-9005-0.45
5321-01
Цвет:
Толщина металла:
221.36р.
/шт
Планка конька круглого R110х2000 ПЭ-3009-0.45
Планка конька круглого R110х2000 ПЭ-3009-0.45
5330-01
Цвет:
Толщина металла:
230.70р.
/шт
Планка конька круглого R110х2000 ПЭ-1015-0.45
Планка конька круглого R110х2000 ПЭ-1015-0.45
5301-01
Цвет:
Толщина металла:
230.70р.
/шт
Планка конька круглого R110х2000 ПЭ-1014-0.45
Планка конька круглого R110х2000 ПЭ-1014-0.45
5333-01
Цвет:
Толщина металла:
230.70р.
/шт
Планка конька круглого R110х2000 ПЭ-3003-0.45
Планка конька круглого R110х2000 ПЭ-3003-0.45
5304-01
Цвет:
Толщина металла:
230.70р.
/шт
Планка конька круглого R110х2000 ПЭ-3005-0.45
Планка конька круглого R110х2000 ПЭ-3005-0.45
5305-01
Цвет:
Толщина металла:
230.70р.
/шт
Планка конька круглого R110х2000 ПЭ-5002-0.45
Планка конька круглого R110х2000 ПЭ-5002-0.45
5323-01
Цвет:
Толщина металла:
233.63р.
/шт
Планка конька круглого R110х2000 ПЭ-6002-0.45
Планка конька круглого R110х2000 ПЭ-6002-0.45
5341-01
Цвет:
Толщина металла:
233.63р.
/шт
Планка конька круглого R110х2000 ПЭ-5015-0.45
Планка конька круглого R110х2000 ПЭ-5015-0.45
5345-01
Цвет:
Толщина металла:
233.63р.
/шт
Планка конька круглого R110х2000 ПЭ-5021-0.45
Планка конька круглого R110х2000 ПЭ-5021-0.45
5335-01
Цвет:
Толщина металла:
233.63р.
/шт
Планка конька круглого R110х2000 ПЭ-3020-0.45
Планка конька круглого R110х2000 ПЭ-3020-0.45
5336-01
Цвет:
Толщина металла:
233.63р.
/шт
Планка конька круглого R110х2000 ПЭ-5005-0.5
Планка конька круглого R110х2000 ПЭ-5005-0.5
5339-01
Цвет:
Толщина металла:
245.18р.
/шт
Планка конька круглого R110х2000 ПЭ-6005-0.5
Планка конька круглого R110х2000 ПЭ-6005-0.5
5340-01
Цвет:
Толщина металла:
245.18р.
/шт
Планка конька круглого R110х2000 ПЭ-7024-0.5
Планка конька круглого R110х2000 ПЭ-7024-0.5
5342-01
Цвет:
Толщина металла:
245.18р.
Показано с 1 по 36 из 142 (всего 4 страниц)
